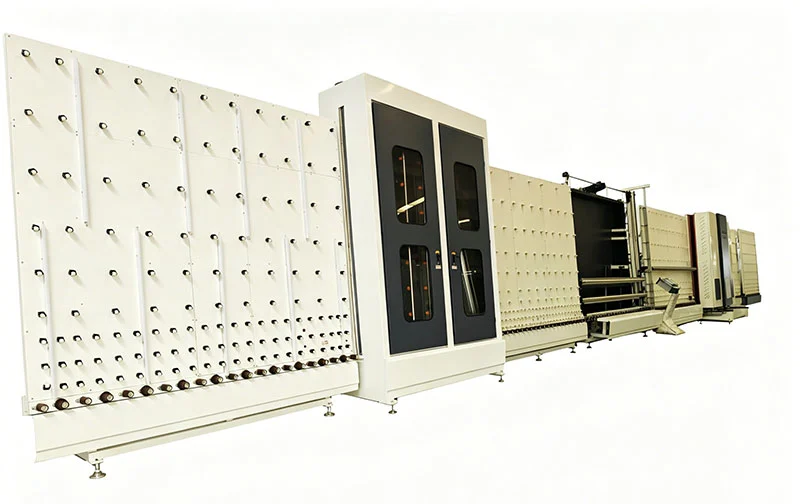

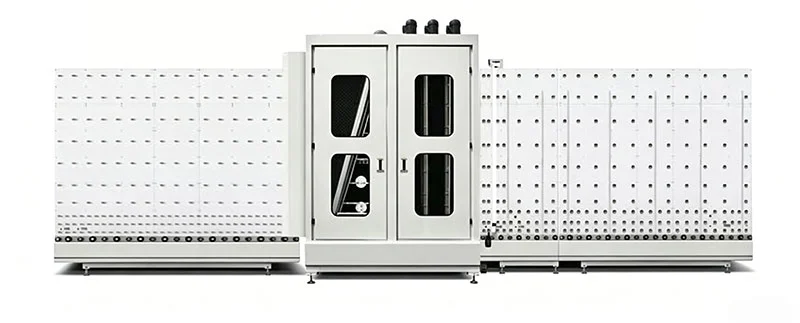

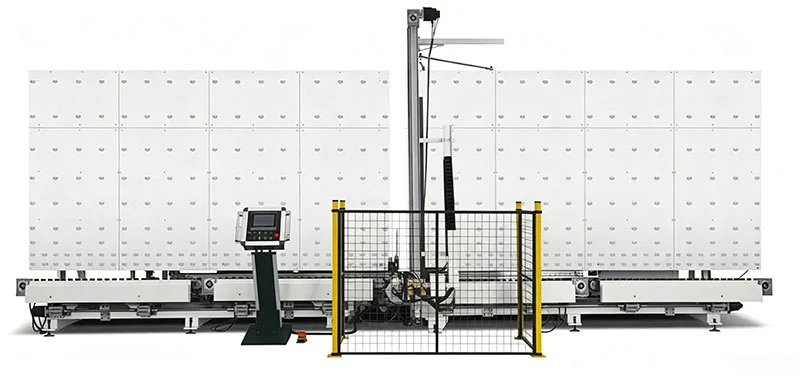

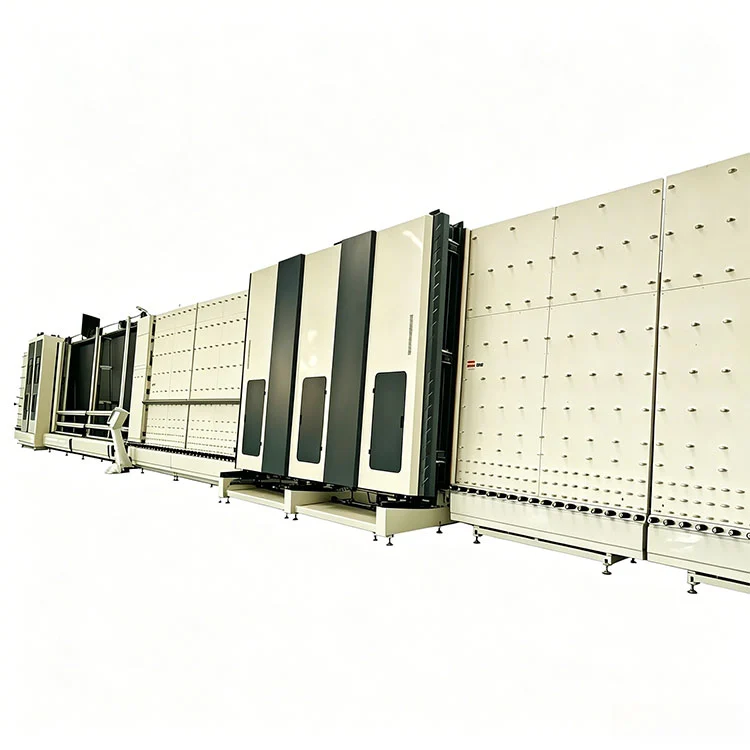

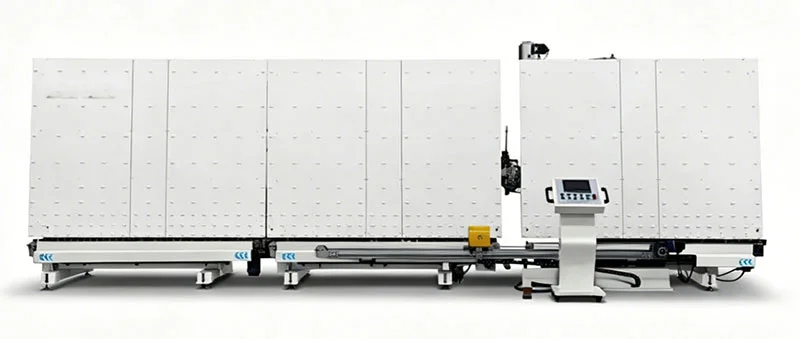

خط تجفيف وتجفيف الغسيل العمودي CNC 2000 لآلة الزجاج المعزول والمقسّى
إذا كنت تقوم بشراء معدات معالجة الزجاج الأوتوماتيكية بالكامل وعالية الكفاءة لإنتاج الزجاج المعزول والمقسّى بكميات كبيرة، فإن خط ضغط وتجفيف الغسيل العمودي CNC Lebulang 2000 لآلة الزجاج المعزول والمقسّى هو الحل الصناعي المثالي لمصنع المعالجة العميقة للزجاج الخاص بك. يدمج خط الإنتاج العمودي الشامل هذا وظائف الغسيل الأوتوماتيكي والتجفيف بدرجة حرارة ثابتة والضغط الدقيق، مما يلغي الحاجة إلى آلات مستقلة منفصلة. مثالية لإنتاج الطلبات بالجملة، وتصنيع الزجاج التجاري وتحديث المصنع، فهي تساعد المشترين على تقليل مدخلات العمالة، وتوفير مساحة ورشة العمل، واستقرار جودة الزجاج النهائي وتحسين كفاءة الإنتاج الإجمالية بشكل كبير، حيث تعمل كمعدات أساسية فعالة من حيث التكلفة لشركات معالجة الزجاج المتوسطة والكبيرة.
تقوم شركة Shandong Lebulang Precision Machinery Co., Ltd.، التي تدير منشأة الإنتاج الخاصة بها في جينان، الصين تحت العلامة التجارية Lebulang Machine، ببناء معدات معالجة الزجاج منذ عام 1996.خط تجفيف وتجفيف الغسيل العمودي CNC 2000 لآلة الزجاج المعزول والمقسّىيحمل شهادة CE وISO 9001 ويتم بيعه على أساس المصنع مباشرة. يتم قبول تكوينات OEM وتصنيع التصميم الشخصي. يدمج خط الإنتاج العمودي هذا الغسيل والتجفيف والضغط في تسلسل واحد مستمر لوحدات الزجاج العازل وألواح الزجاج المقسى. يتعامل مع الزجاج بسماكة من 4 إلى 25 ملم والعرض حتى 2000 ملم. يتم الغسيل عن طريق فوهات رش مزدوجة الصف قابلة للتعديل مع نظام ترشيح متعدد الطبقات يعمل على إعادة تدوير المياه المعالجة. تعمل غرفة الهواء الساخن المغلقة مع درجة حرارة قابلة للتعديل من 40 درجة مئوية إلى 120 درجة مئوية على تجفيف الزجاج بعد الشطف. تستخدم محطة الضغط محركًا هيدروليكيًا مع ضغط قابل للتعديل من 0.2 ميجا باسكال إلى 1.2 ميجا باسكال. توفر شاشة CNC الصناعية التي تعمل باللمس التشغيل بمفتاح واحد، وذاكرة المعلمات، ومراقبة الأخطاء في الوقت الفعلي. تم تصنيع إطار الماكينة من الفولاذ الكربوني السميك ومصمم للتشغيل المستمر على مدار 24 ساعة.
الميزات الأساسية
الخط تجفيف وتجفيف الغسيل العمودي CNC 2000 لآلة الزجاج المعزول والمقسّىتم بناؤه حول هيكل نقل عمودي، والذي يسمح بتصريف المياه عن طريق الجاذبية أثناء مراحل الغسيل والشطف ويساعد في الحفاظ على السطح الزجاجي خاليًا من القطرات المتبقية قبل التجفيف.
- الغسيل والتجفيف والضغط في سطر واحد:يتم ترتيب المراحل الثلاث بالتسلسل على مسار ناقل واحد. تدخل الألواح الزجاجية عند نهاية التحميل وتخرج كوحدات زجاجية عازلة مضغوطة أو ألواح مفردة نظيفة. لا يلزم النقل اليدوي بين المحطات. يشغل التخطيط الرأسي مساحة أرضية أقل من الإعداد الأفقي المكافئ.
- التحكم باللمس باستخدام الحاسب الآلي:تعمل شاشة اللمس الصناعية كواجهة للمشغل. يمكن حفظ المعلمات الخاصة بأنواع الزجاج المختلفة - وقت الغسيل، ودرجة حرارة التجفيف، وضغط الضغط، وسرعة الناقل - كوصفات مسماة واسترجاعها من الذاكرة. يقوم النظام بتسجيل الإنذارات ويوفر قراءات لرمز الخطأ على الشاشة.
- الغسيل بالضغط العالي مع إعادة التدوير:تعمل فوهات الرش ذات الصف المزدوج على توصيل الماء بضغط قابل للتعديل إلى كلا السطحين الزجاجيين. يقوم نظام الترشيح متعدد الطبقات بحبس الجزيئات ويسمح بإعادة تدوير نفس الماء. يبلغ متوسط استهلاك المياه حوالي 0.8 متر مكعب في الساعة، ويمكن الوصول إلى عناصر الفلتر للتنظيف دون تفكيك كبير.
- التجفيف بالهواء الساخن:قسم التجفيف يستخدم غرفة الهواء الساخن المغلقة مع نطاق درجة حرارة من 40 درجة مئوية إلى 120 درجة مئوية، قابلة للتعديل بدون خطوات. يتم تدوير الهواء من خلال السخانات وتوجيهه إلى السطح الزجاجي بواسطة سكاكين الهواء. الحجرة محكمة الغلق لمنع دخول الغبار، لذلك لا يتم إعادة تلويث الزجاج المجفف قبل الضغط.
- محطة الضغط الهيدروليكي:يتم توليد قوة الضغط بواسطة أسطوانة هيدروليكية ذات ضغط قابل للتعديل من 0.2 ميجا باسكال إلى 1.2 ميجا باسكال. سرعة الضغط ووقت الانتظار قابلة للبرمجة. بالنسبة للزجاج المقسى، يمكن ضبط منحدر الضغط على شكل أكثر لطفًا لتقليل خطر الكسر.
- الوصول للبناء والصيانة:الإطار مصنوع من لوح فولاذي كربوني سميك. يتم تحديد المحامل والأختام وبكرات الفرشاة للخدمة المستمرة. توفر لوحات الخدمة الموجودة على جانبي كل قسم إمكانية الوصول إلى المضخات والمرشحات ومحركات المنفاخ دون إزالة هيكل الناقل.
- توافق نوع الزجاج:يتعامل الخط مع الزجاج العازل والزجاج المقسى والألواح المعمارية وزجاج الحائط الساتر. يبلغ الحد الأدنى والحد الأقصى للعرض 280×450 مم و2000 مم، على التوالي. يتم دعم المعالجة القياسية والمخصصة عن طريق ضبط مجموعات المعلمات المخزنة.
المواصفات الفنية
كافة المعلمات المذكورة أدناه لخط تجفيف وتجفيف الغسيل العمودي CNC 2000 لآلة الزجاج المعزول والمقسّىيتم التحقق منها أثناء اختبار المصنع قبل الشحن. يتم توفير تقرير فحص ما قبل التسليم مع كل طلب.
| غرض | المعلمة التقنية |
| نموذج الآلة | 2000 خط ضغط وتجفيف وغسيل عمودي باستخدام الحاسب الآلي |
| نوع الزجاج المطبق | الزجاج المعزول، الزجاج المقسى، الزجاج المعماري المجوف |
| ماكس معالجة عرض الزجاج | 2000 ملم |
| سمك الزجاج القابل للتطبيق | 4 مم - 25 مم |
| هيكل العمل | هيكل النقل الأوتوماتيكي العمودي |
| نظام التحكم | التحكم الذكي بشاشة اللمس باستخدام الحاسب الآلي الصناعية |
| وضع التنظيف | تنظيف رذاذ الماء المتداول بالضغط العالي |
| نطاق درجة حرارة التجفيف | 40 درجة مئوية - 120 درجة مئوية (قابل للتعديل بدون خطوات) |
| الضغط على وضع القيادة | محرك هيدروليكي مستقر |
| ضغط الضغط قابل للتعديل | 0.2 ميجا باسكال - 1.2 ميجا باسكال |
| سرعة النقل | 1-6 م/دقيقة (تنظيم السرعة بدون خطوات) |
| إجمالي الطاقة المثبتة | 28 كيلو واط |
| جهد العمل | 380 فولت/50 هرتز/3 مراحل (قابل للتخصيص) |
| البعد الكلي (الطول*العرض*الارتفاع) | 7800 مم * 1850 مم * 3200 مم |
| الوزن الصافي | 6800 كجم |
| بيئة العمل | درجة الحرارة: 0°C-45°C، الرطوبة: ≥85% |
| استهلاك المياه | 0.8 م³/ساعة (المياه المتداولة) |
سير عمل الخط
تتحرك الألواح الزجاجية من خلالخط تجفيف وتجفيف الغسيل العمودي CNC 2000 لآلة الزجاج المعزول والمقسّىفي اتجاه عمودي مستمر. في محطة التحميل، يقوم المشغل بوضع اللوح الزجاجي على الناقل. يقوم القسم الأول بغسل كلا السطحين بالمياه المعاد تدويرها من خلال فوهات رش مزدوجة الصف، يليها شطف بالماء العذب. يدخل الزجاج بعد ذلك إلى غرفة التجفيف الساخنة، حيث تقوم سكاكين الهواء بتوجيه الهواء الساخن عبر السطح. بعد التجفيف، ينتقل الزجاج إلى محطة الضغط. بالنسبة لوحدات الزجاج العازل، يتم وضع إطار المباعد - المطلي بالفعل بمادة مانعة للتسرب الأولية - بين لوحين، ويقوم الضغط الهيدروليكي بجمعهما معًا تحت ضغط متحكم فيه. يمكن للألواح الزجاجية المفردة المرور عبر الخط مع ضبط محطة الضغط على الوضع الالتفافي. يخرج الزجاج النهائي عند نهاية التفريغ.
المكونات الرئيسية
- شاشة تعمل باللمس باستخدام الحاسب الآلي وPLC:وحدة تحكم صناعية مع شاشة ملونة. يخزن وصفات زجاجية متعددة. يعرض الحالة في الوقت الحقيقي لكل قسم ويسجل تاريخ التنبيه.
- فوهات الرش والترشيح:فوهات نفاثة مسطحة من الفولاذ المقاوم للصدأ مرتبة في صفين. يعمل نظام الفلتر ثلاثي المراحل - الشاشة الخشنة والشبكة الدقيقة والكربون المنشط - على تنظيف المياه المعاد تدويرها قبل أن تعود إلى دائرة الرش.
- وحدة التسخين والتجفيف:عناصر التسخين الكهربائية داخل غرفة مغلقة. يتم وضع سكاكين الهواء لتغطية العرض الزجاجي الكامل. ترجع أجهزة استشعار درجة الحرارة إلى PLC للتحكم في الحلقة المغلقة.
- اسطوانة الصحافة الهيدروليكية:أسطوانة هيدروليكية مزدوجة الفعل مع محول الضغط. يتم ضبط قوة الضغط ووقت المنحدر ومدة الضغط على شاشة اللمس.
- نظام الناقل:تقوم بكرات آلية ذات أسطح مغطاة بالمطاط بنقل الزجاج. السرعة متغيرة من 1 إلى 6 م/دقيقة من خلال محرك عاكس.
- الإطار والحراسة:هيكل من الصلب الكربوني مع طلاء مقاوم للتآكل. تحيط لوحات الأمان الشفافة بأقسام الغسيل والتجفيف. توجد أزرار التوقف في حالات الطوارئ في محطات التحميل والتفريغ.
الشركة المصنعة والضمان
تقوم شركة Shandong Lebulang Precision Machinery Co., Ltd.، التي تعمل باسم Lebulang Machine، بإنتاج معدات معالجة الزجاج والنوافذ في منشأتها في جينان منذ عام 1996. وتغطي الشركة البحث والتطوير وتصنيع المكونات والتجميع والاختبار والمبيعات داخل مؤسسة واحدة. الخط تجفيف وتجفيف الغسيل العمودي CNC 2000 لآلة الزجاج المعزول والمقسّىتم بناؤه بموجب هذا النظام المتكامل وشحنه مباشرة من المصنع. تنطبق شهادة CE وISO 9001. يغطي الضمان لمدة سنة واحدة الهيكل الرئيسي، باستثناء العناصر التي تتعرض للتآكل العادي. يتم تضمين الدعم الفني عن بعد والتدريب على التشغيل. يتم تخزين قطع الغيار ويمكن إرسالها دوليا. يمكن ترتيب التركيب والتشغيل في الموقع كخدمة منفصلة.
التعليمات
Q1: ما هي أنواع الزجاج التي يمكن لخط الإنتاج معالجتها؟
ج: الخط تجفيف وتجفيف الغسيل العمودي CNC 2000 لآلة الزجاج المعزول والمقسّىتم تصميمه للزجاج العازل والزجاج المقسى، ويدعم أيضًا الزجاج المعماري وزجاج الأبواب والنوافذ وزجاج الحوائط الساتر ضمن نطاق سمك يتراوح من 4 مم إلى 25 مم. إنه غير مصمم للزجاج الذي يقل سمكه عن 3 مم أو يزيد سمكه عن 25 مم.
س2: هل يصعب تشغيل الآلة على الموظفين الجدد؟
ج: تستخدم عملية التشغيل شاشة لمس CNC مع وصفات مخزنة لأنواع مختلفة من الزجاج. يتم توفير دليل باللغة الإنجليزية ودليل الفيديو. التوجيه عن بعد متاح أثناء الإعداد. واستنادًا إلى التعليقات الواردة من مواقع الإنتاج، يصبح المشغلون مرتاحين للتشغيل اليومي خلال يوم أو يومين عمل.
س3: كم مرة يحتاج نظام المياه المتداولة إلى الصيانة؟
ج: يسمح نظام الترشيح متعدد الطبقات بإعادة تدوير المياه لفترات طويلة. يجب فحص شاشات المرشح وتنظيفها وفقًا لجدول زمني يحدده إنتاجية الزجاج اليومية. تتوفر عناصر الفلتر البديلة كقطع غيار. يتم رفع مستوى خزان المياه بشكل دوري لتعويض التبخر.
Q4: هل يمكن تخصيص جهد المعدات لمختلف البلدان؟
ج: يعمل التكوين القياسي على 380 فولت ثلاثي الطور و50 هرتز. يمكن تحديد الجهد والتردد في وقت الطلب - على سبيل المثال، 220 فولت/60 هرتز أو 415 فولت/50 هرتز - بحيث تتوافق الماكينة مع معايير الطاقة المحلية دون الحاجة إلى محول خارجي.
