منشار تدوين الحائط الساتر عالي التحمل باستخدام الحاسب الآلي

ملخص

منشار إحراز حائط الستارة عالي التحمل هو حل قطع احترافي تم تصميمه خصيصًا لتصنيع جدران الستارة المصنوعة من الألومنيوم وجوانب الواجهة. تم تصميمه بإطار فولاذي صلب وتحكم مؤازر CNC متقدم، وهو يوفر دقة قابلة للتكرار ومرونة متعددة الزوايا ومتانة من الدرجة الصناعية لبيئات الإنتاج كبيرة الحجم.

سواء كنت تقوم بمعالجة جدران الستائر التجارية، أو أنظمة واجهات المتاجر، أو قطاعات الألومنيوم المعمارية، تضمن هذه الماكينة شقوقًا نظيفة وخالية من النتوءات مع الحد الأدنى من هدر المواد - مما يقلل من إعادة العمل اليدوي ويعزز الإنتاجية الإجمالية.

منشار إحراز الحائط الساتر شديد التحمل



الميزات الرئيسية

1. التحكم الدقيق باستخدام الحاسب الآلي

مجهزة بنظام محرك سيرفو عالي الاستجابة وجهاز تحكم قابل للبرمجة CNC، دقة تحديد موضع رأس القطع تصل إلى ±0.1 مم. يمكن للمشغلين تخزين برامج متعددة للتبديل السريع بين أنواع ملفات التعريف المختلفة.

2. هيكل صلب للخدمة الشاقة

جسم الآلة مصنوع من أنابيب فولاذية ذات جدران سميكة مع معالجة لتخفيف الضغط، مما يزيل الاهتزاز أثناء القطع عالي السرعة. وهذا يضمن جودة قطع متسقة حتى في ظل التشغيل المستمر على مدار الساعة طوال أيام الأسبوع.

3. نظام التثبيت الهوائي

توفر الأسطوانات الهوائية مزدوجة الحركة ذات الضغط القابل للتعديل تثبيتًا آمنًا وخاليًا من الشوائب على أسطح الألمنيوم الرقيقة المؤكسدة أو المطلية بالمسحوق. تعمل وظيفة التحرير السريع على تقليل وقت الدورة بين قطع العمل.

4. القدرة على الإحراز متعدد الزوايا

يدعم زوايا قابلة للتعديل من 0 درجة إلى 90 درجة (أو حدد النطاق الخاص بك) لاستيعاب تكوينات مختلفة من أعمدة الحائط الساتر والتكوينات العارضة. يمكن تعديل إعدادات الزاوية عبر القراءة الرقمية أو واجهة CNC.

5. استخراج الرقائق بكفاءة عالية

يتصل منفذ تجميع الغبار/الرقائق المتكامل بأنظمة الاستخلاص الصناعية القياسية، مما يحافظ على بيئة عمل نظيفة ويطيل عمر الشفرة.

6. واجهة سهلة الاستخدام للمشغل

شاشة HMI بديهية تعمل باللمس مع دعم متعدد اللغات (الإنجليزية والإسبانية والروسية والعربية). تسمح البرمجة المرئية للمشغلين بتعيين أبعاد الحز دون الحاجة إلى تدريب فني متقدم.

كيف يعمل

1. يقوم المشغل بوضع مقطع الألمنيوم على طاولة العمل ويقوم بتنشيط المشابك الهوائية، التي تثبت قطعة العمل من كلا الاتجاهين الرأسي والأفقي.

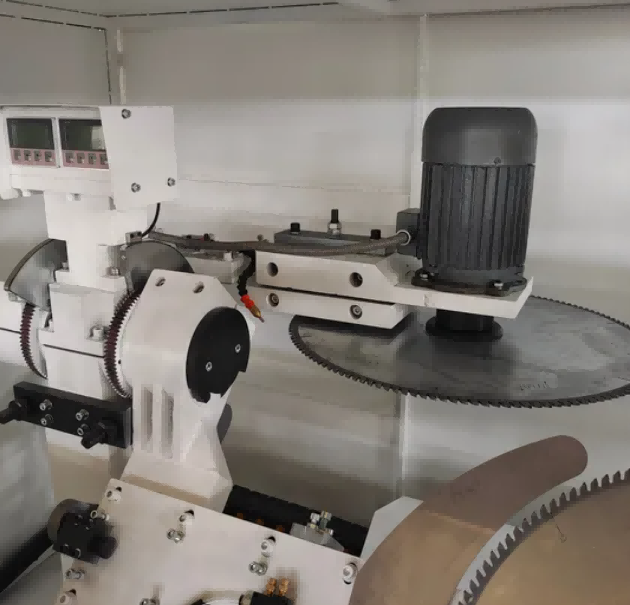

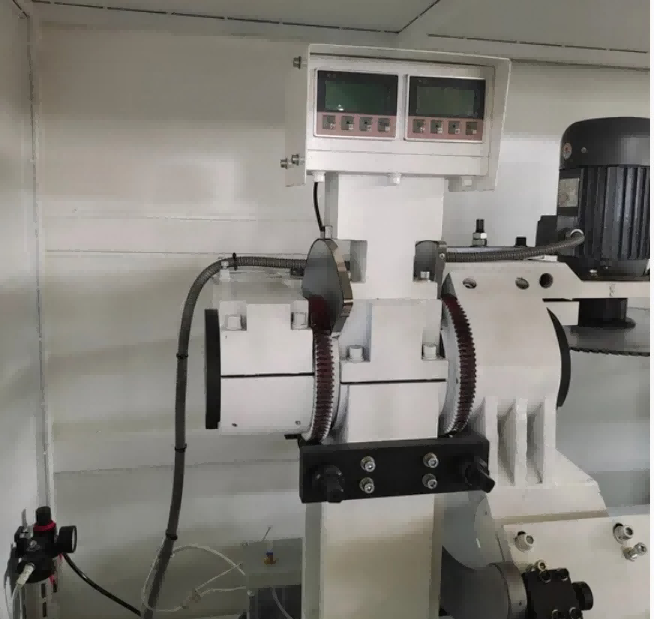

2. يتم ضبط زاوية القطع المرغوبة باستخدام شاشة العرض الرقمية ذات المقياس المغناطيسي، ويتم وضع شفرات المنشار المزدوجة وفقًا لذلك ضمن نطاق ±45 درجة.
3. يعمل نظام التغذية الهيدروليكي الهوائي على دفع الشفرات الدوارة إلى داخل الملف بمعدل يتم التحكم فيه (0-3 م/دقيقة)، أو قطع الشقوق، أو الأخاديد، أو الزوايا المركبة في مسار واحد.
4. يدعم نظام CNC استيراد رسومات CAD والبرمجة الرسومية، مما يسمح للمشغلين بتحديد أنماط الحز، ومواضع الثقب، وأبعاد الفتحة مباشرةً من ملفات التصميم.
5. يتيح تكوين محرك مؤازر كامل ثلاثي المحاور (محاور X وY وZ التي يتم تشغيلها بواسطة حامل وترس ومسامير كروية) ربطًا حقيقيًا ثلاثي المحاور للحفر، وأخاديد الطحن، والثقوب الدائرية، والثقوب ذات الشكل الخاص، وثقوب المفاتيح، والمغاسل في مشبك واحد.
6. تسمح طاولة العمل الاختيارية القابلة للطي ثلاثية الجوانب بتشكيل التشكيل الجانبي على ثلاثة وجوه دون تغيير موضعه، مما يؤدي إلى تحسين كفاءة المعالجة لسحب الألمنيوم المعقدة.
7. بعد اكتمال دورة القطع، تتراجع الشفرات، وتتحرر المشابك، وتتم إزالة المظهر الجانبي المُشكل آليًا.

الشركة المصنعة والضمان

قامت شركة Shandong Lebulang Precision Machinery Co., Ltd.، التي تعمل تحت اسم Lebulang Machine، بإنتاج معدات معالجة الألومنيوم في مصنعها في جينان بالصين منذ عام 1996.منشار إحراز الحائط الساتر شديد التحمليتم توفيره من المصنع مباشرة مع شهادة CE وISO. ينطبق الضمان لمدة 12 شهرًا على الهيكل الرئيسي. يتم تضمين الدعم الفني عن بعد، ومقاطع فيديو للتدريب على التشغيل، ودليل باللغة الإنجليزية. ويمكن ترتيب التدريب والتشغيل في الموقع بتكلفة إضافية. يتم تخزين قطع الغيار مثل شفرات المنشار، والأختام الهوائية، ومكونات الدليل للإرسال.

التعليمات

س1: ما هو الحد الأقصى لحجم ملف التعريف الذي يمكن لهذا الجهاز معالجته؟

ج: يتعامل الطراز القياسي مع مقاطع تصل إلى 300×250 مم مع أقصى عمق للقطع يصل إلى 175 مم. تتوفر تكوينات مخصصة للأقسام الأكبر حجمًا حتى 350×300 مم عند الطلب.

Q2: هل يمكن قطع زوايا غير ±45 درجة؟

ج: النموذج القياسي يدعم قطع الزاوية التعسفية ضمن ±45° على كلا الجانبين. يعمل إصدار CNC الاختياري على توسيع النطاق إلى ±90 درجة للحصول على أشكال هندسية أكثر تعقيدًا.

س 3: ما هي دقة المعالجة؟

ج: تم تحديد دقة تحديد الموضع بـ ±0.1 مم، مع دقة تحديد موضع متكرر بـ ±0.05 مم في ظل ظروف التشغيل المتسقة.

س 4: هل تقدمون خدمة ما بعد البيع والتدريب؟

ج: يتم توفير تدريب مجاني على التشغيل عبر الإنترنت والدعم الفني عن بعد. يمكن ترتيب التدريب والتركيب في الموقع بشكل منفصل. ينطبق ضمان لمدة 12 شهرًا، مع توفر الدعم الفني مدى الحياة.

س 5: هل الآلة مناسبة للإنتاج الضخم؟

ج: لقد تم تصميم القطع المتزامن ثنائي الشفرات، والتثبيت الهوائي، ونظام التغذية المتحكم به من أجل الإنتاج المستمر في مرافق تصنيع الحوائط الساتر. تبلغ الطاقة الإنتاجية الشهرية من المصنع حوالي 50 مجموعة.
