منشار إحراز الحائط الساتر شديد التحمل

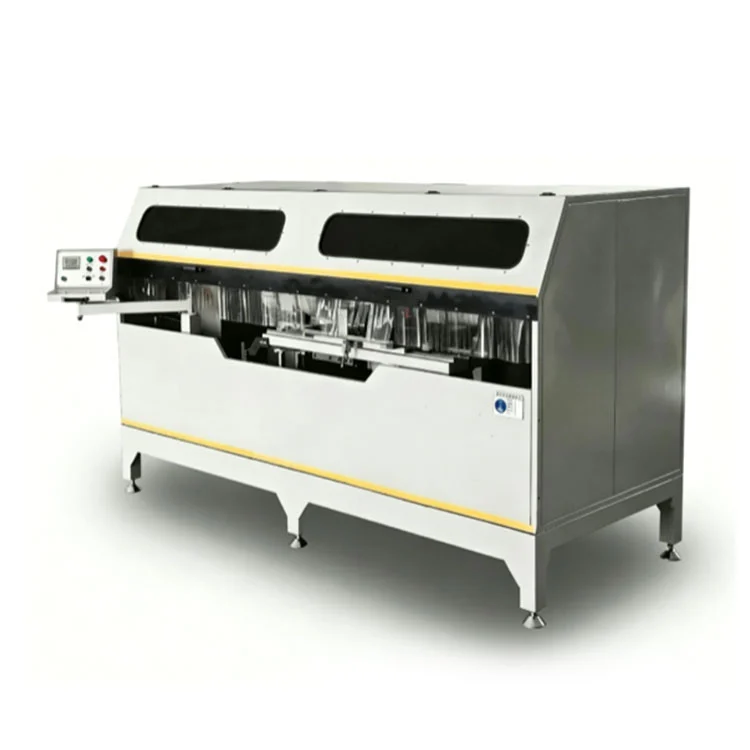

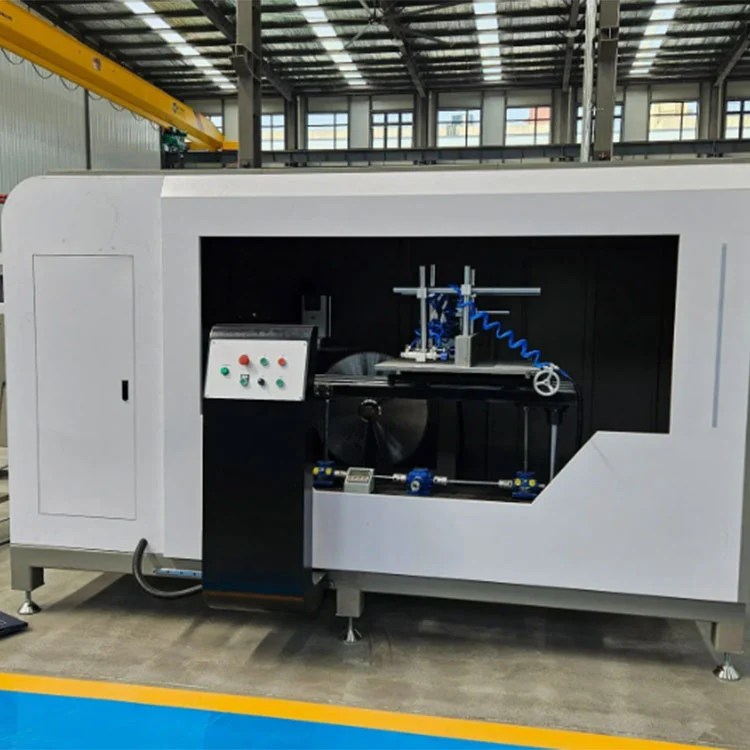

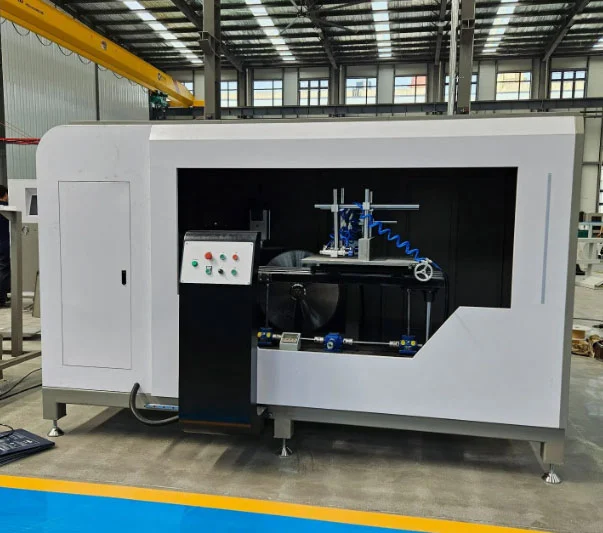

تم تصميم منشار الإحراز CNC ذو الشفرة المزدوجة هذا لقطع الشقوق والأخاديد والزوايا المركبة في مقاطع حائط الستارة المصنوعة من الألومنيوم، والقوائم، والعوارض، والبثق المعماري. يعمل محركان بقدرة 2.2 كيلووات على تشغيل زوج من شفرات منشار الكربيد بقطر 550 مم عند 2800 دورة في الدقيقة، مع تأرجح كل شفرة بمقدار ±45 درجة تحت التحكم في القراءة الرقمية. يعمل نظام التغذية الهيدروليكي الهوائي على دفع مجموعة الشفرات بسرعة قابلة للتعديل تتراوح من 0 إلى 3 م/دقيقة، كما تعمل المشابك الهوائية على تأمين قطعة العمل من الاتجاهات الرأسية والأفقية. يخضع إطار الفولاذ الملحوم والحديد الزهر لمعالجة التقادم بالاهتزاز للحفاظ على الثبات تحت أحمال القطع المستمرة.

منشار إحراز الحائط الساتر شديد التحمل

سمات

إطار الآلة

المنشار إحراز الحائط الساتر شديد التحملتم بناؤه بهيكل فولاذي ملحوم سميك الجدران وشعاع من الحديد الزهر. يتم تحديد عمر التجميع بالاهتزاز قبل تصنيعه، وهي عملية تهدف إلى تخفيف الضغط الداخلي وتقليل احتمالية التشوه بمرور الوقت. يساعد الاستقرار الناتج تحت أحمال القطع في الحفاظ على هندسة الحز المتسقة أثناء عمليات الإنتاج الممتدة.

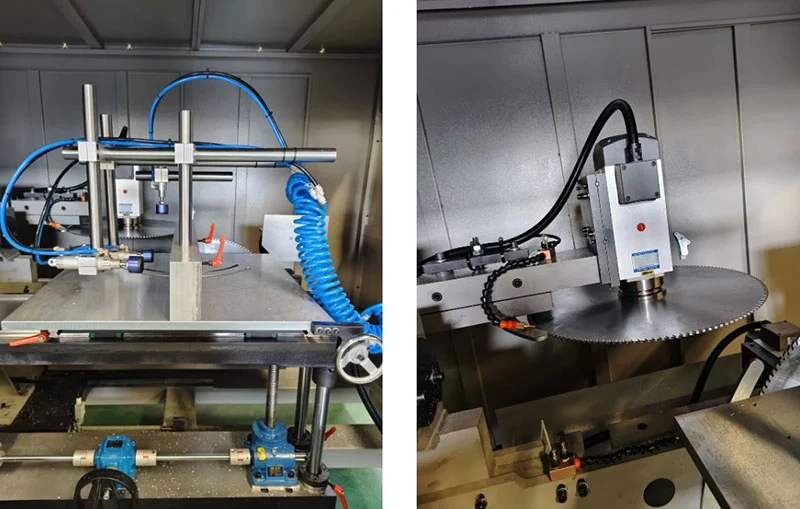

شفرات منشار مزدوجة

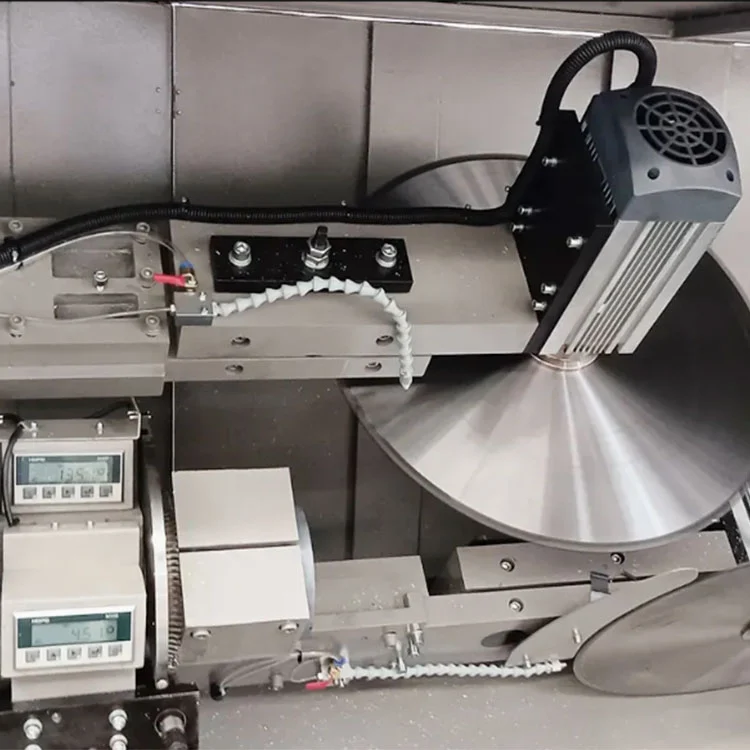

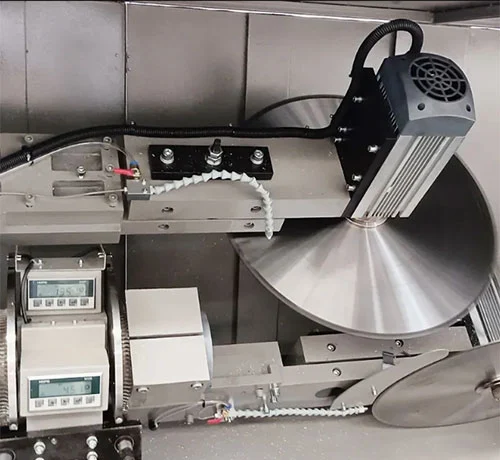

توفر الشفرتان ذات الرؤوس الكربيدية بقطر 550 مم، كل واحدة منهما مدفوعة بمحرك بقدرة 2.2 كيلووات عند 2800 دورة في الدقيقة، عملية القطع. يمكن ضبط كلا الشفرتين على التأرجح بمقدار ±45 درجة، مما يتيح الإحراز وقطع الزوايا المركبة على جوانب الحائط الساتر دون تغيير الأدوات. يتم اختيار قطر الشفرة وهندسة الأسنان لقطع الألومنيوم، بهدف الحصول على لمسة نهائية خالية من النتوءات ولا تتطلب عادةً تلميعًا ثانويًا.

التحكم في العرض الرقمي

تُظهر القراءة الرقمية للمقياس المغناطيسي زاوية القطع وارتفاع طاولة العمل في الوقت الفعلي. تم تحديد دقة تحديد المواقع عند ±0.1 مم. يقوم المشغل بتعيين الزاوية المطلوبة باستخدام الشاشة الرقمية، ويتم ضبط مواضع الشفرة وفقًا لذلك، مما يوفر مرجعًا للإعدادات القابلة للتكرار عبر دفعات الإنتاج.

لقط هوائي

التركيبات الهوائية الرأسية والأفقية، المزودة بضغط هواء يتراوح من 0.5 إلى 0.8 ميجا باسكال، تحافظ على شكل الألومنيوم أثناء دورة القطع. يتم توزيع قوة التثبيت لتأمين قطعة العمل دون وضع علامات على السطح. يتم التحكم في التثبيت والتحرير من خلال تسلسل دورة الآلة.

التغذية المائية الهوائية

تستخدم تغذية الشفرة نظامًا هوائيًا مائيًا مع نطاق سرعة قابل للتعديل يبلغ 0-3 م/دقيقة. يساعد معدل التغذية الذي يتم التحكم فيه على تجنب تشوه المظهر الجانبي وربط الشفرة، خاصة عند قطع مقذوفات حائط ساتر ذات مقطع عرضي أكثر سمكًا أو أكبر.

السلامة وحماية البيئة

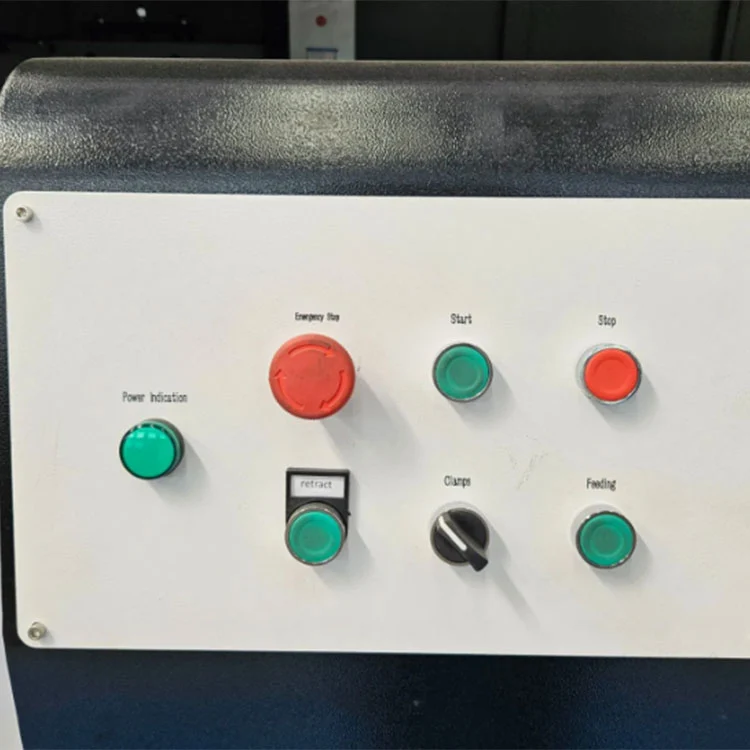

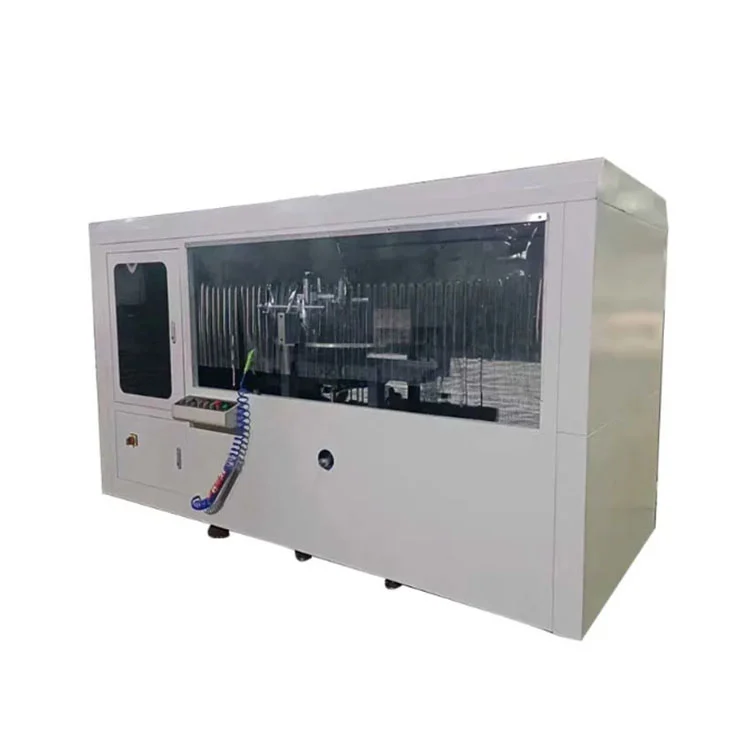

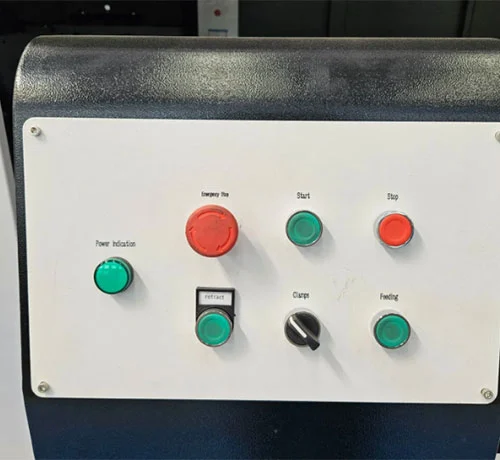

تحيط حاوية أمان كاملة التغطية بألواح شفافة بمنطقة القطع. يتم تضمين زر التوقف في حالات الطوارئ، وحماية الزائد، وأجهزة استشعار مضادة للتصادم. يعمل نظام التبريد بالرذاذ المدمج على تقليل حرارة القطع والغبار، مما يحافظ على نظافة منطقة العمل المباشرة ويلبي متطلبات السلامة القياسية لورشة العمل.

كيف يعمل

1. يقوم المشغل بوضع مقطع الألمنيوم على طاولة العمل ويقوم بتنشيط المشابك الهوائية، التي تثبت قطعة العمل من كلا الاتجاهين الرأسي والأفقي.
2. يتم ضبط زاوية القطع المرغوبة باستخدام شاشة العرض الرقمية ذات المقياس المغناطيسي، ويتم وضع شفرات المنشار المزدوجة وفقًا لذلك ضمن نطاق ±45 درجة.
3. يعمل نظام التغذية الهيدروليكي الهوائي على دفع الشفرات الدوارة إلى المظهر الجانبي بمعدل يتم التحكم فيه (0-3 م/دقيقة)، أو قطع الشقوق، أو الأخاديد، أو الزوايا المركبة في مسار واحد.
4. يدعم نظام CNC استيراد رسومات CAD والبرمجة الرسومية، مما يسمح للمشغلين بتحديد أنماط الحز، ومواضع الثقب، وأبعاد الفتحة مباشرة من ملفات التصميم.
5. يتيح تكوين محرك سيرفو كامل ثلاثي المحاور (محاور X وY وZ التي يتم تشغيلها بواسطة حامل وترس ومسامير كروية) ربطًا حقيقيًا ثلاثي المحاور للحفر، وأخاديد الطحن، والثقوب الدائرية، والثقوب ذات الشكل الخاص، وثقوب المفاتيح، والمغاسل في مشبك واحد.
6. تسمح طاولة العمل الاختيارية القابلة للطي ثلاثية الجوانب بتشكيل التشكيل الجانبي على ثلاثة أوجه دون تغيير موضعه، مما يؤدي إلى تحسين كفاءة المعالجة لسحب الألمنيوم المعقد.
7. بعد اكتمال دورة القطع، تتراجع الشفرات، وتتحرر المشابك، وتتم إزالة المظهر الجانبي المُشكل آليًا.

الشركة المصنعة والضمان

قامت شركة Shandong Lebulang Precision Machinery Co., Ltd.، التي تعمل كآلة LBL، بإنتاج معدات معالجة الألومنيوم في مصنعها في جينان بالصين منذ عام 1996.منشار إحراز الحائط الساتر شديد التحمليتم توفيره من المصنع مباشرة مع شهادة CE وISO. ينطبق الضمان لمدة 12 شهرًا على الهيكل الرئيسي. يتم تضمين الدعم الفني عن بعد، ومقاطع فيديو للتدريب على التشغيل، ودليل باللغة الإنجليزية. يمكن ترتيب التدريب والتشغيل في الموقع مقابل تكلفة إضافية. يتم تخزين قطع الغيار مثل شفرات المنشار، والأختام الهوائية، ومكونات الدليل للإرسال.

التعليمات

س1: ما هو الحد الأقصى لحجم ملف التعريف الذي يمكن لهذا الجهاز معالجته؟

ج: يتعامل الطراز القياسي مع مقاطع تصل إلى 300×250 مم مع أقصى عمق للقطع يصل إلى 175 مم. تتوفر تكوينات مخصصة للأقسام الأكبر حجمًا حتى 350×300 مم عند الطلب.

Q2: هل يمكن قطع زوايا غير ±45 درجة؟

ج: النموذج القياسي يدعم قطع الزاوية التعسفية ضمن ±45° على كلا الجانبين. يعمل إصدار CNC الاختياري على توسيع النطاق إلى ±90 درجة للحصول على أشكال هندسية أكثر تعقيدًا.

س 3: ما هي دقة المعالجة؟

ج: تم تحديد دقة تحديد المواقع بـ ±0.1 مم، مع دقة تحديد المواقع المتكررة بـ ±0.05 مم في ظل ظروف التشغيل المتسقة.

س 4: هل تقدمون خدمة ما بعد البيع والتدريب؟

ج: يتم توفير تدريب مجاني على التشغيل عبر الإنترنت والدعم الفني عن بعد. يمكن ترتيب التدريب والتركيب في الموقع بشكل منفصل. ينطبق ضمان لمدة 12 شهرًا، مع توفر الدعم الفني مدى الحياة.

س 5: هل الآلة مناسبة للإنتاج الضخم؟

ج: تم تصميم القطع المتزامن ثنائي الشفرات، والتثبيت الهوائي، ونظام التغذية المتحكم به من أجل الإنتاج المستمر في مرافق تصنيع الحوائط الساتر. تبلغ الطاقة الإنتاجية الشهرية من المصنع حوالي 50 مجموعة.
