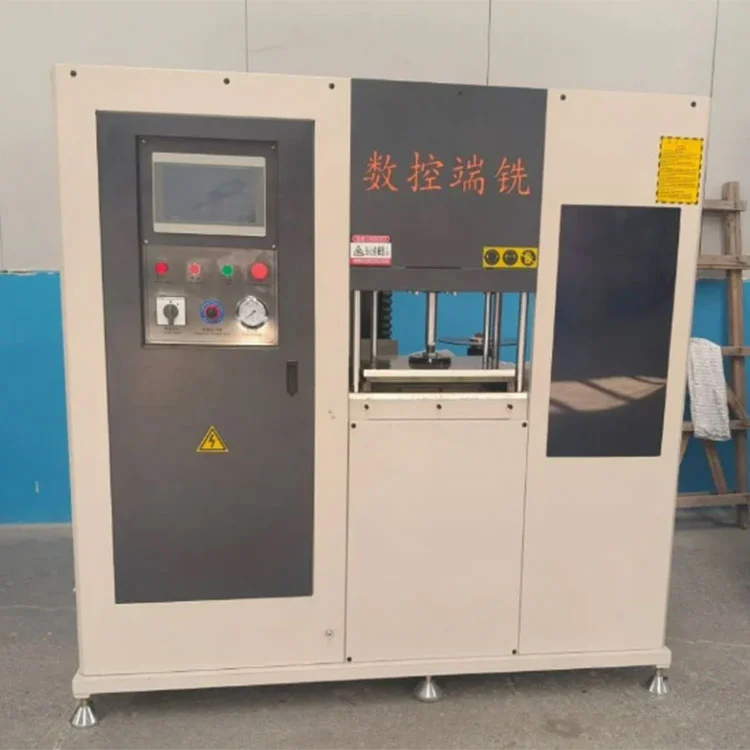

آلة طحن نهاية الجدار الساتر CNC مقاس 800 مم

تقوم شركة Shandong Lebulang Precision Machinery Co., Ltd.، التي تعمل تحت العلامة التجارية Lebulang Machine، بتصنيع معدات معالجة الألومنيوم في مصنعها في جينان بالصين منذ عام 1996. تقوم هذه الطحنة النهائية CNC المؤازرة ذات 3 محاور بمعالجة قطاعات الحائط الساتر والواجهات المصنوعة من الألومنيوم، وإطارات الأبواب والنوافذ، والبثق المعماري. إنه يتميز بسير على المحور X يبلغ 800 مم، ودوران تلقائي للمغزل من 0 درجة إلى 90 درجة، وقاعدة من الحديد الزهر للخدمة الشاقة، ومشبك متعدد الأشكال لإنتاج الدفعات. يدعم نظام CNC الصناعي SYNTEC المزود بواجهة HMI سهلة الاستخدام استيراد USB CAD ومكتبات الملفات الشخصية المحملة مسبقًا للإعداد السريع.

• مسافة 800 مم للمحور السيني:الآلة طحن نهاية الجدار الساتر CNC مقاس 800 مميوفر طول عمل يبلغ 800 مم على طول المحور X، ويستوعب الجدار الساتر الكبير ومقاطع الواجهة في إعداد واحد.
• تحكم مؤازر CNC ثلاثي المحاور:يتم تشغيل المحاور X وY وZ بواسطة محركات مؤازرة مقترنة بمسامير كروية دقيقة. تم تحديد دقة تحديد الموضع بـ ±0.02 مم، مما يدعم أبعاد اللسان والأخدود المتسقة عبر دفعات الإنتاج.
• قاعدة من الحديد الزهر شديدة التحمل:إن قاعدة الماكينة مصنوعة من الحديد الزهر، وهي مصممة لتخفيف الاهتزازات والحفاظ على الاستقرار أثناء الطحن عالي السرعة. وهذا يساهم في الحصول على وجوه نهائية ناعمة وخالية من الاختباء وعمر أطول للأداة.
• دوران المغزل التلقائي من 0 درجة إلى 90 درجة:يمكن أن يدور عمود الطحن من 0 درجة (أفقيًا) إلى 90 درجة (عموديًا) تحت تحكم البرنامج. يمكن تشكيل نهايات التشكيل الأفقي والرأسي في مشبك واحد دون تغيير موضع قطعة العمل أو الأدوات يدويًا.
• لقط متعدد الشخصية:يمكن لأداة التثبيت تأمين 3 إلى 5 ملفات تعريف في وقت واحد، مما يسمح بمعالجة الدفعات لعمليات الطحن النهائية المتماثلة في دورة واحدة.
• نظام CNC الصناعي SYNTEC:تشتمل وحدة التحكم على واجهة HMI ملونة، ومنفذ USB لاستيراد ملفات CAD، ومكتبات ملفات التعريف المحملة مسبقًا ذات الأشكال الهندسية الشائعة. يقوم المشغلون بتحديد البرنامج، وتحميل ملفات التعريف، وبدء الدورة دون كتابة رمز G.

آلة طحن نهاية الجدار الساتر CNC مقاس 800 مم

كيف يعمل

الآلة طحن نهاية الجدار الساتر CNC مقاس 800 مميعمل مع قيام المشغل بتحميل ما يصل إلى خمسة مقاطع من الألومنيوم في أداة التثبيت الهوائية. بعد تحديد برنامج المعالجة من وحدة التحكم SYNTEC — إما من المكتبة المحملة مسبقًا أو من ملف مستورد بواسطة CAD — تبدأ الدورة. تقوم المحاور X وY وZ التي تعمل بمحرك مؤازر بوضع قاطع الطحن عند نهاية الملف الشخصي الأول. يمكن للمغزل أن يدور تلقائيًا بين 0 درجة و90 درجة لتجهيز كل من الأسطح الأفقية والرأسية دون فك قطع العمل. تعمل قاطعة طحن الكربيد Φ350 مم التي تعمل بسرعة 2800 دورة في الدقيقة على إزالة المواد لتشكيل النغمات والشقوق والأخاديد. الحد الأقصى لعمق اللسان هو 100 مم، والحد الأقصى للمقطع العرضي هو 330 مم عرضًا و180 مم ارتفاعًا. بعد إكمال التسلسل المبرمج على أحد الأطراف، يتم تغيير موضع المحاور إلى قطعة العمل التالية. بمجرد الانتهاء من جميع الملفات الشخصية في الدفعة، يتم تحرير المشابك ويقوم المشغل بإزالة الأجزاء المُشكَّلة.

المكونات الرئيسية

• سرير آلة الحديد الزهر:يوفر أساسًا صلبًا ومخمدًا للاهتزازات لقضبان التوجيه الخطية والمحاور المتحركة. تساعد كتلة الصب في الحفاظ على ثبات القطع أثناء عمليات الطحن الثقيلة.
• المحركات المؤازرة والمسامير الكروية (X/Y/Z):توفر محركات الأقراص المؤازرة التي تعمل بالتيار المتردد المزودة ببراغي كروية أرضية دقيقة دقة تحديد موضع تبلغ ± 0.02 مم عبر مسافة المحور X البالغة 800 مم، وسعة العرض 330 مم، وسعة الارتفاع 180 مم.

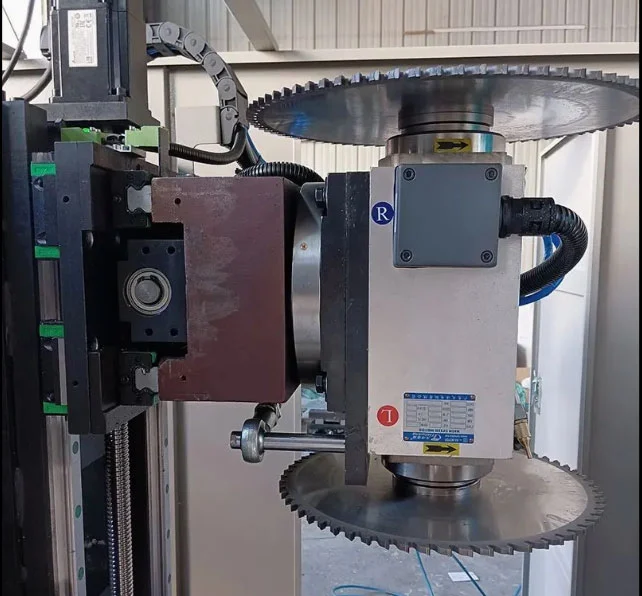

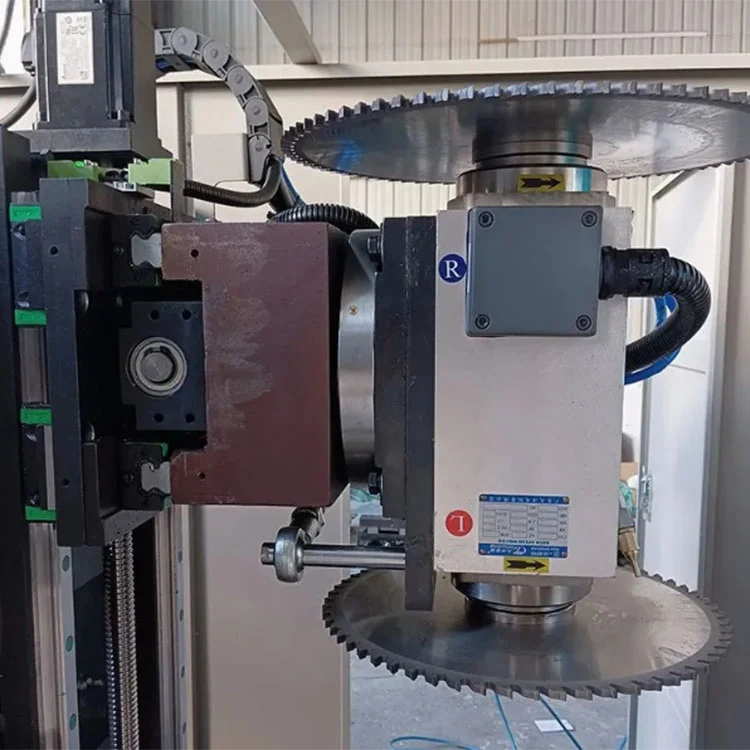

• مجموعة المغزل الدوارة:يقوم محرك بقدرة 3 كيلووات بتشغيل قاطعة الطحن Φ350 مم عند 2800 دورة في الدقيقة. يدور غلاف المغزل من 0 درجة إلى 90 درجة تحت التحكم المؤازر للتبديل التلقائي بين الطحن النهائي الأفقي والرأسي.

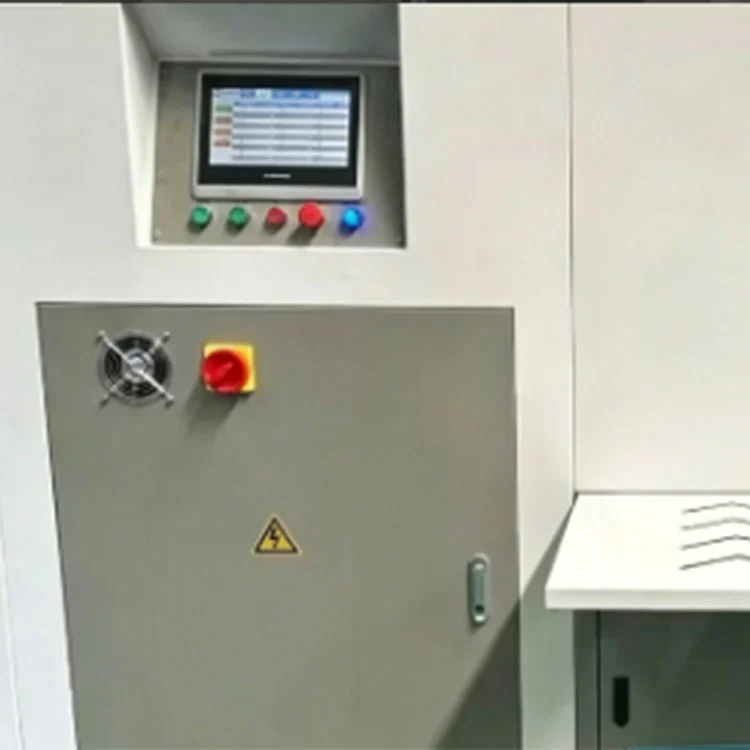

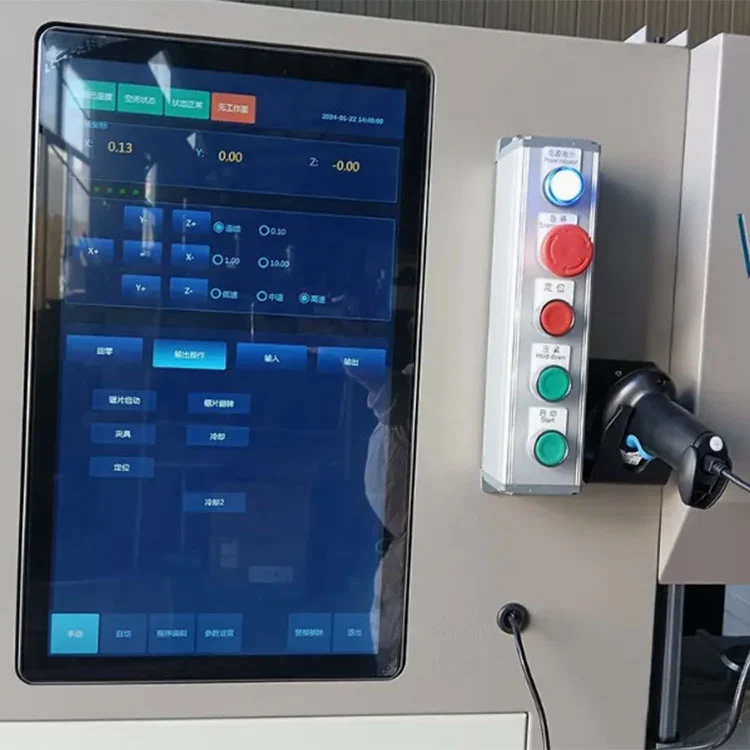

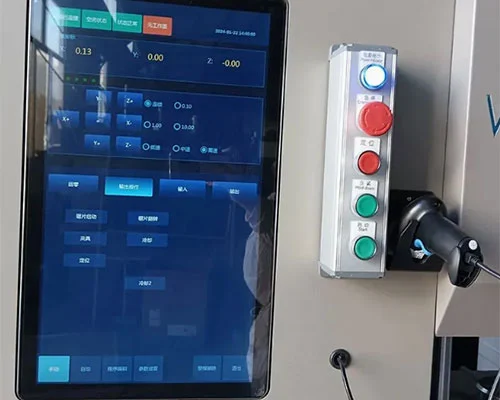

• تحكم سينتيك باستخدام الحاسب الآلي:نظام CNC من الدرجة الصناعية مع شاشة HMI ملونة تعمل باللمس. يقوم بتخزين مكتبات الملفات الشخصية، واستيراد رسومات CAD عبر USB، وإدارة حركة المحور، وتدوير المغزل، وتسلسلات التثبيت.

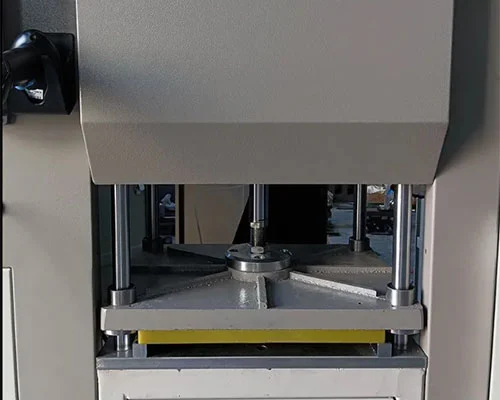

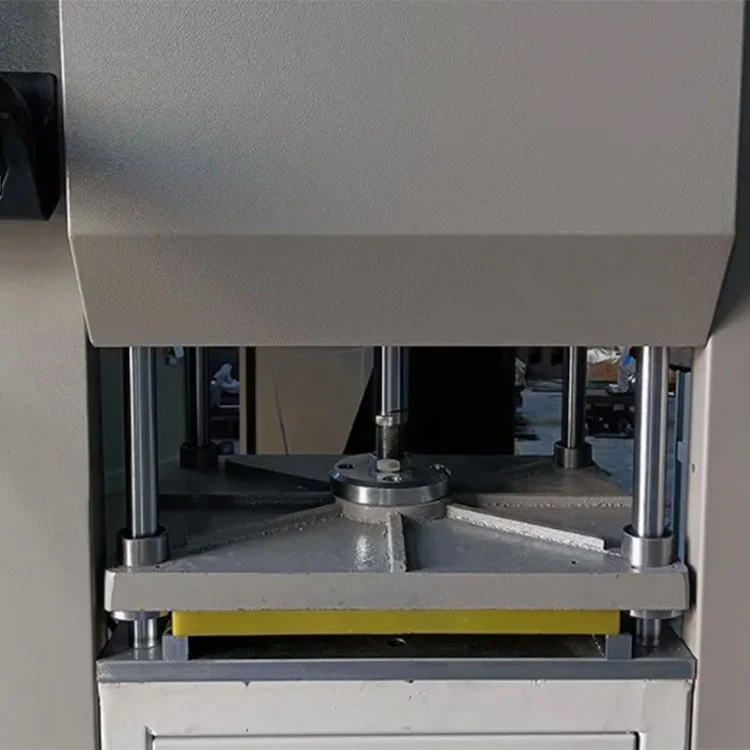

• المشبك الهوائي متعدد الجوانب:يحمل من 3 إلى 5 ملفات تعريف في وقت واحد. يتم تنظيم قوة التثبيت من خلال مجموعة إمداد ضغط الهواء التي تتراوح بين 0.5 و0.8 ميجا باسكال. يمكن تغيير إدخالات الفك لتناسب المقاطع العرضية المختلفة للملف الشخصي.
• الضميمة السلامة:يقوم الحراس بتغطية منطقة الطحن أثناء التشغيل. تعمل دائرة التوقف في حالات الطوارئ على إيقاف جميع المحاور ودوران المغزل عند تفعيلها.

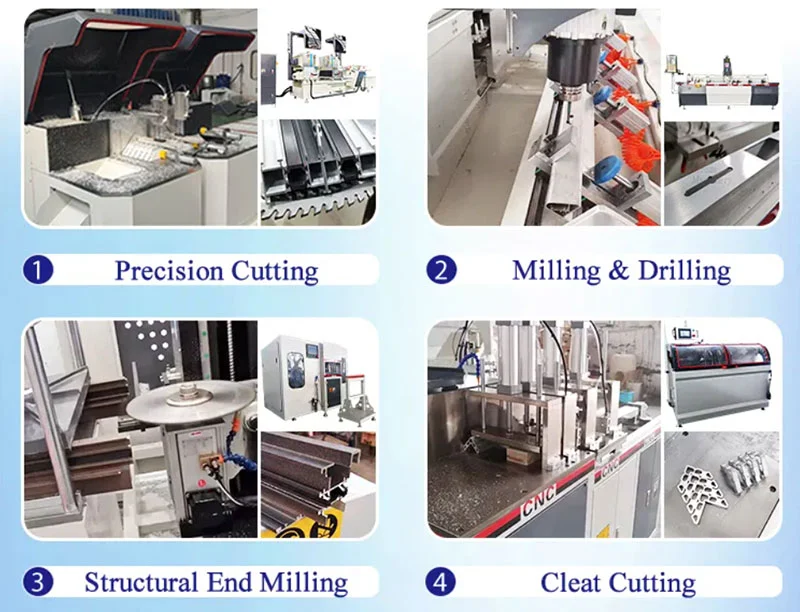

التطبيقات

الآلة طحن نهاية الجدار الساتر CNC مقاس 800 مميستخدم ل:

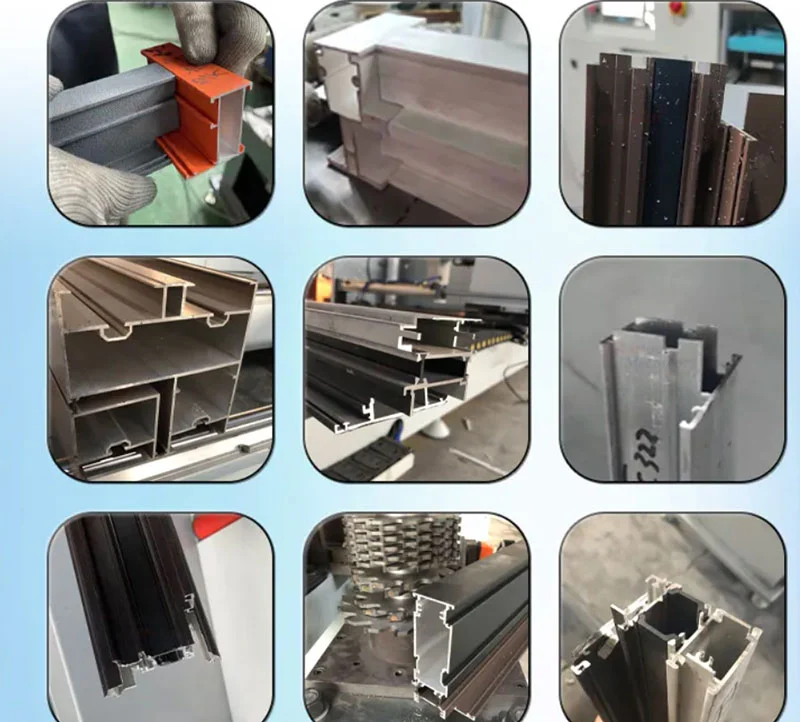

• حائط ساتر من الألومنيوم وطحن نهاية المظهر الجانبي للواجهة.

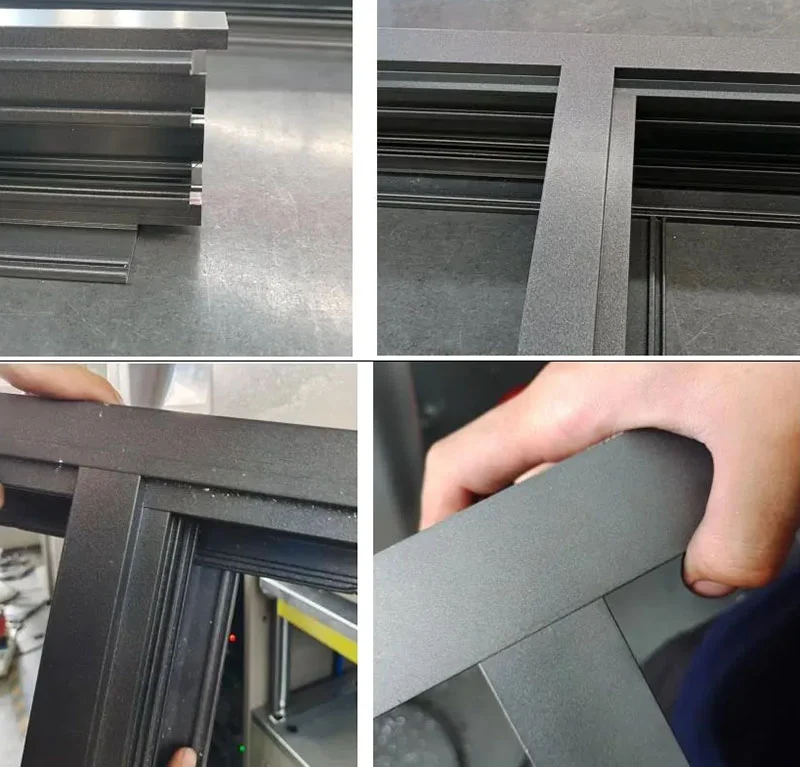

• معالجة إطار الباب والنافذة ولسان العارضة.
• قطع الألمنيوم المعماري وقطع الأخدود.

التعبئة والتغليف والشحن

1. تغليف الماكينة بالكامل بالفيلم لحمايتها من الرطوبة.
2. حشوة حافة مضادة للتصادمات في جميع الزوايا والأجزاء البارزة.
3. صندوق من الخشب الرقائقي ومنصة نقالة خالية من التبخير مع أشرطة فولاذية للنقل الآمن.

الشركة المصنعة والضمان

• الشركة المصنعة المنشأة:تقوم شركة Shandong Lebulang Precision Machinery Co., Ltd. بإنتاج معدات معالجة الألومنيوم والـ PVC في منشأتها في جينان بالصين منذ عام 1996.آلة طحن نهاية الجدار الساتر CNC مقاس 800 مميتم توفيره من المصنع مباشرة مع شهادة CE وISO 9001.
• الضمان والدعم:ضمان لمدة عام يغطي الهيكل الرئيسي ضد عيوب التصنيع. يتم توفير الدعم الفني عن بعد ومقاطع فيديو التشغيل ودليل باللغة الإنجليزية دون أي تكلفة إضافية.
• قطع غيار:يتم تخزين العناصر التي يتم استبدالها بشكل شائع، مثل قواطع الطحن، والفكوك المشبكية، والأختام، ويمكن إرسالها مع شحنات شحن منتظمة.
• التخصيص:يتم قبول تكوينات OEM وتصنيع التصميم الشخصي. يمكن تخصيص مواصفات الجهد الكهربي وحركة المحور السيني والمغزل وفقًا لمتطلبات العملاء.

التعليمات

Q1: ما هي الملفات الشخصية التي يمكن لهذا الجهاز معالجتها؟

ج: إنه مصمم لمقاطع الحوائط الساترة المصنوعة من الألومنيوم، وبثق الواجهات، وأقسام إطار الأبواب والنوافذ. الحد الأقصى للمقطع العرضي للمعالجة هو 330 مم عرضًا و180 مم ارتفاعًا، مع عمق لسان يصل إلى 100 مم.

س 2: كيف يعمل دوران المغزل التلقائي؟

ج: يدور المغزل من 0 درجة (أفقيًا) إلى 90 درجة (عموديًا) تحت التحكم المؤازر. يتيح ذلك للماكينة طحن أطراف التشكيل الأفقي والرأسي في مشبك واحد دون أن يحتاج المشغل إلى تغيير موضع قطعة العمل أو تغيير الأدوات يدويًا.

س 3: كم عدد الملفات الشخصية التي يمكن تشكيلها في وقت واحد؟

ج: يمكن لأداة التثبيت الهوائية أن تحتوي على 3 إلى 5 مقاطع في وقت واحد، اعتمادًا على المقطع العرضي للملف. يتم تشكيل كافة التشكيلات المثبتة في نفس الدورة.

س4: هل البرمجة صعبة؟

ج: تشتمل وحدة التحكم SYNTEC على مكتبات ملفات التعريف المحملة مسبقًا ذات الأشكال الهندسية الشائعة. يمكن أيضًا استيراد ملفات CAD عبر USB. يقوم المشغلون باختيار البرنامج من شاشة اللمس وبدء الدورة. يتم توفير دليل اللغة الإنجليزية والفيديو التشغيل.

س 5: هل يمكن تخصيص مصدر الطاقة لمختلف البلدان؟

ج: نعم. يستخدم التكوين القياسي طاقة ثلاثية الطور 380 فولت/50 هرتز. يمكن تحديد الفولتية والترددات الأخرى في وقت الطلب لتتناسب مع المعايير الكهربائية المحلية.
