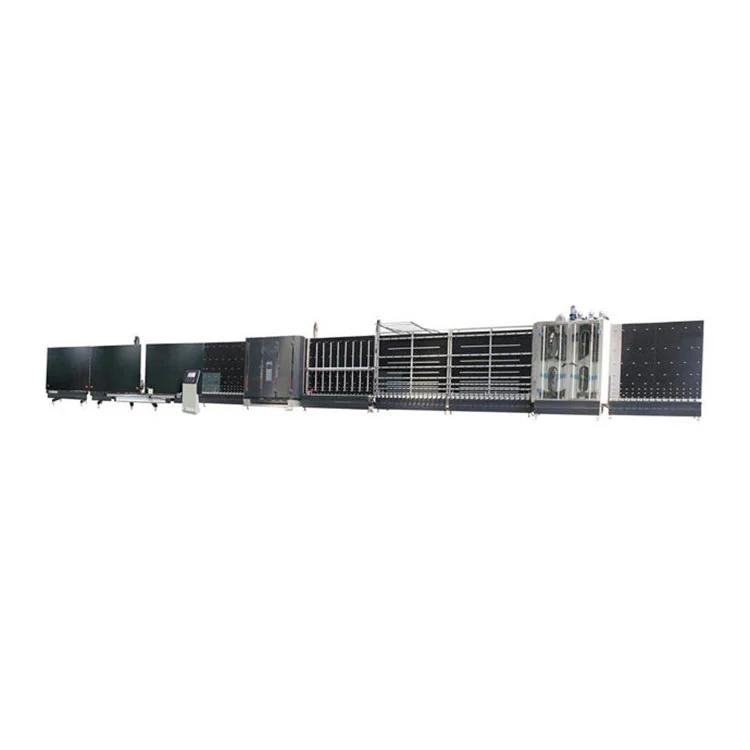

آلة غسل وتجفيف الزجاج المعزول العمودي 2500

الميزات الأساسية

1. التحكم PLC مع شاشة اللمس HMI:كاملآلة غسل وتجفيف الزجاج المعزول العمودي 2500تتم إدارتها من خلال واجهة واحدة تعمل باللمس. يمكن للمشغلين ضبط سرعة الغسيل، ودرجة حرارة الماء، ودرجة حرارة التجفيف، واتجاه الناقل من اللوحة. تظهر مؤشرات الحالة في الوقت الحقيقي حالة عمل كل قسم، وتظهر رسائل الإنذار إذا انحرفت المعلمات عن النطاقات المحددة.
2. دعم الزجاج المزدوج والثلاثي:يقوم الخط بمعالجة الألواح الزجاجية المفردة بالإضافة إلى وحدات الزجاج المزدوج والثلاثي المجمعة. تتم معالجة تغيير الحجم عن طريق ضبط أدلة الناقل واختيار مجموعة المعلمات المخزنة لأبعاد الزجاج الجديدة.
3. التعرف التلقائي على الأفلام ذات الانبعاث المنخفض:تكتشف المستشعرات الضوئية عند مدخل قسم الغسيل الأسطح الزجاجية المطلية والمنخفضة الانبعاث. يمكن للنظام ضبط ضغط الفرشاة أو تنبيه المشغل في حالة تحميل اللوحة والجانب المطلي في الاتجاه الخاطئ، مما يساعد على منع تلف الطلاء أثناء دورة الغسيل.
4. مكونات التعامل مع الزجاج:توفر أكواب الشفط المستوردة المقترنة بمولد فراغ قوة الإمساك لرفع الألواح الزجاجية ووضعها أثناء النقل بين مراحل الغسيل والتجفيف والتجميع.
5. البناء المقاوم للتآكل:يتم معالجة ألواح الحماية الخارجية برش البلاستيك الكهروستاتيكي. مكونات قسم التنظيف الداخلي الملامسة للماء مصنوعة من الفولاذ المقاوم للصدأ 304 ومواد أخرى مقاومة للتآكل.
6. المكونات الكهربائية من مصادر دولية:يتم توفير الموصلات، والمرحلات، وأجهزة الاستشعار، ومحركات الأقراص من قبل الشركات المصنعة الدولية القائمة، مع أرقام الأجزاء والمواصفات الموثقة في دليل الماكينة لتسهيل عملية إعادة الطلب.
7. قسم الضغط الموسع:تم إنشاء منطقة الضغط بعرض 450 مم، مما يوفر مساحة كافية للمشغلين لإجراء فحوصات روتينية دون إزالة الواقيات أو الألواح المحيطة.
8. تصميم مفتوح الوجه لأجزاء التآكل:تتميز لوحات قسم الضغط بمفصلات ويمكن فتحها بدون أدوات، مما يتيح الوصول المباشر إلى العناصر التي يتم استبدالها بشكل شائع مثل الأختام وبكرات التوجيه.

المواصفات الفنية

سير العمل

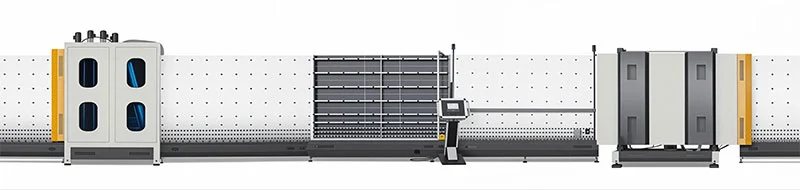

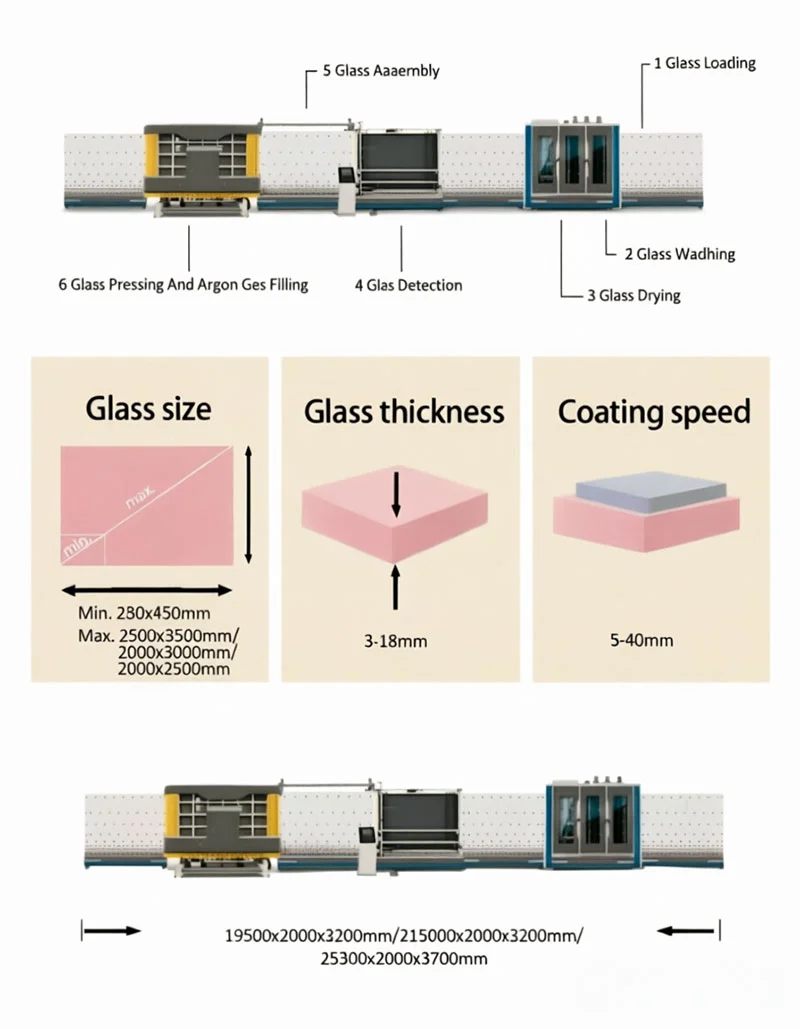

الآلة غسل وتجفيف الزجاج المعزول العمودي 2500يعالج الزجاج في اتجاه عمودي من الإدخال إلى الإخراج. تدخل الألواح الزجاجية عند نهاية التحميل، حيث تكتشف أجهزة الاستشعار الضوئية الأبعاد وتحدد أي أسطح مطلية. يستخدم قسم الغسيل بكرات فرشاة دوارة وفوهات رش يتم تغذيتها بالماء الساخن لتنظيف كلا الوجهين الزجاجيين. يؤدي الشطف النهائي بالماء المنزوع المعادن إلى إزالة أي بقايا منظفة أو معدنية متبقية. بعد الشطف، يمر الزجاج عبر غرفة تجفيف بالهواء الساخن حيث تقوم سكاكين الهواء عالية السرعة بنفخ الهواء الساخن عبر السطح، مما يستهدف التجفيف الكامل لكل من الوجوه والحواف. يخرج الزجاج من قسم التجفيف جاهزًا لتجميع الفاصل والضغط. يمكن ضبط اتجاه الناقل ليعمل من اليسار إلى اليمين أو من اليمين إلى اليسار، اعتمادًا على تخطيط أرضية المصنع.

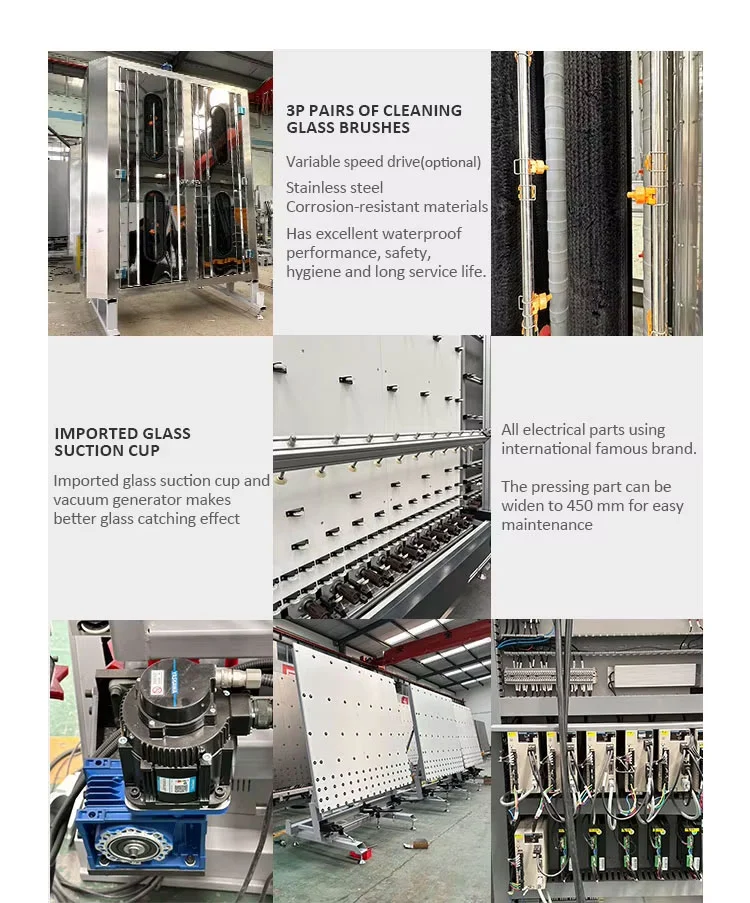

المكونات الرئيسية

• شاشة تعمل باللمس وPLC:وحدة تحكم صناعية مع شاشة ملونة لإعداد ومراقبة جميع معلمات الماكينة. يسمح تخزين الوصفات باستعادة الإعدادات لأحجام وأنواع مختلفة من الزجاج.
• بكرات الفرشاة وفوهات الرش:فرش ذات شعيرات من النايلون مع ارتفاع وضغط قابلين للتعديل. تعمل الفوهات النفاثة المسطحة المصنوعة من الفولاذ المقاوم للصدأ على توصيل المياه عبر العرض الزجاجي الكامل.
• غرفة غسيل من الفولاذ المقاوم للصدأ 304:جميع الأسطح المبللة في قسم التنظيف مصنوعة من الفولاذ المقاوم للصدأ بدرجة 304 لمقاومة التآكل الناتج عن الماء وعوامل التنظيف.
• تجميع سكين الهواء:سكاكين هواء دقيقة متصلة بنظام تدوير الهواء الساخن مع عناصر تسخين كهربائية. تتكيف فجوة سكين الهواء مع سمك الزجاج.
• أكواب الشفط ونظام الفراغ:أكواب شفط مطاطية مستوردة مقترنة بمولد فراغ للتعامل مع الزجاج بين الأقسام.
• اللوحة الكهربائية:يتم الحصول على المكونات من علامات تجارية عالمية، ويتم وضعها في حاوية محمية من الغبار مع ملصق واضح ومخطط توصيلات مطبوع داخل الباب.

الشركة المصنعة والضمان

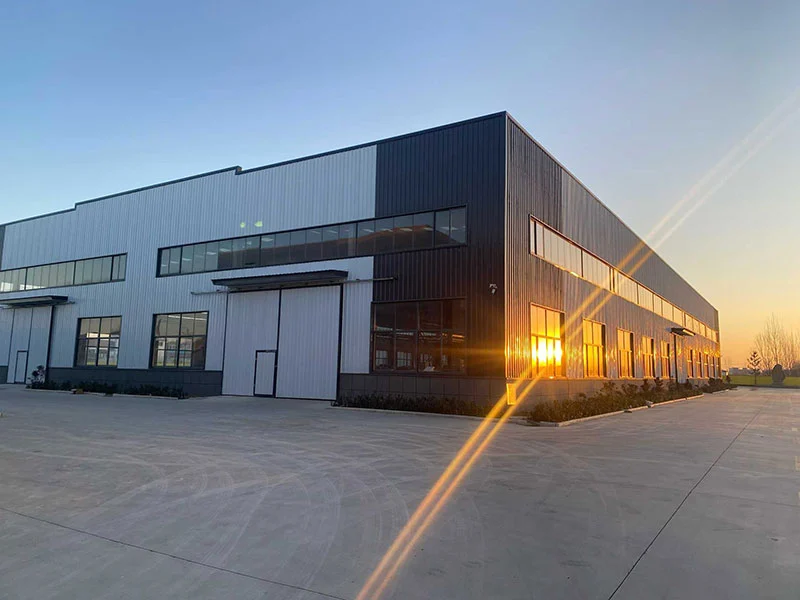

تعمل شركة Shandong Lebulang Precision Machinery Co., Ltd.، تحت اسم Lebulang Machine، على إنتاج معدات معالجة الزجاج والنوافذ في منشأتها في جينان منذ عام 1996. وتتعامل الشركة مع البحث والتطوير، وتصنيع المكونات، والتجميع، والاختبار، والمبيعات داخل منظمة واحدة. الآلة غسل وتجفيف الزجاج المعزول العمودي 2500تم بناؤه بموجب هذا النظام المتكامل وشحنه مباشرة من المصنع. تنطبق شهادة CE وISO 9001. يغطي الضمان لمدة سنة الهيكل الرئيسي. يتم تضمين الدعم الفني عن بعد وتوجيهات التشغيل. يتم تخزين قطع الغيار ويمكن إرسالها مع شحنات الشحن العادية. يمكن ترتيب التركيب والتشغيل في الموقع مقابل تكلفة إضافية.

التعليمات

Q1: هل يمكن لهذه الآلة غسل الزجاج منخفض الانبعاث أو الزجاج المطلي بأمان؟

ج: الآلة غسل وتجفيف الزجاج المعزول العمودي 2500يتضمن أجهزة استشعار تلقائية للتعرف على الأفلام تكتشف Low-E والأسطح المطلية الأخرى. يمكن تعديل ضغط الفرشاة، وتتوفر مجموعات الفرشاة ذات الشعيرات الناعمة كخيار. مع إعدادات المعلمة الصحيحة، لا يتضرر الطلاء أثناء الغسيل.

س2: ما هو الحد الأقصى لحجم الزجاج الذي يمكن لهذا الطراز التعامل معه؟

ج: الحد الأقصى لحجم الزجاج هو 2500 مم عرضًا و3000 مم ارتفاعًا، ويغطي الألواح كبيرة الحجم المستخدمة في جدران الستائر التجارية والزجاج السكني الكبير الحجم.

Q3: هل يمكن تعديل اتجاه العمل؟

ج: نعم. يدعم الناقل التشغيل ثنائي الاتجاه — من اليسار إلى اليمين أو من اليمين إلى اليسار — ويمكن تحديده من خلال لوحة التحكم. يتيح ذلك للآلة أن تتناسب مع تخطيطات المصنع المختلفة دون تعديل فعلي.

س 4: هل تقدمون التثبيت والدعم الفني؟

ج: يتم توفير دليل تشغيل باللغة الإنجليزية ودروس فيديو مع كل جهاز. يتوفر الدعم الفني عن بعد لأسئلة الإعداد واستكشاف الأخطاء وإصلاحها والصيانة. يمكن ترتيب التثبيت في الموقع بواسطة مهندس كخدمة منفصلة.

س5: كيف تتأكد من جفاف الزجاج تمامًا؟

ج: يستخدم قسم التجفيف نظام تدوير الهواء الساخن مع سكاكين الهواء الدقيقة الموضوعة أعلى وأسفل المسار الزجاجي. يساعد الاتجاه الرأسي الجاذبية على سحب الماء إلى الأسفل، ويعمل تدفق الهواء الساخن على تبخير الرطوبة المتبقية من كل من الأسطح والحواف قبل أن يصل الزجاج إلى مرحلة التجميع.
