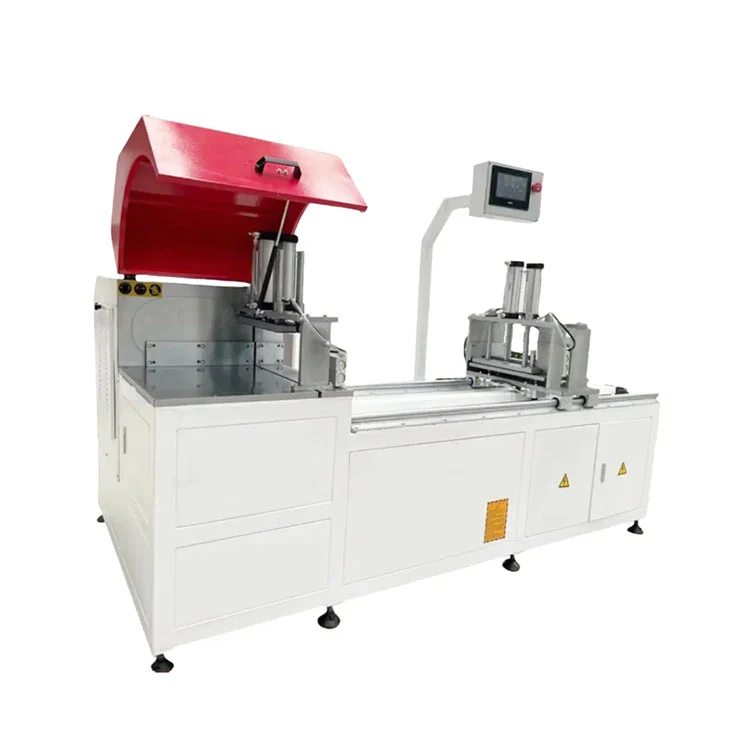

المنشار الدائري CNC لمقاطع الألمنيوم الصناعية

المواصفات الفنية

كيف يعمل المنشار

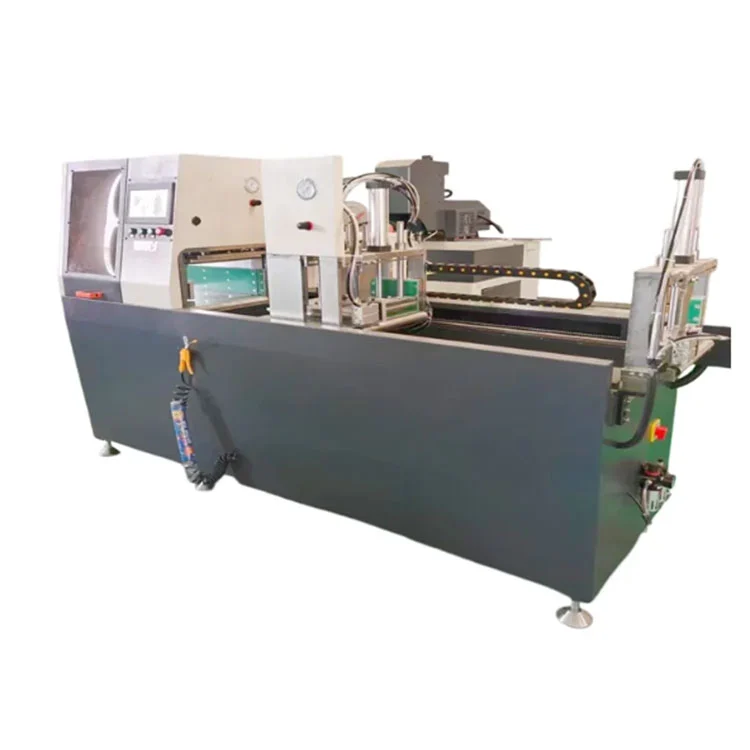

الالمنشار الدائري CNC لمقاطع الألمنيوم الصناعيةيعمل بمحور تغذية يعمل بمحرك مؤازر والذي يضع ملف التعريف أسفل شفرة المنشار وفقًا للطول المُدخل على شاشة اللمس. يقوم المشغل بتحميل بثق الألمنيوم على طاولة أسطوانة الإدخال، ويختار برنامج القطع من الذاكرة أو يدخل أبعادًا جديدة، ويبدأ الدورة. تعمل المشابك الهوائية من كلا الاتجاهين الرأسي والأفقي لتثبيت المظهر الجانبي مقابل المحطات المرجعية. ينزل رأس المنشار، المجهز بأسطوانة تخميد الغاز والسائل، عبر المادة بمعدل تغذية يتم التحكم فيه لإنتاج قطع مربع خالٍ من النتوءات. يعمل رذاذ سائل القطع المتناثر على تبريد الشفرة وقطعة العمل أثناء القطع. بعد سحب الشفرة، يتم تحرير المشابك وتقوم وحدة التغذية المؤازرة بتقديم الملف الشخصي إلى موضع القطع التالي. يقطع التكوين القياسي عند 90 درجة و±45 درجة. باستخدام وحدة زاوية CNC الاختيارية، يدور رأس المنشار إلى أي زاوية تتراوح بين 22.5 درجة و157.5 درجة تحت تحكم البرنامج.

المكونات الرئيسية

• محور تغذية المؤازرة:يقوم محرك سيرفو يعمل بالتيار المتردد بتشغيل اللولب الكروي ذو المحور X لتحديد موضع الملف الشخصي. تبلغ دقة تحديد الموضع ±0.05 مم، مع تحمل تكرار القطع في حدود ±0.1 مم. تقطع مقابض سفر التغذية القياسية أطوالًا من 350 مم إلى 6500 مم.
• رأى التجمع الرأس:يقوم محرك بقدرة 5.5 كيلووات أو 7.5 كيلووات بتشغيل شفرة منشار دائري من كربيد التنجستن بسرعة 2800 دورة في الدقيقة. تتحكم أسطوانة التخميد الغازي السائل في معدل التغذية العمودي ليتناسب مع سمك المادة وتحميل الشفرة.

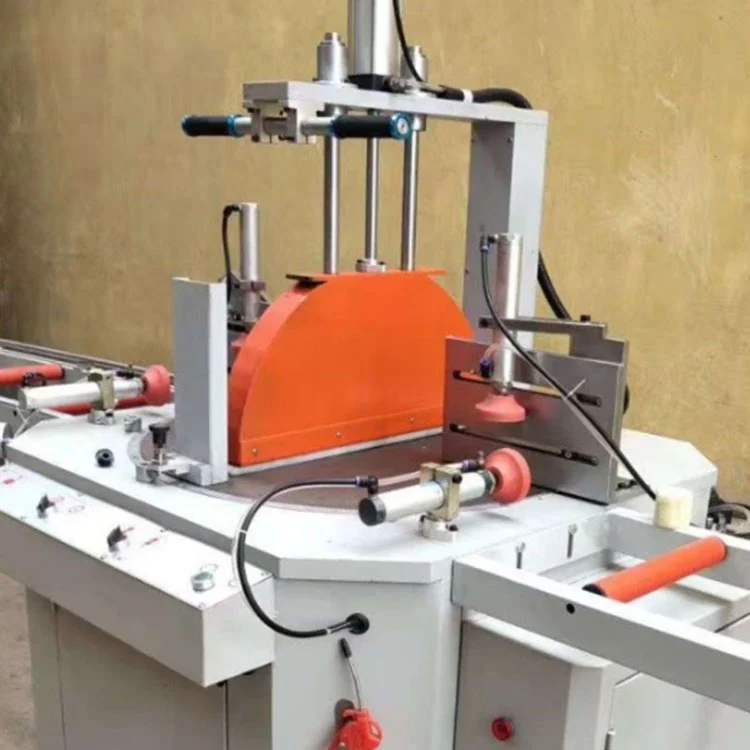

• نظام لقط هوائي:مشابك رأسية وأفقية مزدوجة ذات فكوك ناعمة تثبت المظهر الجانبي على السياج الخلفي والطاولة. قوة التثبيت قابلة للتعديل من خلال منظم ضغط الهواء الذي يتراوح بين 0.5 و 0.8 ميجا باسكال.
• تحكم CNC وشاشة تعمل باللمس:يقوم PLC مستورد مقترن بشاشة تعمل باللمس متعددة اللغات مقاس 10 بوصات بتخزين البرنامج وإدخال الطول واختيار الزاوية والتحكم في الدورة. يتم دعم اتصال USB والشبكة لنقل البرنامج.

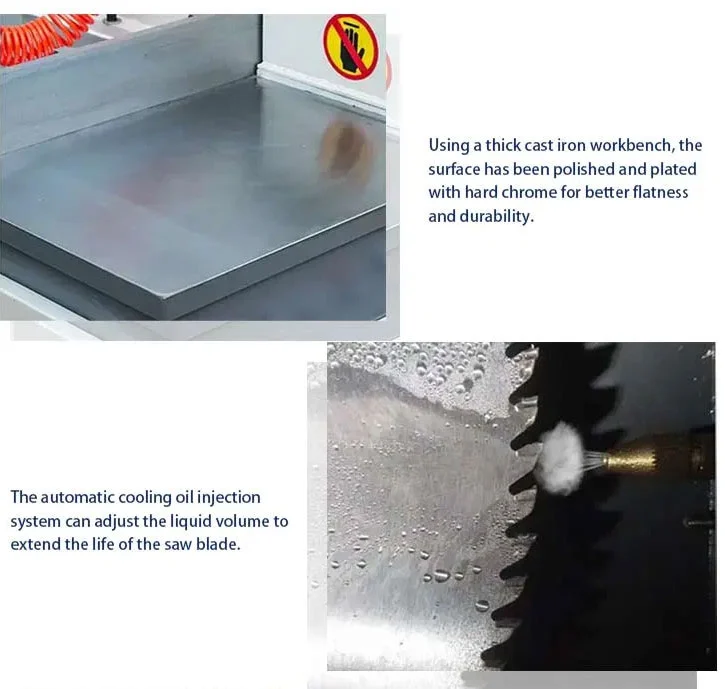

• نظام تشحيم التبريد:يقوم نظام سائل القطع المتناثر الأوتوماتيكي بتطبيق رذاذ من مادة التشحيم على الشفرة ومنطقة القطع. وهذا يقلل الاحتكاك، ويطيل عمر الشفرة، ويساعد على إنتاج سطح مقطوع نظيف.
• الضميمة السلامة:يغطي واقي الشفرة المغلق بالكامل منطقة القطع. يعمل زر التوقف في حالات الطوارئ ومستشعر الحماية من الاصطدام على إيقاف الماكينة في حالة اكتشاف عائق في مسار الشفرة.

المنشار الدائري CNC للملحقات القياسية لمقاطع الألمنيوم الصناعية

1. نظام التحكم في التغذية المؤازرة CNC + شاشة لمس متعددة اللغات مقاس 10 بوصة
2. المستوردة التنغستن كربيد شفرة المنشار الدائري للألمنيوم
3. مجموعة رأس منشار قطع التخميد بالغاز والسائل
4. جهاز تثبيت أوتوماتيكي هوائي مزدوج مع فكوك ناعمة مضادة للخدش
5. نظام تداول تزييت التبريد التلقائي
6. غطاء واقي لشفرة الأمان مغلق بالكامل
7. خط أنابيب جمع الغبار من رقائق الألومنيوم
8. زر التوقف في حالات الطوارئ، جهاز استشعار الحماية من الاصطدام
9. دليل التشغيل والصيانة الكامل باللغة الإنجليزية، ومجموعة أدوات قطع الغيار

منشار دائري CNC لمقاطع الألمنيوم الصناعية وحدات ترقية اختيارية

1. هيكل قطع بدون ذيل (الذيل المتبقي ≥5 مم، استخدام عالي للمواد)
2. خط ناقل أسطواني للتحميل والتفريغ الأوتوماتيكي لمقاطع طويلة بطول 6 أمتار
3. وحدة القطع الزاوية التعسفية باستخدام الحاسب الآلي (22.5 درجة - 157.5 درجة)
4. جامع الغبار لتخزين الرقائق ذو سعة كبيرة
5. وحدة تشخيص وإحصاءات البيانات عبر الإنترنت عن بعد لإنترنت الأشياء
6. حزمة تركيبات تثبيت متزامنة متعددة القطع
7. سفر تغذية ممتد مخصص يصل إلى 12000 مم

نطاق التطبيق

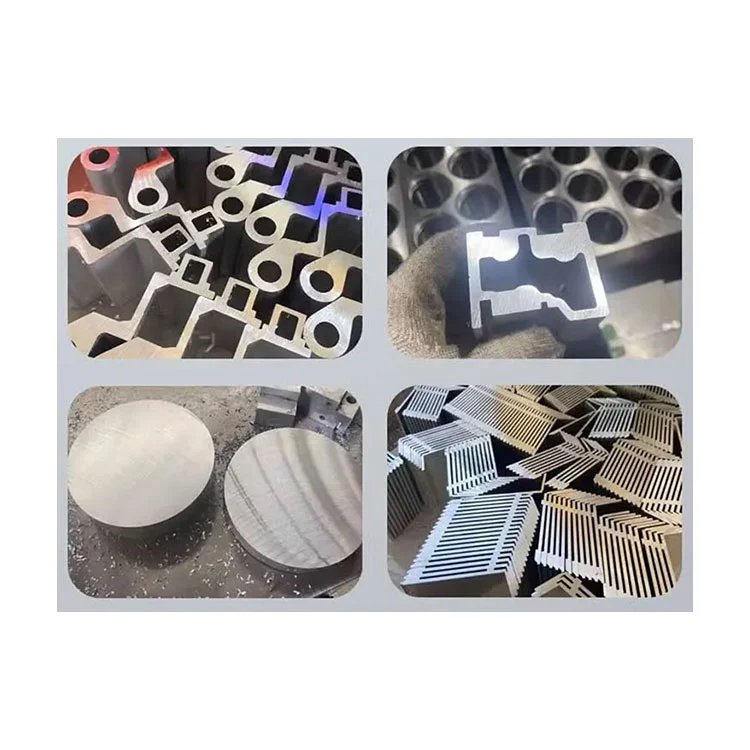

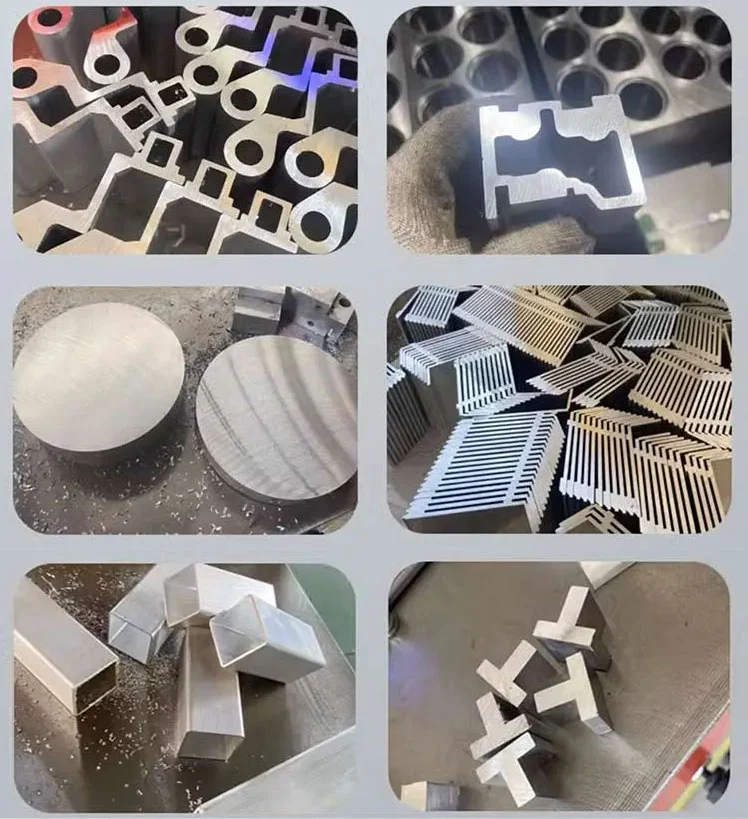

الالمنشار الدائري CNC لمقاطع الألمنيوم الصناعيةيتم استخدامه في بيئات الإنتاج حيث يتم قطع سحب الألومنيوم إلى الطول قبل المزيد من التصنيع أو التجميع. تشمل الاستخدامات النموذجية مقاطع إطار القطع للنوافذ والأبواب، وعوارض الجدران الساترة والعوارض، وأعضاء هيكلية الألومنيوم الصناعية، وقضبان تثبيت الألواح الشمسية، والمقاطع الزخرفية المعمارية. يمكن للمنشار معالجة مقاطع الألومنيوم الصلبة والمجوفة، ومقاطع الكسر الحراري، ومقذوفات النحاس الخفيف أو PVC ضمن سعة المقطع العرضي الخاص به. مع وحدة الزاوية الاختيارية الاختيارية، فإنها تنتج أيضًا قطعًا بزاوية للإطارات الجملونية، والنوافذ شبه المنحرفة، والتجمعات المعمارية متعددة الجوانب.

خدمتنا

1. ضمان لمدة سنة على الأقل من تاريخ التشغيل.
2. استشارة مجانية قبل وأثناء وبعد البيع.
3. تخطيط المشروع وتصميم التخطيط مجانًا.
4. تصحيح أخطاء المعدات مجانًا حتى تعمل جميع الوظائف على النحو المحدد.
5. التنسيق المجاني لترتيبات الشحن لمسافات طويلة.
6. تدريب مجاني على تشغيل وصيانة المعدات.
7. ضمان كامل لمدة سنة وخدمة صيانة مدى الحياة.
