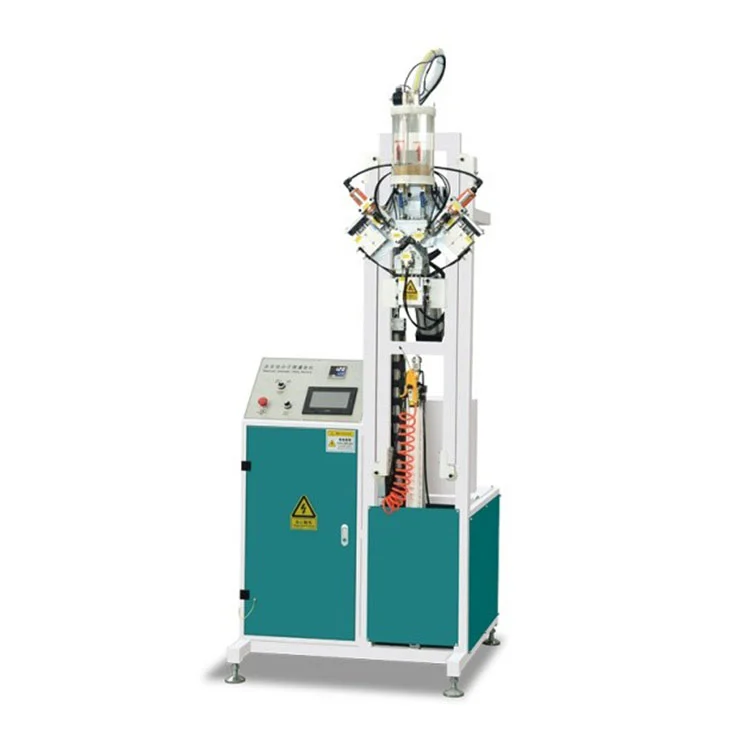

آلة تعبئة المنخل الجزيئي للزجاج العازل الأوتوماتيكية

الميزات الرئيسية

الآلة تعبئة المنخل الجزيئي للزجاج العازل الأوتوماتيكيةيوفر تعبئة يمكن التحكم فيها للمنخل الجزيئي في مقاطع مباعد الألومنيوم لتصنيع الزجاج المعزول.

• نظام التحكم:تسمح شاشة اللمس المدمجة مع PLC للمشغل بضبط وضبط معلمات التعبئة، بما في ذلك عمق الحفر، ووقت التعبئة، ودورة الختم. يدعم تخزين البرنامج استدعاء ملفات تعريف الفاصل المختلفة.
• التوافق فاصل:تقوم الآلة بمعالجة فواصل الألمنيوم بعرض من 6 مم إلى 30 مم. يتم تغذية حبيبات الغربال الجزيئي التي يتراوح قطرها بين 0.5 و0.8 مم بالجاذبية من خلال رأس التعبئة.
• سعة الإطار:يبلغ الحد الأقصى لأبعاد الإطار 2000 × 2000 مم، مما يغطي النطاق المشترك المطلوب في خطوط الزجاج العازل المعماري.
• إمدادات الطاقة والهواء:تعمل الوحدة على مصدر أحادي الطور 220 فولت / 50 هرتز وتستهلك 1.0 كيلو واط. مطلوب ضغط هواء عمل مستقر يبلغ 0.6 ميجا باسكال لآليات الحفر والختم الهوائية.
• تجديد المواد التلقائي:يقوم مستشعر المستوى الموجود في قادوس المجفف بمراقبة مادة الغربال المتبقية. عندما ينخفض ​​المستوى إلى أقل من نقطة محددة مسبقًا، يقوم النظام إما بتنبيه المشغل أو تشغيل وحدة إعادة تعبئة خارجية، اعتمادًا على التكوين.

مبدأ العمل

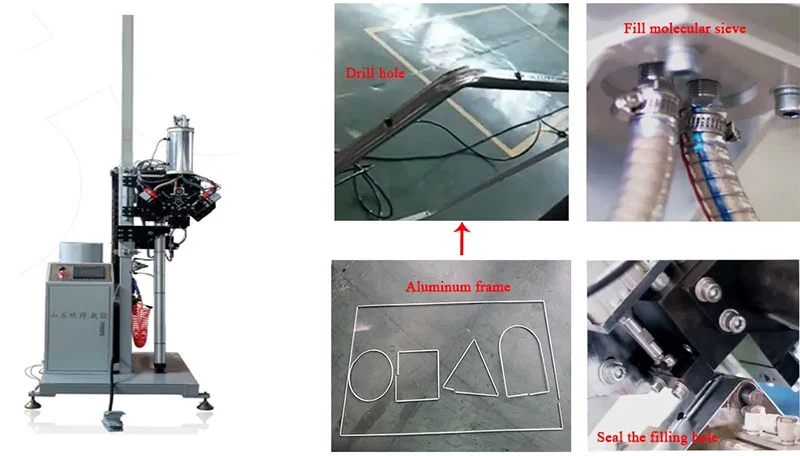

الآلة تعبئة المنخل الجزيئي للزجاج العازل الأوتوماتيكيةيعمل عن طريق حفر ثقب صغير أولاً في قضيب المباعد المصنوع من الألومنيوم في الموضع المبرمج. تقوم فوهة التعبئة بعد ذلك بحقن كمية مُقاسة من المنخل الجزيئي المجفف في تجويف المباعد. بعد الملء، تقوم نفس المحطة أو وحدة الختم المخصصة بوضع ختم على الحفرة، مما يمنع دخول الرطوبة ويحافظ على المادة المجففة داخلها. يتم التحكم في التسلسل بواسطة PLC، الذي ينسق رأس الحفر، ومؤقت التعبئة، وإجراءات الختم بناءً على عرض الفاصل وحجم الإطار الذي تم إدخاله على شاشة اللمس. يقوم جهاز استشعار بصري أو سعوي في القادوس بمراقبة مستوى المادة المجففة، ويمكن توصيل الماكينة بنظام تجديد خارجي للحفاظ على الإمداد أثناء عمليات التشغيل الممتدة.

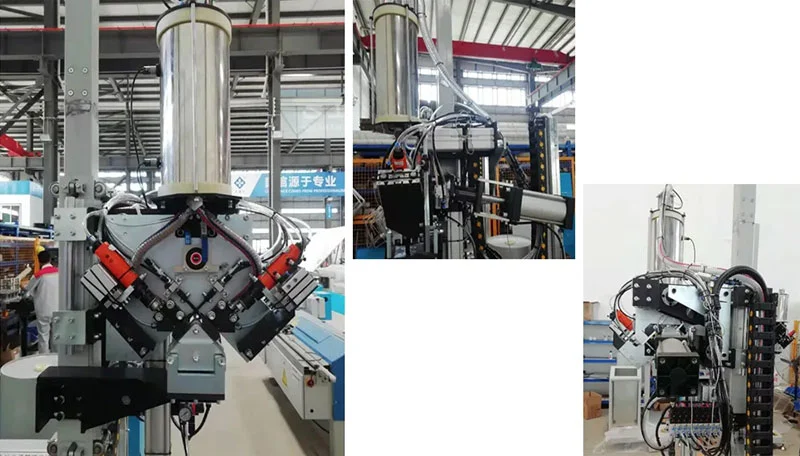

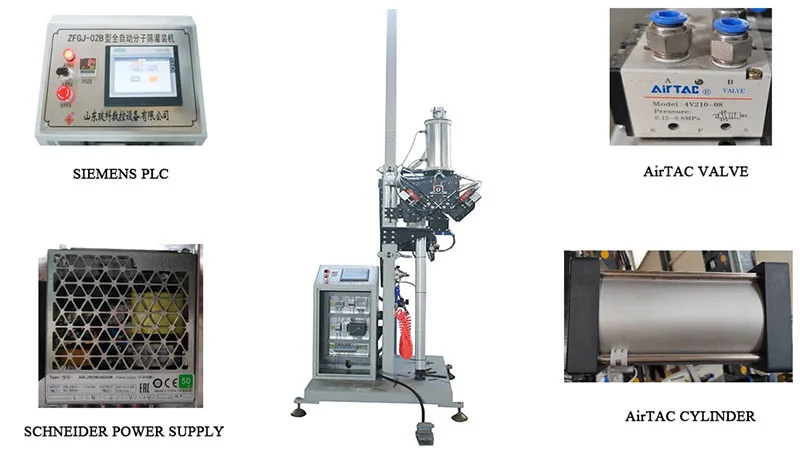

المكونات الرئيسية

• قادوس المجفف والمغذي:يحمل قادوس الفولاذ المقاوم للصدأ المختوم مادة المنخل الجزيئي. يمنع المحرض الداخلي التجسير، كما يتحكم برغي أو بوابة قياس في الكمية التي يتم توصيلها إلى فوهة التعبئة.
• وحدة الحفر:يقوم محرك الحفر الهوائي أو الكهربائي بتشغيل لقمة حفر كربيد بحجم يتناسب مع قطر الثقب المطلوب لملف الفاصل. عمق الحفر قابل للتعديل ويتم ضبطه من خلال PLC.
• رأس الحشو:تتناسب الفوهات القابلة للتبديل مع عروض الفواصل المختلفة. تسمح آلية التحرير السريع بتغيير الفوهة بين دفعات الإنتاج بدون أدوات.
• آلية الختم:تطبق محطة الختم سدادة لاصقة مقطوعة مسبقًا أو ختم تذوب ساخنًا فوق الثقب المحفور. وقت الختم والضغط قابلان للبرمجة.

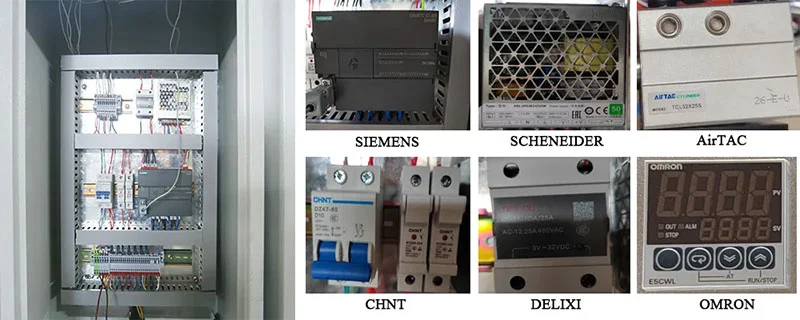

• لوحة التحكم:تعرض شاشة اللمس الملونة المزودة بدعم متعدد اللغات بيانات الإنتاج في الوقت الفعلي وحالات الإنذار وتذكيرات الصيانة. يقوم PLC بتخزين ما يصل إلى 100 مجموعة معلمات لملفات تعريف المباعدة المختلفة.
• نظام نقل الإطار:تعمل الأسطوانات التي تعمل بالطاقة على تحريك إطار الفاصل المُجمَّع إلى موضعه. إطارات مركزية قابلة للتعديل تصل إلى 2000 × 2000 مم، ومشابك هوائية تثبت الإطار بثبات أثناء الحفر والتعبئة.

المواصفات الفنية

التعليمات

Q1: ما هي الوظيفة الرئيسية لآلة تعبئة الغربال الجزيئي للزجاج العازل الأوتوماتيكي؟

ج: إنه يقوم بحفر ثقوب في قضبان المباعد الألومنيوم، ويملأها بمنخل جزيئي مجفف، ويغلق الثقوب تلقائيًا. تعمل هذه العملية على إزالة الرطوبة المتبقية من تجويف الهواء داخل وحدة الزجاج العازل، مما يساعد على منع تكون الضباب الداخلي بمرور الوقت.

Q2: ما حجم الإطارات الزجاجية التي يمكن لهذه الآلة التعامل معها؟

ج: تقوم الآلة بمعالجة الإطارات حتى 2000 مم × 2000 مم. يتم قبول عرض الفواصل المصنوعة من الألومنيوم بين 6 مم و30 مم بواسطة الأدلة القابلة للتعديل وفوهات التعبئة سريعة التغيير.

س 3: هل تتطلب الآلة تدخلاً يدويًا لإعادة تعبئة المجفف؟

ج: يتم مراقبة القادوس تلقائيًا. عندما ينخفض ​​مستوى المجفف عن نقطة محددة، يمكن للنظام تنشيط إنذار أو إطلاق دورة إعادة تعبئة تلقائية إذا كان متصلاً بنظام إمداد خارجي، مما يقلل من الانقطاعات.

س 4: ما هي متطلبات الطاقة وضغط الهواء للتثبيت؟

ج: يتطلب مصدرًا أحادي الطور 220 فولت / 50 هرتز (طاقة إجمالية تبلغ 1.0 كيلووات) وإمدادًا مستقرًا للهواء المضغوط عند 0.6 ميجا باسكال للمكونات الهوائية.

س 5: كيف تضمن الآلة بقاء المادة المجففة داخل المباعد؟

ج: بعد تراجع فوهة الملء، تقوم آلية الختم على الفور بوضع الختم على الفتحة المحفورة. وهذا يمنع المادة المجففة من التسرب ويمنع الرطوبة المحيطة من دخول المباعد قبل التجميع في وحدة IGU.

س 6: هل واجهة التشغيل سهلة الاستخدام؟

ج: توفر شاشة اللمس إمكانية الوصول إلى جميع معلمات الدورة وعدادات الإنتاج وسجلات الإنذار. يمكن حفظ مجموعات المعلمات لملفات تعريف المباعدة المختلفة واسترجاعها، مما يقلل وقت الإعداد عند التبديل بين الأوامر.
