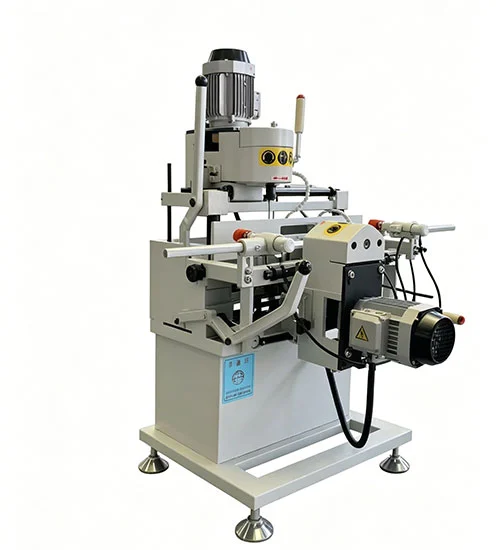

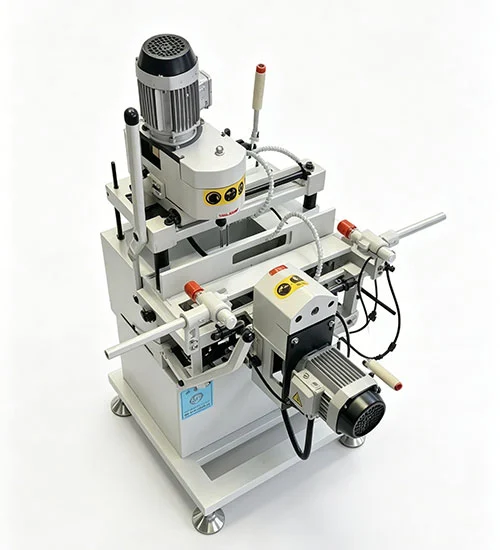

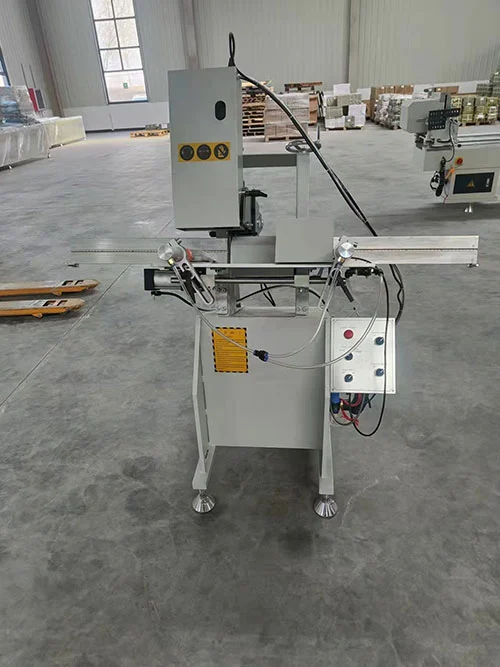

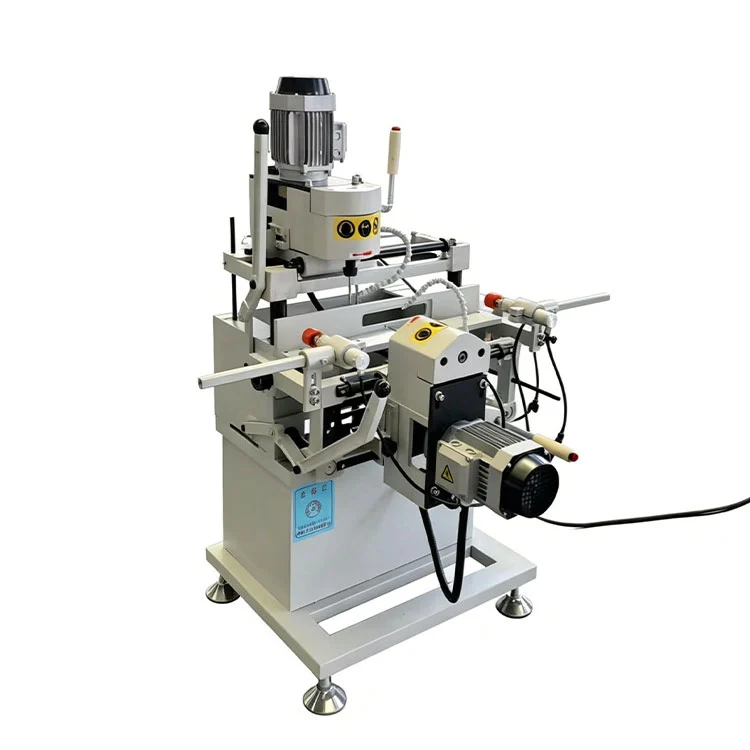

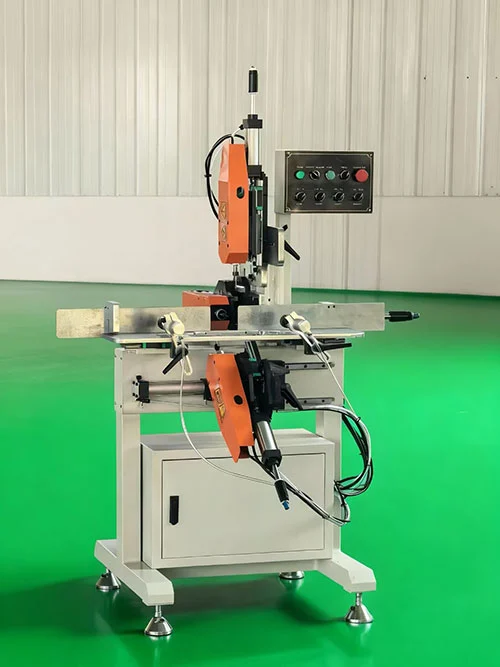

آلة طحن فتحة المياه للنافذة UPVC PVC

• آلة طحن فتحة المياه للنافذة UPVC PVCيوفر قدرة طحن ثلاثية المحاور: القطع الرأسي والأفقي والزاوي على نفس المحطة.
• لقد تم تصميمه لطحن فتحات تصريف المياه وفتحات توازن ضغط الهواء في جوانب النوافذ والأبواب البلاستيكية.
• يتغير الرأس السفلي ويشد الأداة في عملية تثبيت واحدة، لذلك يتم معالجة الفتحة علىآلة طحن فتحة المياه للنافذة UPVC PVCاكتمال دون تغييرات الأداة اليدوية المتوسطة.
• تتحرك منضدة الطحن على طول دليل خطي مستطيل، مما يحافظ على حركة الخط المستقيم أثناء القطع.
• يسمح رأس الطحن المائل بتعديل الزاوية والحركة التلقائية لأعلى/لأسفل بالإضافة إلى الحركة إلى اليسار/اليمين. يتيح ذلك طحن فتحة مائية بزاوية 45 درجة مع الحفاظ على تناسق الفتحة اليسرى واليمنى.
• يتم تركيب محركات مغزلية عالية السرعة للطحن المستقر بسرعات القطع المطلوبة.

المواصفات الفنية

نطاق التطبيق

هذاآلة طحن فتحة المياه للنافذة UPVC PVCيتم استخدامه في خطوط إنتاج النوافذ والأبواب UPVC وPVC. تشمل التطبيقات النموذجية طحن فتحات التصريف عند قاعدة النوافذ وإطارات النوافذ المنزلقة، وقطع فتحات معادلة ضغط الهواء في العوارض والقوائم، وإنتاج فتحات بزاوية حيثما يتطلب ذلك تصميم الملف الشخصي. تتعامل الماكينة مع كل من المقاطع البيضاء القياسية والأقسام الملونة أو المغلفة، مع تخطيط رأس ثلاثي المحاور يغطي معظم تكوينات الفتحات الموجودة في تصنيع النوافذ السكنية والتجارية الخفيفة.

المكونات الرئيسية

• ثلاثة محركات مغزلية (0.75 كيلووات لكل منها):توفير محرك مستقل لرؤوس الطحن الثلاثة، يعمل بسرعات تصل إلى 24000 دورة/دقيقة لحواف الفتحات النظيفة على مواد UPVC.
• نظام التوجيه الخطي المستطيل:يدعم طاولة العمل المتحركة أثناء شوط الطحن، مما يساعد في الحفاظ على استقامة الفتحة والموضع القابل للتكرار عبر الدفعات.
• أداة هوائية لقط على الرأس السفلي:يتم تغيير القاطع وربطه في إجراء واحد، مما يقلل من وقت الخمول ويزيل إجراءات شد الأداة اليدوية.
• رأس مائل قابل للتعديل (رقم 3 رأس):يمكن ضبط زاوية الطحن يدويًا باستخدام مقبض قفل، يغطي 45 درجة وزوايا أخرى مع الحفاظ على تناسق الفتحة اليسرى واليمنى.
• لوحة التحكم والأسلاك:تشغيل بضغطة زر مع توقف مخصص للطوارئ. يتم وضع المكونات الكهربائية في حاوية محمية من الغبار، وتتضمن الدائرة الهوائية وحدة تشحيم ومنظم مرشح للحفاظ على ضغط المشبك الثابت.
• الإطار والحراس:توفر القاعدة الفولاذية الملحومة هيكلًا صلبًا. تغطي واقيات الأمان الشفافة منطقة الطحن وتتشابك مع دائرة بدء تشغيل المغزل.

وظائف الآلة

• التغيير التلقائي للأداة ودورة الفتحة:يقوم الرأس السفلي بتثبيت الأداة وتحريرها في إجراء واحد، مما يكمل عملية طحن الفتحة دون إعادة الأدوات اليدوية.
• فتحة المياه وقدرة ثقب التوازن:يتعامل مع فتحات التصريف وفتحات معادلة ضغط الهواء في مقاطع UPVC وPVC.
• الحركة الموجهة:يدعم الدليل الخطي المستطيل طاولة العمل المتحركة، مما يساهم في مسارات طحن مستقيمة وقابلة للتكرار.
• ضوابط واضحة:تشغيل بالضغط على الزر مع وظائف محددة بوضوح؛ يمكن للمشغلين الحاصلين على تدريب أساسي في المصنع إدارة الماكينة بعد فترة إعداد قصيرة.
• البصمة المدمجة:تتناسب أبعاد 1150 × 1100 × 1700 مم مع خطوط تصنيع النوافذ القياسية.

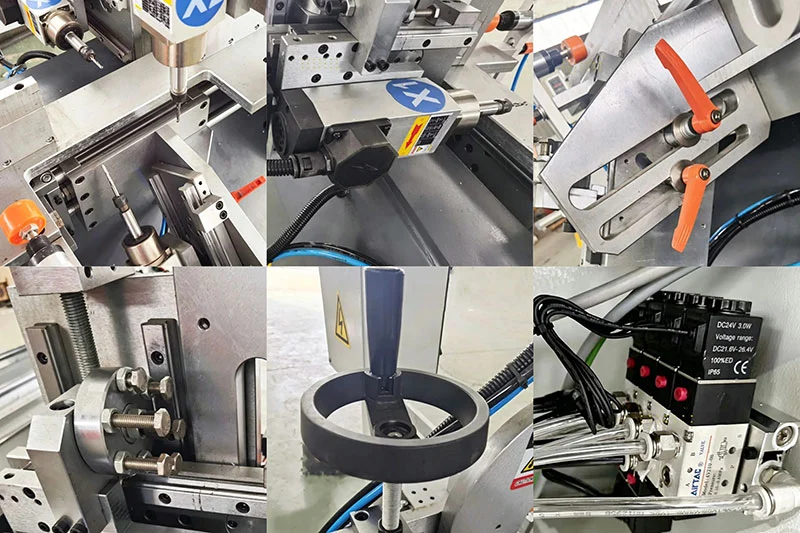

تفاصيل المنتج

• ثلاثة رؤوس طحن- تم تكوينها لتصنيع فتحات المياه وفتحات الهواء في نوافذ وأبواب UPVC.
• محرك المغزل عالي السرعة— أقصى سرعة دوران تصل إلى 24000 دورة/دقيقة لحواف الفتحات النظيفة.
• رقم 3 رأس (مائل)- يمكن ضبط زاوية الطحن يدويًا لتتناسب مع زاوية الفتحة المطلوبة.
• توقف العمق سريع الضبط- يقلل من وقت الإعداد عند التبديل بين دفعات ملف التعريف.
• تعديل ارتفاع عجلة اليد- يسمح للمشغل بضبط موضع القاطع الرأسي بدون أدوات.
• المكونات الهوائية والكهربائية- يتم الحصول عليها من موردين معترف بهم دوليًا ومزودة بأسلاك لتلبية متطلبات CE.

التعبئة والتغليف والشحن

كلآلة طحن فتحة المياه للنافذة UPVC PVCمعبأة في صندوق خشبي قياسي للتصدير مع حشوة رغوية داخلية وحزام فولاذي. يتم وضع علامة واضحة على الصندوق برموز التعامل وتفاصيل الشحن. شروط التسليم هي FOB Jinan أو Qingdao، مع الإرسال عادةً خلال 15-25 يوم عمل بعد تأكيد الطلب. يتم توفير تقرير اختبار ما قبل الشحن ونسخة رقمية من شهادة CE قبل مغادرة الماكينة للمصنع.

التعليمات

Q1: ما هي المواد التي يمكن لآلة طحن فتحة المياه UPVC PVC معالجتها؟

ج: إنه مصمم لملفات النوافذ والأبواب UPVC وPVC.

سؤال 2: هل تتطلب الآلة مشغلين ماهرين؟

ج: تعتمد عناصر التحكم على لوحة زر ضغط بسيطة. يمكن للمشغلين تعلم سير العمل بسرعة، ويتم توفير تعليمات مفصلة.

س 3: هل يمكن للآلة طحن فتحات المياه بزاوية 45 درجة؟

ج: نعم. يدعم رأس الطحن المائل الطحن بفتحة 45 درجة ويحافظ على التماثل بين اليسار واليمين في الملف الشخصي.

س 4: هل مصدر الطاقة قابل للتخصيص؟

ج: يستخدم التكوين القياسي 220 فولت 50/60 هرتز. يمكن ترتيب الفولتية الأخرى عند الطلب.

س5: كيف يعمل تغيير الأداة التلقائي؟

ج: تتغير آلية الرأس السفلي وتشد القاطع بحركة واحدة، مما يسمح بإكمال الفتحة دون التوقف لضبط الأداة يدويًا.

س6: ما هو نطاق طول الطحن؟

ج: طول الطحن قابل للتعديل من 30 مم إلى 60 مم.

س 7: هل يأتي الجهاز مع برنامج أو تعليمات؟

ج: يتم تضمين واجهة البرنامج الإنجليزية وتعليمات التشغيل. يمكن للنظام استيراد بيانات الرسم من AutoCAD.

س8: ما هو الحجم والوزن الإجمالي؟

ج: 1150 × 1100 × 1700 مم الوزن الإجمالي 200 كجم.

س9: هل قطع الغيار متوفرة؟

ج: نعم. تتوفر المواد الاستهلاكية مثل عجلات القطع وأدوات الإعداد كعناصر اختيارية، ويمكن للمستخدم استبدال الأجزاء التي يتم ارتداؤها بشكل شائع.
