مركز تصنيع CNC عالي الصلابة 800 مم لمقاطع الألمنيوم الصناعية الكبيرة

ملخص المنتج

لقط واحد. كل فتحة وفتحة ووجه نهائي. لا ضريبة إعادة التثبيت.

تخسر معظم محلات التشكيل وقتًا أطول في نقل جزء ما بين مكبس الحفر والملزمة ومزيل الأزيز مقارنة بما تخسره فعليًا في قطع المعدن. يغلق هذا المركز الذي يبلغ طوله 800 مم تلك الحلقة. قم بتحميل البثق مرة واحدة، وقفله على مسند أرضي، ودع المغزل يتعامل مع الحفر، والطحن، والتنصت، والشطب، وتربيع الوجه النهائي في دورة واحدة - مع نفس البرنامج الذي يكرر الجزء 1 والجزء 1000 دون انحراف.

إنه ليس VMC فولاذيًا مُغطى بأدوات الألومنيوم. تم تحديد السرير ومنحنى المغزل ومنطق التغذية ومسار الرقاقة لسحب 6061/6063 منذ البداية: دورة في الدقيقة عالية، قوة منخفضة، إخلاء سريع للخراطة، ومشابك تثبت جدران رقيقة دون سحقها.

المواصفات الفنية



الميزات الرئيسية

أول تصميم ثلاثي المحاور من الألومنيوم — سرعة دوران محسنة، ومنطق التغذية، وإخلاء الرقاقة لسحب 6061 / 6063

عملية متعددة بمشبك واحد — مثقاب، ومطحنة، وصنبور، وتعميق، وشطب، ونقش دون تحريك الملف الشخصي

طاولة عمل قابلة للإمالة/التدوير (-90° / 0° / +90°) — يتم تصنيع الوجهين العلوي والجانبي في إعداد واحد

محرك مؤازر X/Y/Z - تحديد موضع ثابت، أنماط ثقب قابلة للتكرار، طحن محيطي سلس

عمود دوران كهربائي عالي السرعة - خيارات تبريد بالهواء أو تبريد بالسائل، تم ضبطها لحمل شرائح الألومنيوم

برمجة CNC الرسومية - حدد نوع الفتحة/الفتحة، وأدخل الأبعاد، وقم بإنشاء مسار الأدوات؛ استيراد CAD/G-code عند الطلب

مشابك جانبية هوائية - تحميل سريع، تثبيت آمن، تشوه بسيط في المقاطع ذات الجدران الرقيقة

التبريد بالرذاذ/الرذاذ - يحافظ على برودة القاطع، ويزيل بقايا الألومنيوم الطويلة، ويحمي الأسطح المؤكسدة أو المطلية بالمسحوق

تصميم صناعي صغير الحجم - يناسب متاجر النوافذ والأبواب وورش الواجهات وصانعي إطارات التشغيل الآلي ومعالجات ملفات تعريف OEM

قدرات التصنيع

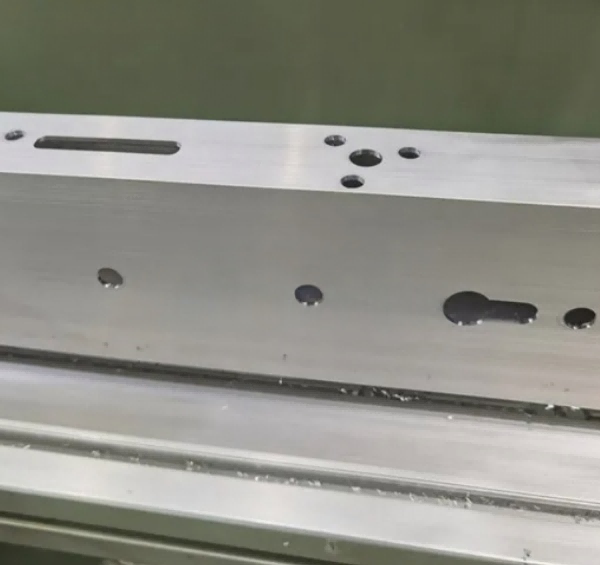

فتحات مستديرة، فتحات مستطيلة، فتحات مفاتيح، فتحات مربعة، فتحات ذات أشكال خاصة

طحن الوجه النهائي والتربيع

فتحة الطحن، والجيوب المفصلية، وحالات القفل، وفتحات الأجهزة

التنصت على الخيط (التنصت الصلب الاختياري)

الشطب، الغاطسة، النقش الخفيف

فتحات عميقة عبر إمالة الطاولة

قطاعات صناعية قصيرة، وألواح قوسية، وقضبان على شكل حرف T، وعقد إطار الآلة

مركز التصنيع باستخدام الحاسب الآلي مقاس 800 مم لمقاطع الألمنيوم الصناعية، نظام التحكم الذكي باستخدام الحاسب الآلي، التشغيل السهل للعمال غير المحترفين

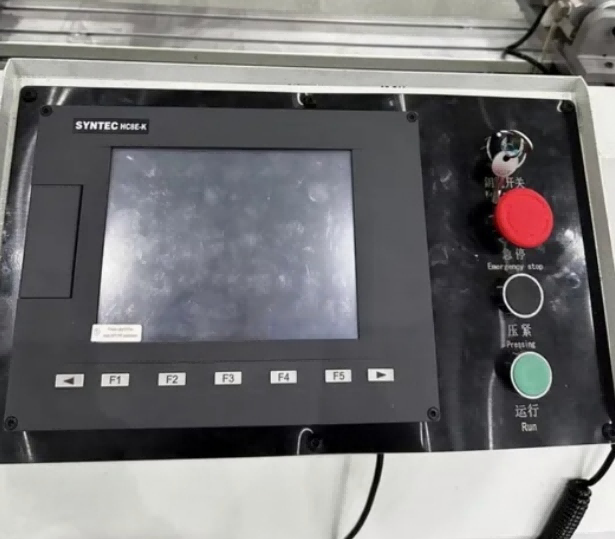

• جهاز تحكم CNC بشاشة لمس متعددة اللغات 10 بوصة (الإنجليزية والإسبانية والعربية والروسية اختياري)
• مكتبة عملية مدمجة مخصصة لملفات الألومنيوم: معلمات مخزنة مسبقًا لموصلات الحائط الساتر، وفتحات مفصلات النوافذ، وفتحات تثبيت دعامة الطاقة الشمسية، ومكالمة بنقرة واحدة
• دعم استيراد رسم DXF CAD عبر محرك أقراص فلاش USB، ويقوم النظام تلقائيًا بإنشاء برنامج تصنيع NC بدون برمجة يدوية معقدة
• وحدة إنترنت الأشياء الاختيارية عن بُعد: تصحيح الأخطاء عن بُعد عبر الإنترنت وتشخيص الأخطاء وإحصائيات بيانات الإنتاج على مدار الساعة طوال أيام الأسبوع

مركز التصنيع باستخدام الحاسب الآلي 800 مم لمقاطع الألمنيوم الصناعية

نحن إحدى الشركات الرائدة التي تقع في جينان، الصين، متخصصة في تصميم وتصنيع وتوزيع آلة أبواب النوافذ الألومنيوم عالية الجودة، وآلة أبواب النوافذ UPVC، وآلة معالجة الزجاج. تلتزم شركتنا بتقديم حلول مبتكرة ومخصصة لتلبية الاحتياجات المتنوعة لعملائنا العالميين.

المنتجات والخدمات: نحن نقدم مجموعة شاملة من الآلات التي تلبي احتياجات تصنيع نوافذ الألمنيوم ونوافذ UPVC، بالإضافة إلى حلول الزجاج المزدوج. تم تصميم منتجاتنا لتحقيق الدقة والكفاءة والمتانة، مما يضمن أن عملائنا يمكنهم إنتاج نوافذ عالية الجودة تلبي المعايير الدولية.

تواجد السوق: لقد وجدت أجهزتنا المتقدمة تطبيقات واسعة النطاق في جميع أنحاء أمريكا الشمالية وأمريكا الجنوبية وأوروبا والشرق الأوسط ومناطق أخرى. إن حضورنا العالمي هو شهادة على التزامنا بالجودة ورضا العملاء.

البحث والتطوير: نحن نركز بشدة على البحث والتطوير. يعمل فريق البحث والتطوير المخصص لدينا بلا كلل لابتكار وتعزيز عروض منتجاتنا.

قدرات التخصيص:من خلال إدراكنا أن كل عميل لديه متطلبات فريدة، فإننا نقدم حلولاً مخصصة لتلبية احتياجات الإنتاج المحددة.

لماذا تختار مركز CNC ذو الملف الشخصي 800 مم

لا تحتاج معظم المحلات التجارية إلى آلة جسرية بطول 6 أمتار لبدء تصنيع مقاطع الألمنيوم. إنهم بحاجة إلى آلة دقيقة، وسهلة البرمجة، ورخيصة الثمن في التشغيل، ولا تحول دعامة مقاس 300 مم إلى وظيفة مكونة من 3 محطات. يزيل هذا المركز مقاس 800 مم خطوة إعادة التثبيت، ويقصر تدريب المشغل، ويحافظ على اتساق أنماط الفتحات عبر الدفعات.

مقارنة مع الآلات اليدوية:

عدد أقل من الإعدادات = عدد أقل من مجموعات التسامح

برنامج واحد = أجزاء قابلة للتكرار

مشبك واحد = فتحات مربعة، وفتحات محاذاة، وجوانب نهائية نظيفة

عامل واحد = حفر + طحن + نقر في نفس الدورة

التحكم والبرمجيات

تم تصميم واجهة CNC للأعمال الشخصية، وليس للميكانيكيين الذين يتحدثون بالفعل رمز G. يختار المشغلون الميزة — الفتحة، والفتحة، والجيب، والخيط، وممر الطاحونة النهائية — ويدخلون الحجم والموضع، ويتعامل النظام مع مسار الأدوات. بالنسبة للمستخدمين المتقدمين، يتم دعم رسومات CAD واستيراد رمز G، ويمكن دمج الجهاز مع برنامج نافذة الباب / الحائط الساتر أو تصدير بيانات ERP عند الطلب.

الأدوات والتبريد

يحتاج الألومنيوم إلى أدوات حادة وزاوية أشعل النار الصحيحة وإخلاء سريع للرقاقة. تدعم الماكينة المطاحن الطرفية من الكربيد، ومجموعات الحفر/المطحنة، وأطواق التنصت، ولقم النقش، ووحدات شفرات المنشار. التبريد بالضباب يمنع لحام الخراطة بالقاطع؛ التبريد بالفيضانات متاح للأقسام الأثقل.

لقط وWorkholding

تثبت المشابك الهوائية المظهر الجانبي مقابل المسند المرجعي دون سحق الجدران الرقيقة. يمكن إعادة وضع محطات التثبيت لتناسب ارتفاعات وعروض الأقسام المختلفة. تتوفر الفكوك المخصصة الاختيارية لملفات تعريف النظام، وأقسام العزل الحراري، وعمليات البثق غير القياسية.

الجودة والصلابة

يتم تخفيف الضغط على الهياكل الرئيسية لتقليل التشويه على المدى الطويل. يتم تحديد الموجهات الخطية والمسامير الكروية لتحديد المواقع بشكل متكرر، وليس فقط السرعة القصوى. والنتيجة هي دقة مستقرة عبر عمليات التشغيل المجمعة - وليس مجرد جزء أول جيد.

التعبئة والتغليف والتسليم

علبة من الخشب الرقائقي / طبقة مطاطية + شريط فولاذي للتصدير

تم تضمين دليل التشغيل والفيديو التدريبي باللغة الإنجليزية

إرشادات التثبيت عن بعد والتدريب على البرنامج

اسم الطراز OEM / ODM واللون والتسمية المدعومة

موك: 1 مجموعة

المهلة الزمنية: 10-30 يوم عمل حسب التكوين

خدمة ما بعد البيع

ضمان لمدة 12-24 شهرًا حسب التكوين

الدعم الفني عن بعد مدى الحياة

توريد قطع الغيار والمواد الاستهلاكية

الخدمة في الموقع متاحة لأسواق مختارة

دعم الإنجليزية/الصينية/الإسبانية/الروسية/العربية اختياري

التعليمات

هل يمكنها قطع الفولاذ أو الفولاذ المقاوم للصدأ؟

إنه مُحسّن للألمنيوم و PVC / السبائك الخفيفة. من الممكن في بعض الأحيان الحصول على أجزاء رقيقة من الفولاذ الخفيف باستخدام الأدوات الصحيحة والتغذية المنخفضة، ولكنها ليست مركزًا لتصنيع الفولاذ.

هل 800 مم كافية لمقاطع الحائط الساتر الطويلة؟

بالنسبة للقواطع كاملة الطول التي يبلغ طولها 6 أمتار، لا، فهي تحتاج إلى مركز جانبي طويل الشوط. ولكن بالنسبة للعقد المُشكَّلة والتفاصيل النهائية والأقواس والأقسام القصيرة، فإن 800 مم مثالي.

هل يمكن الاستفادة من المواضيع؟

نعم. يعتبر التنصت الصلب اختياريًا اعتمادًا على نظام التحكم والمغزل.

ما مدى صعوبة التعلم؟

يمكن للمشغل الجديد تشغيل وظائف الفتحة/الفتحة القياسية بعد تدريب فيديو قصير. يحتاج الطحن ثلاثي الأبعاد المعقد إلى خبرة CAD/CAM.

هل تدعم التركيبات المخصصة؟

نعم. إرسال المقطع العرضي للملف الشخصي ونمط الثقب وحجم الدفعة؛ نقترح المشابك والأدوات وتخطيط الدورة.
