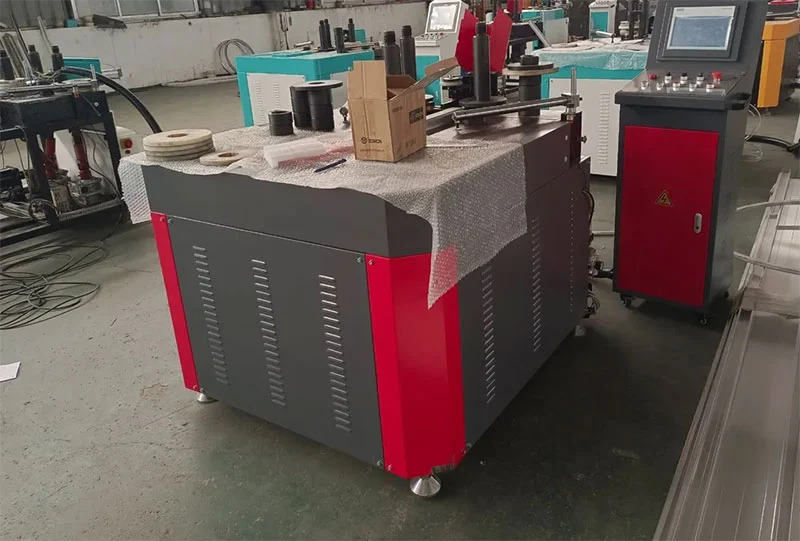

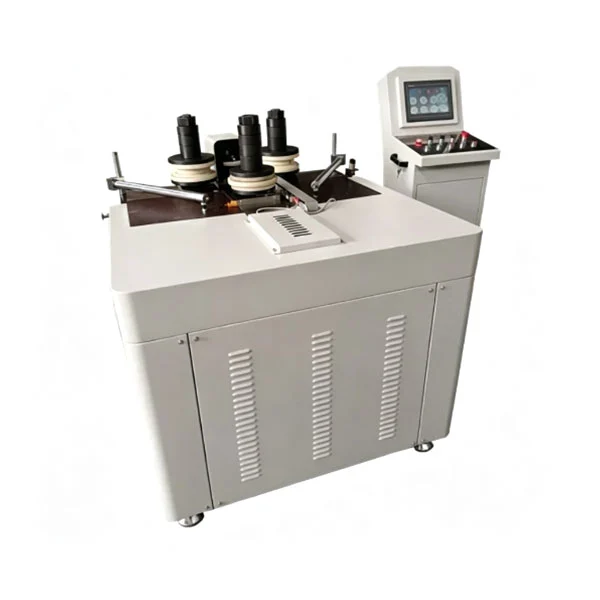

ماكينة ثني مقاطع الألومنيوم PVC باستخدام الحاسب الآلي

تقوم آلة ثني مقاطع الألومنيوم PVC CNC هذه بمعالجة مقاطع الألمنيوم، PVC، UPVC، والكسر الحراري، والفولاذ المقاوم للصدأ، والنحاس إلى أشكال منحنية لإطارات النوافذ والأبواب، وعناصر الحائط الساتر، والزخارف المعمارية، والمكونات الصناعية. تتوفر خيارات الدفع الهيدروليكي بـ 20 أو 25 أو 40 طنًا، كما تدعم وحدة التحكم CNC المزودة بشاشة تعمل باللمس مقاس 10 بوصات البرمجة الرقمية للأقواس متعددة نصف القطر، والدوائر الكاملة، والأشكال الناقصية، والمنحنيات المركبة. يتم تحديد دقة تحديد المواقع عند ± 0.02 مم عبر المحاور X وY وZ التي يتم التحكم فيها بواسطة المؤازرة.

• توافق المواد المتعددة:الماكينة ثني مقاطع الألومنيوم PVC باستخدام الحاسب الآليثني مقاطع الألمنيوم، PVC، UPVC، والكسر الحراري، والفولاذ المقاوم للصدأ، والنحاس. يمكن تغيير مجموعات الأدوات لتلائم درجات المواد المختلفة والمقاطع العرضية ضمن قدرة الماكينة.
• تحديد المواقع باستخدام الحاسب الآلي ثلاثي المحاور:يتم تشغيل المحركات المؤازرة على المحاور X وY وZ من خلال وحدة تحكم CNC مع شاشة تعمل باللمس مقاس 10 بوصة. دقة تحديد المواقع هي ± 0.02 مم. يقوم المشغلون ببرمجة الأشكال والأقواس والمنحنيات المركبة ذات نصف القطر المتعدد مباشرة على الواجهة أو استيراد البيانات عبر USB.
• خيارات الدفع الهيدروليكي:يتم تقديم ثلاثة تكوينات للمحطات الهيدروليكية - 20 طنًا، و25 طنًا، و40 طنًا - يتم تحديدها بناءً على مادة التشكيل، وسمك الجدار، ونصف قطر الانحناء المطلوب. تعمل المضخة الهيدروليكية بضوضاء منخفضة مقارنة بالوحدات الصناعية القياسية.

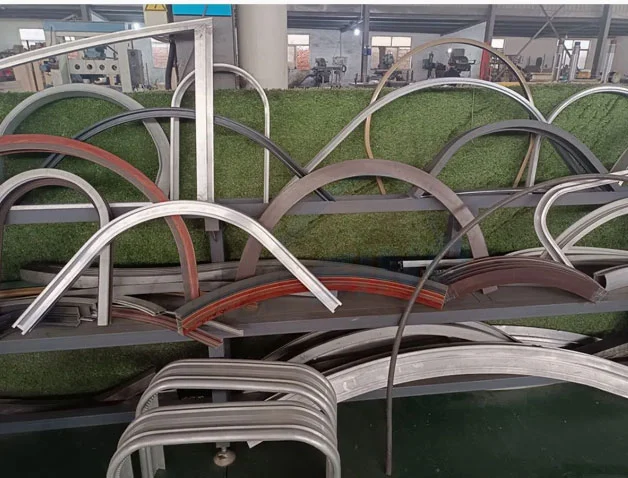

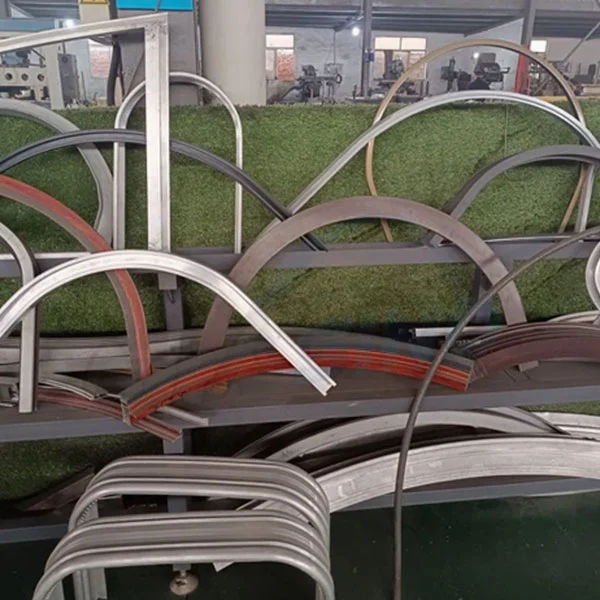

• نطاق شكل الانحناء:تنتج الآلة تشكيلات على شكل C، وU، وS، ودائرة كاملة، وشكل بيضاوي، ومجموعات متعددة الأقطار، وأقواس مخصصة. يمكن تخصيص أحزمة التشكيل والقوالب الدوارة لتتناسب مع المقطع العرضي للملف للحصول على جودة انحناء مثالية.

كيف يعمل

الماكينة ثني مقاطع الألومنيوم PVC باستخدام الحاسب الآلييعمل مع قيام المشغل بتحميل الملف الشخصي على طاولة العمل وتأمين حزام التشكيل وقوالب الأسطوانة المطابقة للمقطع العرضي للملف الشخصي. تتم برمجة هندسة الانحناء المرغوبة - سواء كانت على شكل حرف C أو شكل U أو دائرة كاملة أو منحنى متعدد الأقطار - على شاشة تعمل باللمس مقاس 10 بوصات أو يتم استيرادها عبر USB. تقوم المحاور X وY وZ التي يتم التحكم فيها بواسطة المؤازرة بوضع الملف الشخصي وبكرات الثني، بينما تقوم المحطة الهيدروليكية بتطبيق الدفع المحدد. تقوم القوالب الدوارة، المصنوعة من الفولاذ المقسى مع طلاء PU اختياري لمنع علامات السطح، بتوجيه المظهر الجانبي من خلال المنحنى المبرمج. بعد دورة الانحناء، تتم إزالة الملف الشخصي النهائي. تتوفر أحزمة وقوالب تشكيل مخصصة لأشكال جانبية محددة لتحقيق نصف قطر الانحناء المطلوب دون تشويه المقطع العرضي.

المكونات الرئيسية

تحكم CNC:شاشة تعمل باللمس مقاس 10 بوصات مع واجهة مستخدم لبرمجة زوايا الانحناء، ونصف القطر، وتسلسلات نصف القطر المتعددة. منفذ USB يدعم استيراد وتصدير البرنامج. تقوم وحدة التحكم بإدارة حركة المحور والضغط الهيدروليكي وتوقيت الدورة.

المحطة الهيدروليكية:متوفر بتكوينات 20 طنًا و25 طنًا و40 طنًا. يستخدم مضخة زيت مستوردة تم اختيارها لإخراج الضغط المستقر والتشغيل الهادئ. تشتمل الدائرة الهيدروليكية على صمام تخفيف الضغط ومرشح.

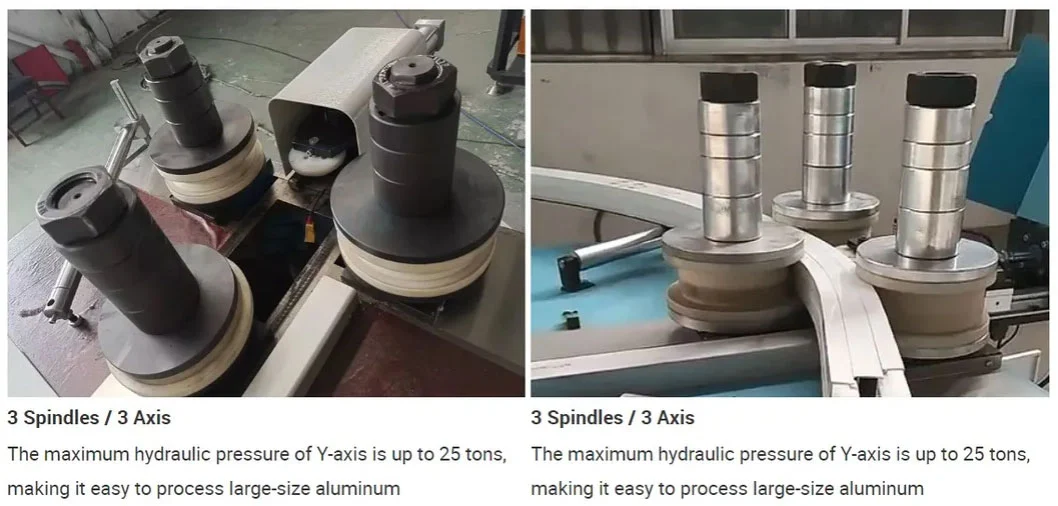

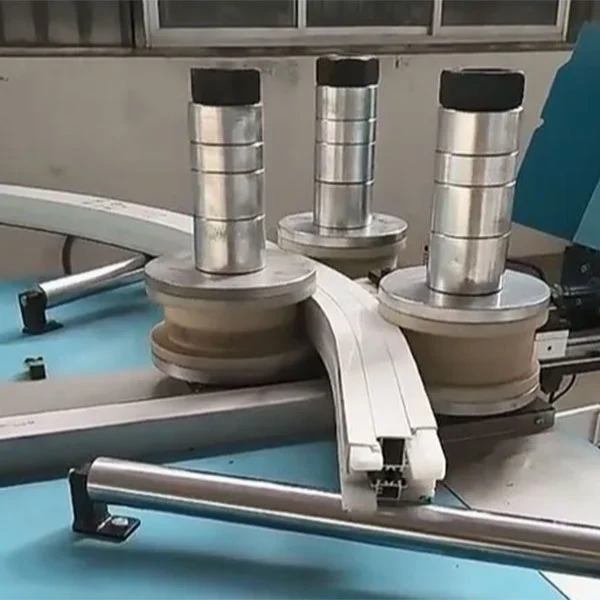

قوالب الأسطوانة:مصنوعة من الفولاذ المقوى مع طلاء PU اختياري. يساعد الطلاء على منع الخدش أو وضع علامات على الأسطح المطلية أو المؤكسدة أو المطلية. مجموعات القوالب قابلة للتبديل لمقاطع عرضية مختلفة.

الانتقال:تحمل قضبان التوجيه الخطية HIWIN التايوانية المحاور المتحركة. توفر علب التروس الدقيقة والمحركات المؤازرة دقة تحديد المواقع لحركات X وY وZ.

التطبيقات

• جوانب النوافذ والأبواب المصنوعة من الألومنيوم (الكسر الحراري والمعياري)
• إطارات النوافذ وجوانب الأبواب PVC وUPVC
• لمحات بثق الألومنيوم للحوائط الساتر
• التشكيلات المعدنية المعمارية (الدرابزين، الزخارف، عناصر الواجهة)
• مقاطع الألمنيوم الصناعية والبثق المعدني المخصص
• الأثاث وثني المعادن الزخرفية

الشركة المصنعة والضمان

قامت شركة Shandong Lebulang Precision Machinery Co., Ltd.، التي تعمل كآلة LBL، بتصنيع معدات معالجة الألومنيوم والـ PVC في مصنعها في جينان بالصين منذ عام 1996.ماكينة ثني مقاطع الألومنيوم PVC باستخدام الحاسب الآلييتم توفيره من المصنع مباشرة مع شهادة CE وISO. يغطي الضمان لمدة سنة الهيكل الرئيسي. يتم توفير الدعم الفني عن بعد ومقاطع فيديو التثبيت ودليل اللغة الإنجليزية دون أي تكلفة إضافية. يمكن ترتيب التثبيت والتدريب في الموقع بشكل منفصل. يتم تخزين قطع الغيار مثل القوالب الدوارة، وأحزمة التشكيل، والأختام الهيدروليكية. يمكن تخصيص لون الماكينة والعلامة التجارية والتعبئة والتغليف بموجب اتفاقيات OEM وODM.

التعليمات

1. هل أنت مصنع أو شركة تجارية؟

نحن شركة تصنيع مع منشأة الإنتاج الخاصة بنا في جينان، الصين، والتي تعمل منذ عام 1996.

2. ما هي مدة ضمان المعدات؟

سنة واحدة على الهيكل الرئيسي، باستثناء أجزاء التآكل العادية مثل قوالب الأسطوانة وأحزمة التشكيل.

3. كيفية تقديم خدمة ما بعد البيع؟

يتم توفير إرشادات الفيديو عن بعد والدعم الفني عبر الإنترنت والاستبدال المجاني للأجزاء المعيبة خلال فترة الضمان. يمكن ترتيب التركيب والتشغيل والتدريب في الموقع مقابل تكلفة إضافية.

4. ما هي مدة التسليم؟

يتم شحن الآلات القياسية في غضون 10 إلى 20 يوم عمل بعد استلام مبلغ الوديعة.

5. ما هي الآلات الأخرى التي تبيعها؟

ماكينات قطع الألمنيوم، ماكينات كبس زوايا الألومنيوم، ماكينات لحام PVC، ماكينات الحفر والتفريز CNC، وخطوط إنتاج الأبواب والشبابيك الكاملة.

6. هل يمكن للآلة ثني مقاطع الكسر الحراري؟

نعم. مع أحزمة التشكيل والقوالب الدوارة المناسبة، يمكن للآلة ثني مقاطع الألمنيوم العازلة للحرارة مع الحفاظ على سلامة شريط العزل.
