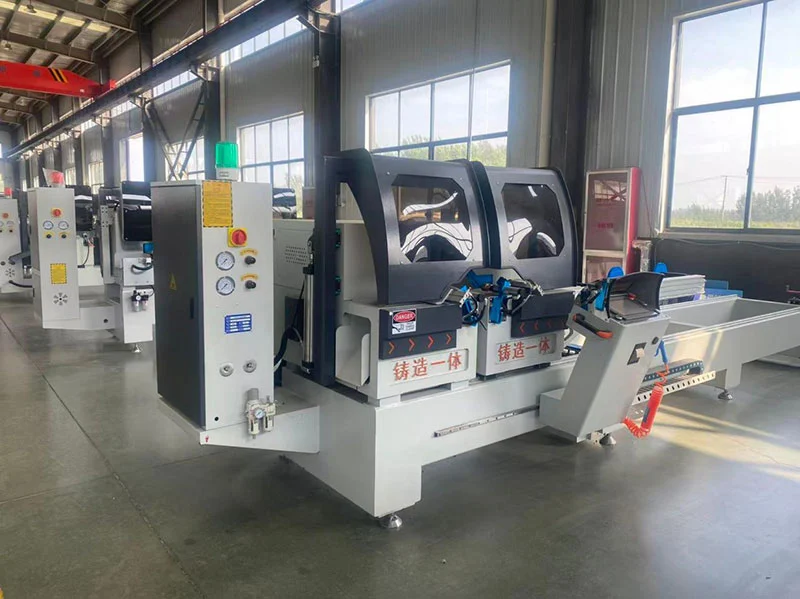

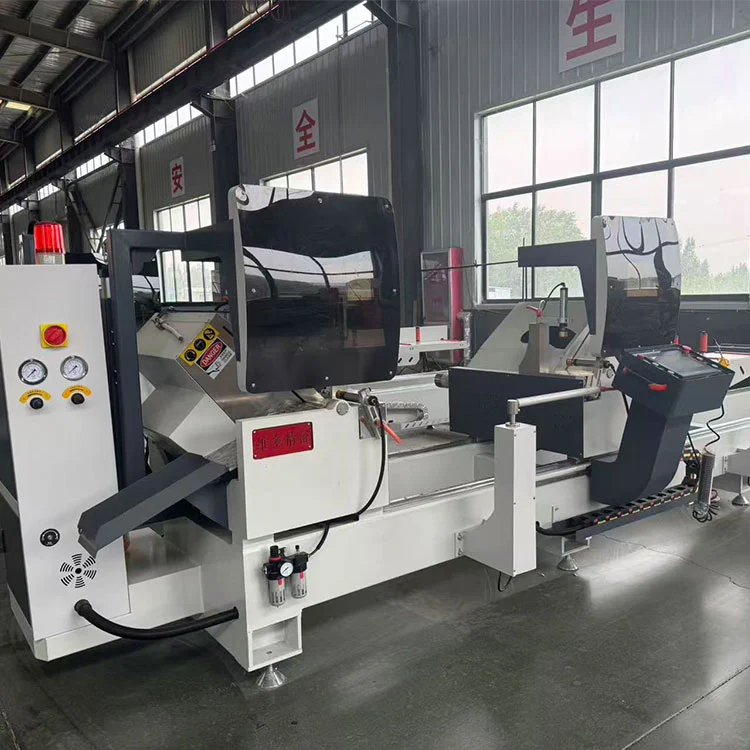

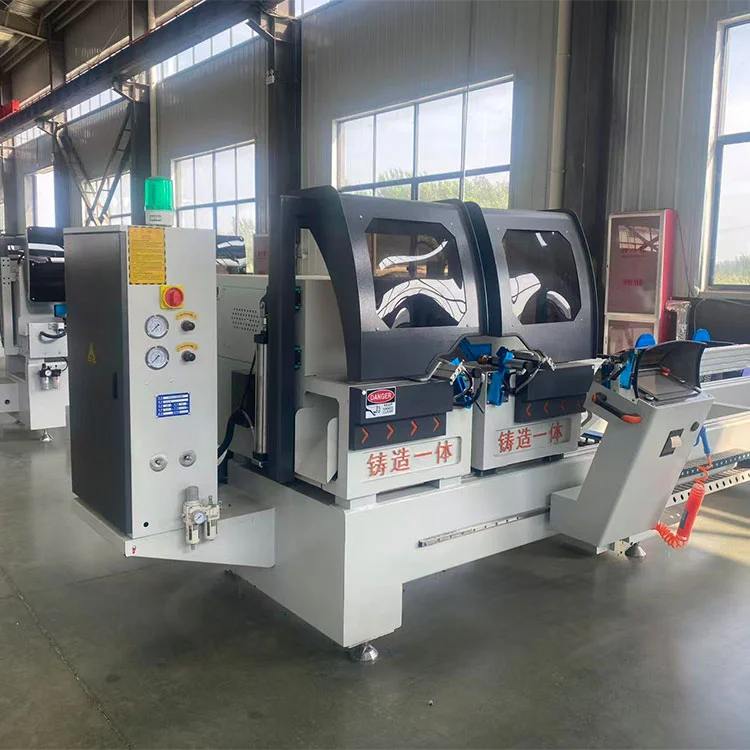

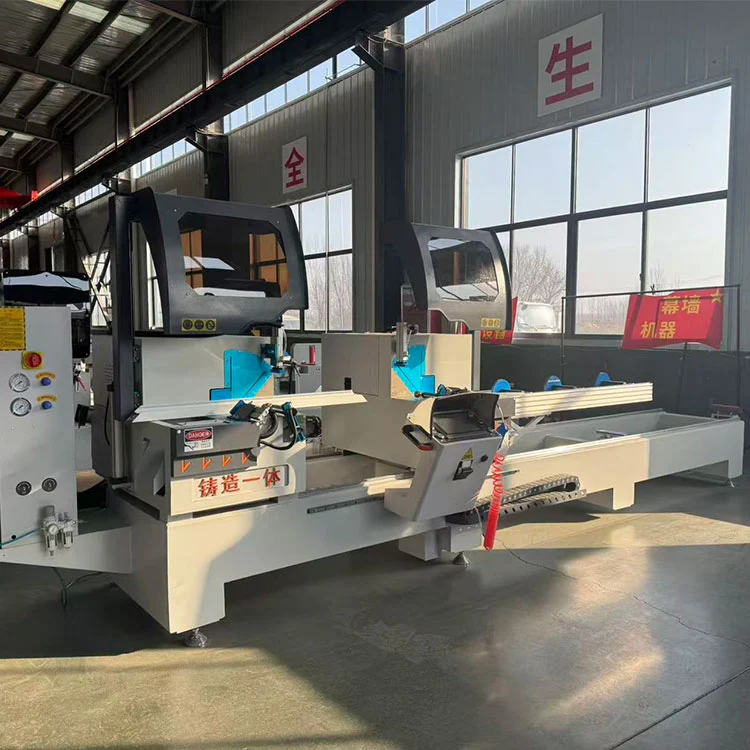

منشار ميتري مزدوج لإنتاج إطار النافذة
المنشار المزدوج 45&90 درجة لإنتاج إطار النافذة عبارة عن آلة قطع مزدوجة الرأس عالية الدقة وعالية التحمل مصممة للألمنيوم، PVC، UPVC وملامح الكسر الحراري في تصنيع النوافذ والأبواب والجدران الساتر. إنها توفر قطعًا دقيقة وقابلة للتكرار بزاوية 45 درجة و90 درجة مع حواف خالية من نتوءات، مما يدعم التشغيل المتزامن المستقل والرأس المزدوج لتحقيق أقصى قدر من الإنتاجية. تقوم العلامة التجارية Lebulang بتصنيع ماكينة عالية الجودة.
هذا المنشار المزدوج لإنتاج إطارات النوافذ، الذي تم تصنيعه في مصنع Lebulang Machine في الصين حيث تم تصنيع معدات معالجة الألومنيوم والـ PVC لما يقرب من ثلاثة عقود، يقطع المقاطع بزاوية 45 درجة و90 درجة لتصنيع النوافذ والأبواب والجدران الساتر. تقوم بمعالجة الألمنيوم، PVC، UPVC، والعزل الحراري، وسحب النحاس. يوجد رأسا قطع - T1 ثابت وT2 مزود بمحرك - على سكة توجيه دقيقة مشتركة ويمكنهما العمل في وقت واحد، مع تحريك الرأس الأيمن بواسطة محرك مؤازر لتحديد موضع الطول.
تشكل طاولة العمل المصبوبة المتكاملة ومحركات المغزل المتصلة مباشرة الهيكل الأساسي. يتم تشغيل كل رأس منشار بواسطة محرك بقدرة 3 كيلو وات يدور شفرة ذات رأس من الكربيد يبلغ قطرها 500 مم عند 3000 دورة في الدقيقة. تعمل المشابك الهوائية على تأمين قطعة العمل، كما تتحكم أسطوانة التخميد الهوائية الهيدروليكية في التغذية. يعمل الإطار الفولاذي الملحوم وقاعدة الحديد الزهر جنبًا إلى جنب مع قضبان HIWIN الخطية ومكونات Schneider الكهربائية للحفاظ على دقة الطول الثابت المتكررة في حدود ±0.1 مم وخشونة سطح القطع عند Ra 12.5 ميكرومتر. الحد الأقصى لطول القطع هو 5000 مم، مع وظيفة القطع القصير التي تصل إلى 200 مم. عند 45 درجة تبلغ سعة القسم 150 × 170 مم؛ عند 90 درجة، يتعامل مع 150 × 345 مم، بما في ذلك الأنابيب المربعة حتى 150 × 200 مم.
يتوفر بشكل قياسي حارس أمان مغلق بالكامل، وإيقاف الطوارئ، وحماية من التحميل الزائد. يلتقط نظام استخراج الرقائق والتفريغ المخصص حوالي 70% من الحطام، كما تمنع شريحة دعم الرفع الدوارة الحاصلة على براءة اختراع ترهل المظهر الجانبي في منتصف المدى. يمكن استيراد البيانات عبر الشبكة المحلية (LAN)، أو USB، أو Bluetooth، أو الإدخال اليدوي، وواجهات نظام التحكم مع برنامج التحسين الشائع. تم أيضًا تضمين طابعة ملصقات ووظيفة منع الأخطاء - التي تمنع القطع عندما يقع ملف التعريف خارج نطاق التسامح -. تعمل الماكينة بمصدر 380 فولت ثلاثي الطور وتتطلب ضغط هواء يتراوح بين 0.6 و 0.8 ميجا باسكال.
تنطبق شهادة CE، ويتم قبول تكوينات OEM المخصصة. تقوم Lebulang Machine بتزويد المنشار مباشرة من المصنع بتصميم يهدف إلى سهولة الصيانة اليومية. يتم توفير إرشادات التثبيت عن بعد دون أي تكلفة إضافية.
ميزات المنشار المزدوج 45&90 درجة لنافذة الألومنيوم والـ PVC:
- أ. قطع مقاطع الألمنيوم الصناعية، مقاطع PVC، أبواب ونوافذ الألمنيوم، مواد الحوائط الساتر.
- ب. التشغيل بدون العمال المهرة، حل صعوبات التوظيف في المصنع
- ج. وظيفة طباعة الملصقات،
- د. وظيفة منع الأخطاء: خطأ في الملف الشخصي يتجاوز نطاق عدم القطع.
- ه. منضدة صب متكاملة عالية الدقة، محرك مغزل متكامل متصل مباشرة،
- و. توجد أسطوانة التخميد بالهواء والسائل ورؤوس T1 وT2 على سكة التوجيه المدمجة.
- ز. يدعم أوضاع استيراد البيانات المتعددة: الإنترنت، الشبكة المحلية، القرص U، البلوتوث، الإدخال اليدوي، إلخ.
- ح. يمكن تحقيق إرساء بيانات برنامج التحسين المشترك في السوق.
- أنا. وظيفة حماية البيئة، إزالة الرقائق الفريدة، تصميم المكنسة الكهربائية، معدل التنظيف 70%، موقع نظيف، تقليل تكرار التنظيف، تحسين كفاءة العمل.
- ي. إنها مجهزة بقوس رفع دوار حاصل على براءة اختراع لتجنب خطأ القطع الناتج عن التدلى الأوسط، ومجهزة بقوس جانبي متحرك.

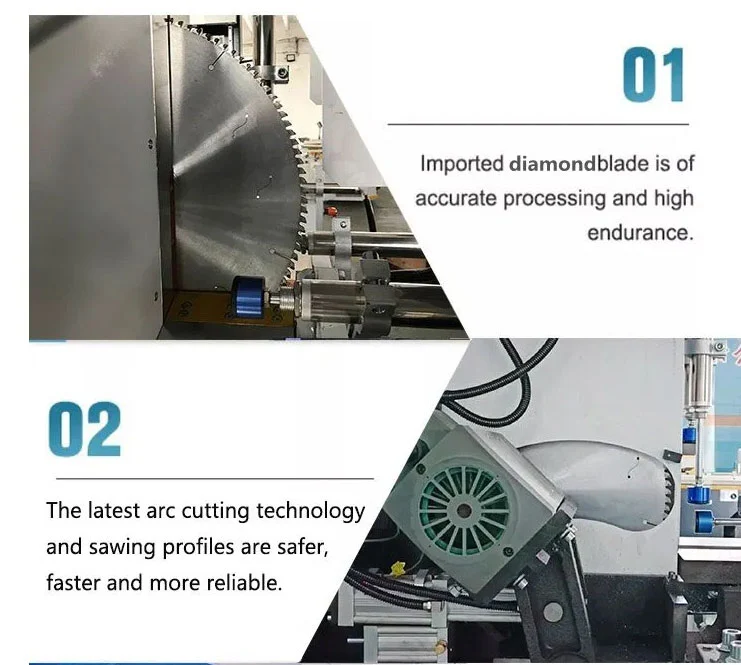

- ك. أحدث تقنيات القطع القوسي، قسم النشر أكثر أمانًا وأسرع وأكثر موثوقية.

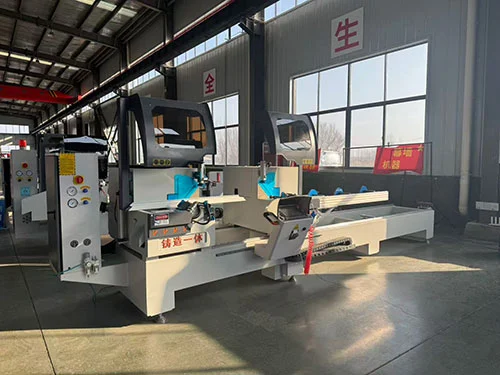

منشار ميتري مزدوج 45 و90 درجة لنافذة الألومنيوم والبلاستيك
✅ قطع دقيق ثنائي الزاوية
- • زوايا قابلة للتعديل تلقائياً:45 درجة / 90 درجة(الزوايا المتوسطة اختيارية)
- • دقة تحديد المواقع ±0.1 مم؛ وصلات ميتري نظيفة وضيقة للإطارات
✅ توافق متعدد المواد
- • التخفيضاتالألومنيوم، PVC، UPVC، العازل الحراري، النحاسالملفات الشخصية
- • الأمثل للنافذة والباب والجدار الساتر والمقذوفات المعمارية
✅ رأس مزدوج عالي الكفاءة
- • رأسان متزامنان. القطع المتزامن في كلا الطرفين
- • محرك مؤازر للرأس الأيمن لضبط الطول بسرعة ودقة
- • 2-3× أسرع من المناشير ذات الرأس الواحد. مثالية للإنتاج الضخم
✅ خيارات التحكم CNC/الرقمي
- • العرض الرقمي: قراءات سريعة للطول، عملية بسيطة
- • ترقية CNC: شاشة تعمل باللمس مقاس 10 بوصات، وتخزين البرامج، واستيراد/تصدير USB
✅ بناء ثقيل ومستقر
- • إطار فولاذي ملحوم قوي + قاعدة من الحديد الزهر. الحد الأدنى من الاهتزاز
- • المكونات المتميزة: قضبان HIWIN الخطية، وSchneider Electrics، والشفرات ذات الرؤوس الكربيدية
✅ آمن وسهل الاستخدام
- • أغطية أمان مغلقة بالكامل، وإيقاف الطوارئ، وحماية من الحمل الزائد
- • التراجع التلقائي للشفرة. لقط هوائي لعقد الملف الشخصي بشكل آمن
✅ معتمد وموثوق من CE
- • متوافقة مع معايير السلامة في الاتحاد الأوروبي. التشغيل المستمر 24/7
- • ضمان لمدة 12-24 شهرًا؛ توريد قطع الغيار على المدى الطويل
المواصفات الفنية
| مزود الطاقة | 380 فولت 50 هرتز |
| رأى محرك الرأس | 2 × 3 كيلو واط/3000 دورة/دقيقة |
| ضغط العمل | 0.6 ~ 0.8MPa |
| استهلاك الهواء | 60 لتر/دقيقة |
| طول القطع | الحد الأقصى 5000 مم 280 مم (وظيفة القطع القصيرة هي أقصر 200 مم) |
| عرض القطع | ماكس 150 ملم |
| الأعلى. منحدر القطع | 45°150×170 ملم 90°150×345 ملم |
| الأعلى. قطع أنبوب مربع | 150×200 ملم |
| زاوية القطع | 45 درجة 90 درجة |
| سرعة التغذية | قابلة للحياة بشكل مستمر 0-4 م / دقيقة |
| مواصفات شفرة المنشار | ø500 × ø30 × 4.4 × Z120 |
| البعد | 6550×1300×1800 ملم |
| وزن | 2000 كلغ |
| دقة الطول الثابت المتكرر | ≥ 0.1 مم |
| بدل زاوية قطع القسم | ± 3' |
| التسطيح من قطع الملف الشخصي | ≥ 0.02 م |
| خشونة قطع الملف الشخصي | Ra12.5μm |
المكونات الرئيسية
- شفرات المنشار: شفرات ذات رؤوس كربيد مستوردة للحصول على قطع ناعم وخالي من الحرق

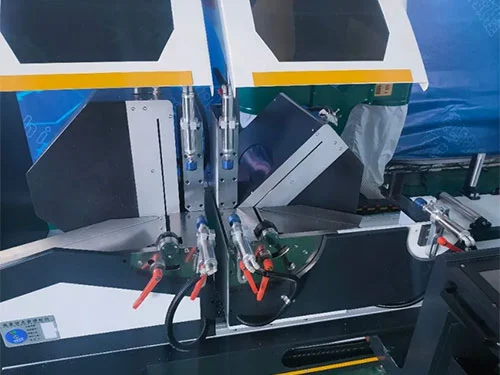

- المشابك الهوائية: مشابك أفقية/عمودية لتثبيت الملف الشخصي بشكل ثابت
- القضبان الخطية: قضبان دقيقة من تايوان HIWIN لحركة سلسة
- لوحة التحكم: شاشة رقمية بديهية أو شاشة لمس CNC مقاس 10 بوصات
- نظام السلامة: حراس متوافقون مع CE، توقف في حالات الطوارئ، حماية من الحمل الزائد
خدمة ما بعد البيع
- ضمان: 1 سنة (قطع الغيار والدعم الفني مجانًا)
- تثبيت: المهندسون متاحون للتركيب والتدريب في الخارج
- قطع غيار: العرض طويل الأجل بتكلفة المصنع
- يدعم: دعم فني عبر الإنترنت على مدار 24 ساعة طوال أيام الأسبوع (مكالمة فيديو، تشخيص عن بعد)
