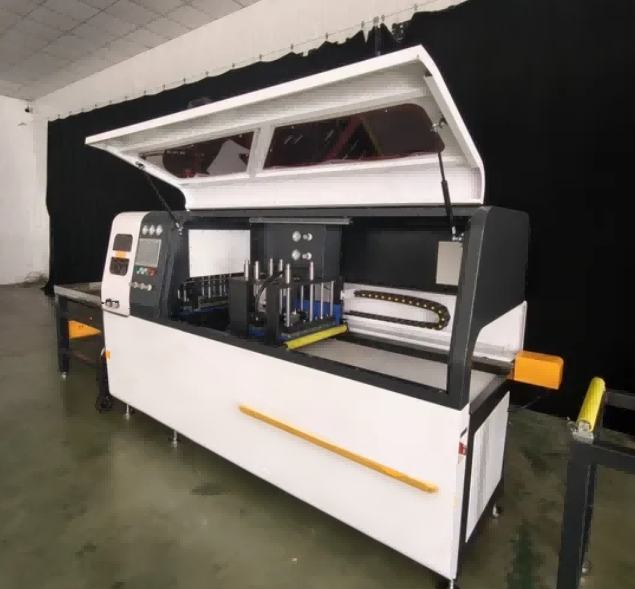

منشار دائري CNC عالي الدقة لمقاطع الألمنيوم الصناعية

المواصفات الفنية

كيف يعمل المنشار

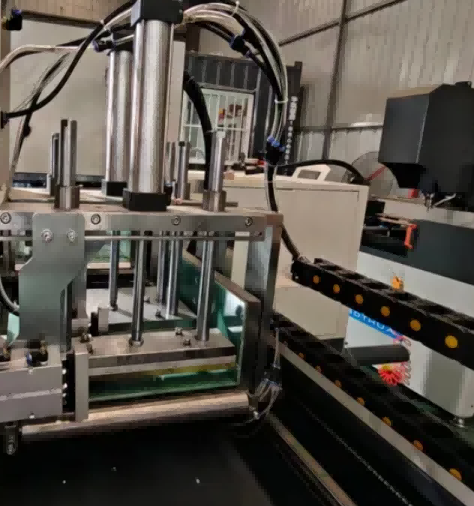

الالمنشار الدائري CNC لمقاطع الألمنيوم الصناعيةيعمل بمحور تغذية يعمل بمحرك مؤازر والذي يضع ملف التعريف أسفل شفرة المنشار وفقًا للطول المُدخل على شاشة اللمس. يقوم المشغل بتحميل بثق الألمنيوم على طاولة أسطوانة الإدخال، ويختار برنامج القطع من الذاكرة أو يدخل أبعادًا جديدة، ويبدأ الدورة. تعمل المشابك الهوائية من كلا الاتجاهين الرأسي والأفقي لتثبيت المظهر الجانبي مقابل المحطات المرجعية. ينزل رأس المنشار، المجهز بأسطوانة تخميد الغاز والسائل، عبر المادة بمعدل تغذية يتم التحكم فيه لإنتاج قطع مربع خالٍ من النتوءات. يعمل رذاذ سائل القطع المتناثر على تبريد الشفرة وقطعة العمل أثناء القطع. بعد سحب الشفرة، يتم تحرير المشابك وتقوم وحدة التغذية المؤازرة بتقديم الملف الشخصي إلى موضع القطع التالي. يقطع التكوين القياسي عند 90 درجة و±45 درجة. باستخدام وحدة زاوية CNC الاختيارية، يدور رأس المنشار إلى أي زاوية تتراوح بين 22.5 درجة و157.5 درجة تحت تحكم البرنامج.

الميزات الرئيسية

دقة القطع ±0.1 مم - تضمن التغذية التي يتم التحكم فيها بواسطة المؤازرة إمكانية تكرار استثنائية.

دورة أوتوماتيكية بالكامل - التحميل التلقائي والتثبيت والقطع والتفريغ المتكامل.

إطار عالي التحمل - هيكل فولاذي ملحوم ملحوم لتخفيف الضغط يقلل من الاهتزاز ويطيل عمر الشفرة.

قطع بدون نتوءات – تعمل سرعة الشفرة المُحسّنة ونظام التبريد بالرذاذ على تقليل مرحلة ما بعد المعالجة.

قطع زاوية مرنة - قياسي 45 درجة / 90 درجة؛ زوايا مخصصة متاحة عند الطلب.

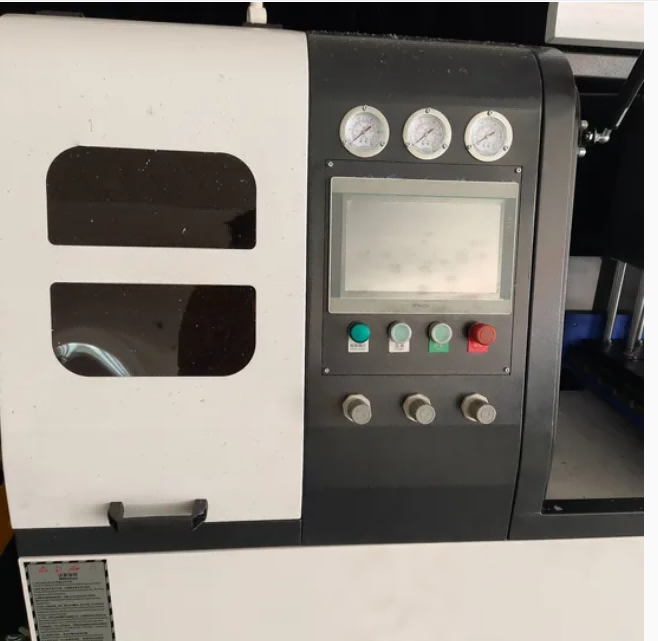

واجهة CNC سهلة الاستخدام - واجهة HMI تعمل باللمس سهلة الاستخدام للإعداد السريع والحد الأدنى من التدريب.

السلامة أولاً – حراسة مغلقة بالكامل مع أقفال أمان وخزانة كهربائية متوافقة مع CE

سيناريوهات التطبيق

ملامح النوافذ والأبواب الألومنيوم

أنظمة الحوائط الستائرية والواجهات

قطع إطار الألواح الشمسية

سحب الألمنيوم الصناعي

النقل بالسكك الحديدية وقطع غيار السيارات المصنوعة من الألومنيوم

ملامح الأثاث والمشتت الحراري

منشار دائري CNC لمقاطع الألمنيوم الصناعية وحدات ترقية اختيارية

1. هيكل قطع بدون ذيل (الذيل المتبقي ≥5 مم، استخدام عالي للمواد)
2. خط ناقل أسطواني للتحميل والتفريغ الأوتوماتيكي لمقاطع طويلة بطول 6 أمتار
3. وحدة القطع الزاوية التعسفية باستخدام الحاسب الآلي (22.5 درجة - 157.5 درجة)
4. مجمع الغبار لتخزين الرقائق ذو سعة كبيرة
5. وحدة تشخيص وإحصاءات البيانات عبر الإنترنت عن بعد لإنترنت الأشياء
6. حزمة تركيبات تثبيت متزامنة متعددة القطع
7. سفر تغذية ممتد مخصص يصل إلى 12000 مم

عملية العمل

التحميل التلقائي - يتم تحميل الملفات الشخصية عبر ناقل أسطواني أو محمل أوتوماتيكي.

تحديد المواقع بدقة - تضمن التغذية المؤازرة طول القطع الدقيق.

التثبيت الآمن - المشابك الهوائية/الهيدروليكية تثبت الملفات الشخصية بقوة.

قطع عالي السرعة – يقوم رأس المنشار الذي يتم التحكم فيه بواسطة CNC بتنفيذ عمليات قطع نظيفة ودقيقة.

إزالة الرقائق والتبريد - يحافظ التبريد المتكامل وناقل الرقائق على نظافة مساحة العمل

التعليمات

ما هي الملفات الشخصية التي يمكن لهذا المنشار CNC قطعها؟

ج: إنه مصمم لمقاطع الألمنيوم الصناعية، بما في ذلك أقسام النوافذ/الأبواب، والجدران الساترة، والإطارات الشمسية. تتوفر حلول مخصصة لسحب أكبر.

س2: هل الآلة أوتوماتيكية بالكامل؟

ج: نعم. إنها تدعم التغذية الأوتوماتيكية، التثبيت، القطع، والتفريغ، وتتطلب مشغل واحد فقط.

س3: هل يمكن القطع بزوايا غير 90 درجة؟

ج: نعم. تدعم النماذج القياسية 45 درجة و90 درجة؛ قطع الزاوية المخصصة متاح عند الطلب.

س 4: ما هي دقة القطع؟

ج: دقة التغذية هي ±0.1 مم، مما يضمن التكرار العالي للإنتاج الضخم.
