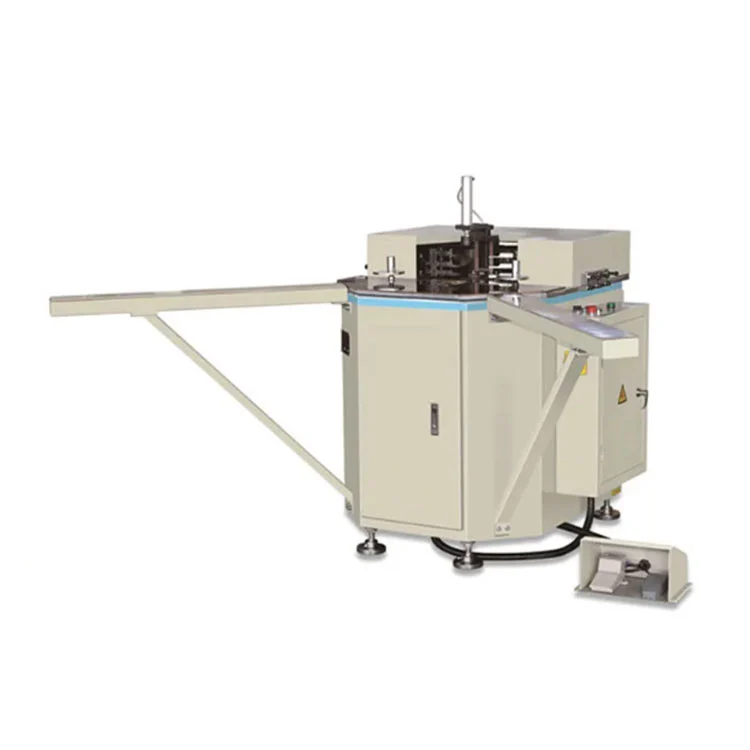

آلة الجمع بين زاوية باب ونافذة الألومنيوم برأسين 100 مم * 3500 مم

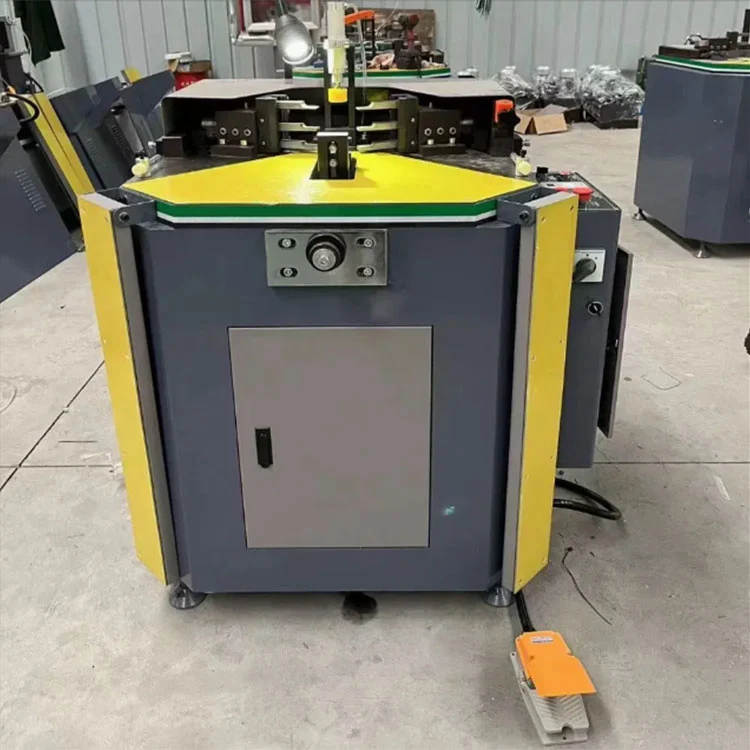

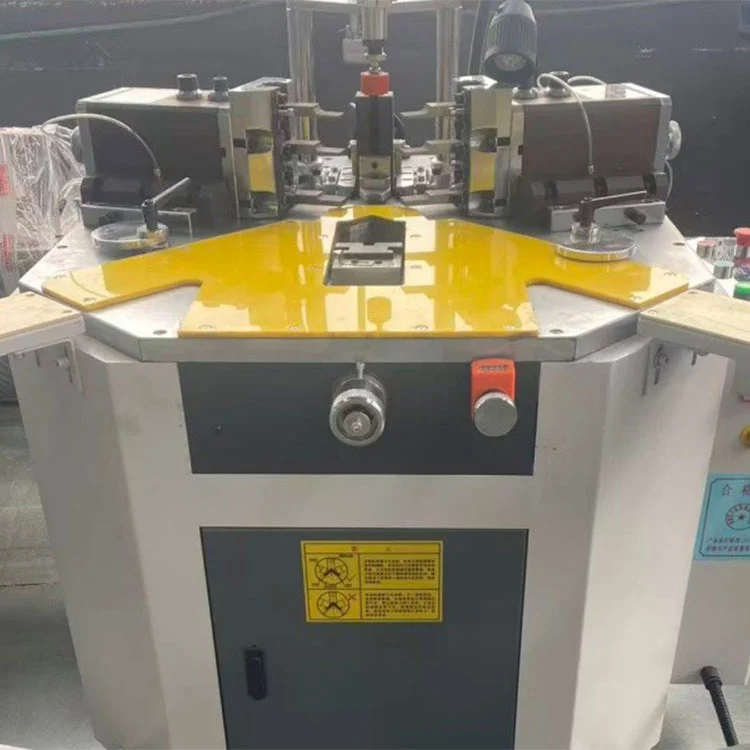

إن آلة تجميع زوايا باب ونافذة الألومنيوم ذات الرأسين 100 مم * 3500 مم Lebulang (وتسمى أيضًا آلة تجعيد الزاوية ذات الرأس المزدوج) عبارة عن وحدة هيدروليكية نصف أوتوماتيكية مصممة لتجعيد جوانب الألومنيوم بزاوية 90 درجة في إنتاج النوافذ والأبواب. إنه ينهي زاويتين في دورة واحدة، ويدعم عرض الملف الشخصي حتى 100 مم وطول الإطار الأقصى 3500 مم، وهو مثالي لتصنيع الدفعات المتوسطة إلى الكبيرة من إطارات الألومنيوم عالية القوة. مصنعنا في الصين.
تم تصميم هذه الوحدة الهيدروليكية ذات الرأس المزدوج لتجعيد زاوية 90 درجة لإطارات النوافذ والأبواب المصنوعة من الألومنيوم، وتكمل زاويتين في دورة واحدة. تصل سعة عرض الملف الشخصي إلى 100 مم، والحد الأقصى لطول الإطار المستوعب هو 3500 مم. الحد الأدنى لحجم الإطار هو 450 × 450 مم، ويغطي كلا من التجميعات القياسية والمتضخمة إلى حد ما.
يوفر النظام الهيدروليكي ضغطًا مقدرًا يتراوح بين 15 و18 ميجا باسكال، مما ينتج عنه قوة تجعيد متسقة لمفاصل الزوايا الضيقة والخالية من الفجوات. يعمل رأسان في وقت واحد، مما يقلل وقت الدورة مقارنة بالبدائل ذات الرأس الواحد. تعمل المشابك الهوائية قبل بدء التجعيد، مع تطبيق الشد المسبق الذي يحافظ على المظهر الجانبي في مكانه ويساعد على منع التشوه أثناء عملية الربط.

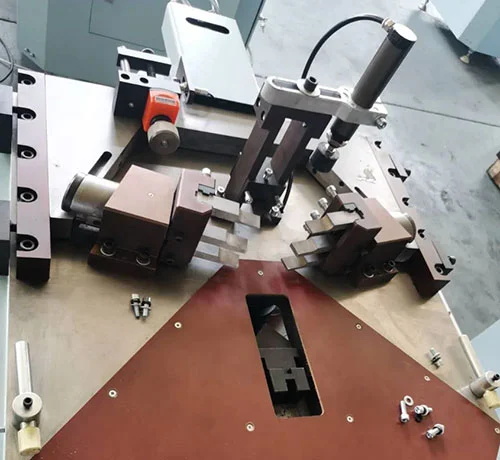

تعديلات تحديد المواقع والأدوات ميكانيكية. تتحرك كتل تحديد الموقع الداخلية والخارجية عموديًا، ويمكن إعادة وضع سكاكين التجعيد من الأمام إلى الخلف وكذلك من اليسار إلى اليمين. يسمح نطاق الحركة هذا للماكينة بالتكيف مع المقاطع العرضية المختلفة دون الحاجة إلى أدوات مخصصة لكل شكل. تحمل الأدلة الخطية التجميعات المتحركة، مع الحفاظ على دقة دمج الزوايا في حدود ±0.1 مم وخطأ التماس أقل من 0.15 مم.
تعمل الوحدة بمصدر 380 فولت ثلاثي الطور وتستهلك 1.5 كيلو واط من الطاقة. خزان الزيت الهيدروليكي سعة 20L يدعم دائرة العقص، ويبقى ضغط الهواء العامل بين 0.5 و0.8 MPa. تشمل الاستخدامات النموذجية إطارات النوافذ، والنوافذ المنزلقة، والعازلة للحرارة، وتجميع ألواح الأبواب المصنوعة من الألومنيوم، ووصلات 90 درجة أو وصلات عرضية في تصنيع الحائط الساتر. تبلغ أبعاد الماكينة 1200 × 1100 × 1300 ملم.
Lebulang Machine، التي قامت بتصنيع معدات معالجة مقاطع الألمنيوم في مصنعها الصيني منذ ما يقرب من 30 عامًا، تزود آلة تجميع الزاوية هذه بشهادة CE. تتوفر تكوينات OEM مخصصة، ويتم توفير المعدات على أساس المصنع مباشرة. تم تصميم التصميم للصيانة اليومية المباشرة، ويتم تضمين إرشادات التثبيت عن بعد دون أي رسوم إضافية.
آلة الجمع بين زاوية باب ونافذة الألومنيوم برأسين 100 مم * 3500 مم
- رأسين العقص في وقت واحدالانتهاء من طلقة واحدةزاويتان 90 درجة; 2× كفاءة مقارنة بالآلات ذات الرأس الواحد، مثالية للإنتاج الضخم.
- ✅ سعة كبيرة 100 مم × 3500 ممأقصى عرض للملف الشخصي100 ملم، الحد الأقصى لطول الإطار3500 ملم; الحد الأدنى لحجم الإطار450×450 ملميناسب إطارات الألومنيوم القياسية والكبيرة الحجم.
- ✅ نظام هيدروليكي عالي التحملالضغط المقدر15-18 ميجا باسكالقوة تجعيد قوية تضمن وصلات زاوية صلبة وخالية من الفجوات.

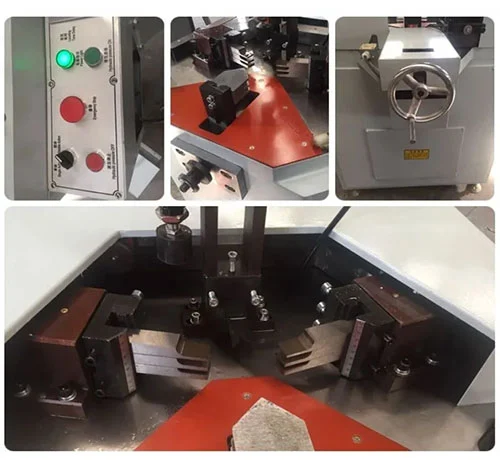

- ✅ تحديد المواقع بدقة وقابل للتعديلكتل تحديد المواقع الداخلية/الخارجيةأعلى/أسفل قابل للتعديل; سكاكين العقصأمامي/خلفي، يسار/يمين قابل للتعديللمختلف أقسام الملف الشخصي.
- ✅ التثبيت الهوائي والشد المسبقالتثبيت التلقائي مع الشد المسبق يمنع تشوه المظهر الجانبي؛ يضمن زوايا دقيقة 90 درجة وطبقات ضيقة.
- ✅ أدلة خطية عالية الدقةحركة سلسة ومستقرة. دقة الجمع بين الزوايا± 0.1 ملم، دقة قطرية متسقة.

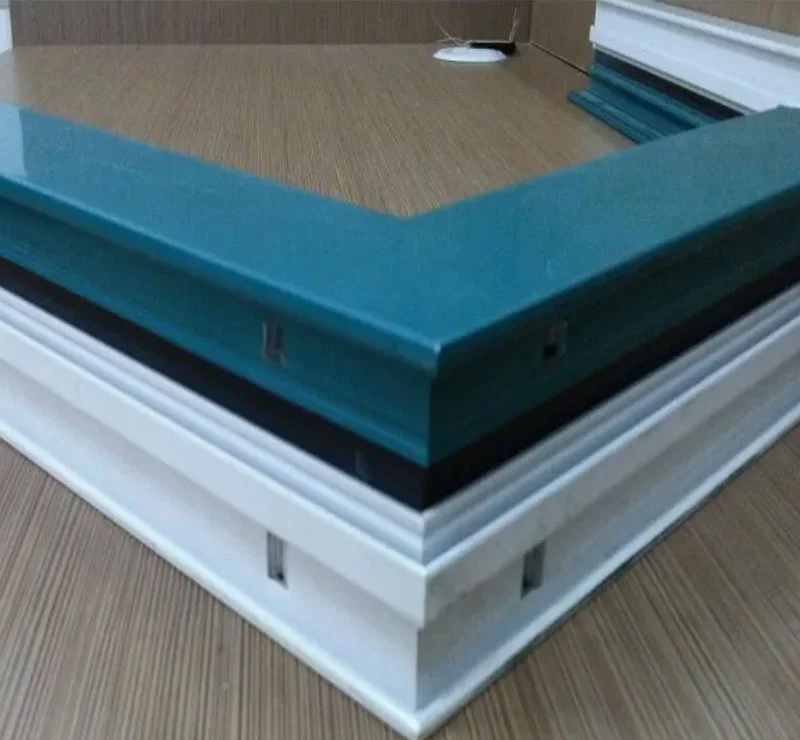

100 مم * 3500 مم آلة الجمع بين زاوية باب ونافذة الألومنيوم برأسين، عينات عمل من آلة دمج زاوية آلة النافذة لباب نافذة الألومنيوم
المواصفات الفنية
| الجهد االكهربى | 380 فولت/50 هرتز |
| قوة | 1.5 كيلو واط |
| سعة خزان الزيت | 20 لتر |
| عرض الملف الشخصي | 90 ملم |
| ضغط الزيت المقدر | 15 ميجا باسكال |
| ضغط الهواء | 0.5-0.8 ميجا باسكال |
| خطأ التماس | <0.15 ملم |
| البعد | 1200x1100x1300 ملم |
سيناريوهات التطبيق
صناعة نوافذ الألمنيوم
بابية، منزلقة، وإطار نافذة عازل للحرارة.
إنتاج أبواب الألمنيوم
المدخل والشرفة ومجموعة إطار باب من الألومنيوم المقاوم للحريق.
ستائر الحوائط والواجهات
الجمع بين المليون والعارضة واللوحة الخارجية بزاوية 90 درجة.
المصانع المتوسطة والكبيرة
فعالة من حيث التكلفة للإنتاج الضخم مع متطلبات الإنتاج العالية.
التعليمات
س: هل يمكن لمعدات Zhonglin CNC تلبية الاحتياجات المتنوعة (على سبيل المثال، إطارات الأبواب/النوافذ ومقاطع الحائط الساتر المصنوعة من الألومنيوم)؟
ج: نعم. نحن نقدم الباب/النافذة الذكية، والجدار الساتر الألومنيوم/معدات الألومنيوم الصناعية والحلول المخصصة. تتعامل محطة العمل G20/G50 مع العملية الكاملة للباب/النافذة؛ منشار ZLSJ-HCNC يقطع جوانب الحائط الساتر (45°-135°). نحن نطابق المعدات مع العملية الخاصة بك.
س: هل تشعر بالقلق بشأن العملية المعقدة والحاجة إلى العديد من العمال المهرة بعد الشراء؟ ما هو الحل جينان؟
ج: الشركة المصنعة لدينا عتبات أقل من خلال التصميم والخدمة. المعدات لديها "عملية مقاومة للخداع" (هوية البيانات التلقائية، لا توجد برمجة معقدة). نحن نقدم تدريبًا مجانيًا وإرشادات التثبيت والخدمة عن بعد لتقليل الاعتماد على العمال المهرة.
س: ماذا عن دقة واستقرار معالجة المعدات الخاصة بك (أمر بالغ الأهمية لجودة منتجاتنا وكفاءتها)؟
ج: نحن نتبع "الدقة والموثوقية والاحترافية". الأجهزة: أكثر من 100 آلة متطورة (مثل مراكز التصنيع) والأجزاء الأساسية ذات العلامات التجارية العالية (HIWIN، Schnider)؛ تحتوي بعض المعدات على موضع تكرار ± 0.02 مم، وقطع ± 0.1 مم، ودقة طحن ± 0.05 مم. العمليات: الأدوات الماسية، وأنظمة المؤازرة، وهياكل الصب، وضبط طاقة الليزر تلقائيًا. كل ذلك يتجنب إعادة العمل، ويضمن جودة مستقرة ويعزز الكفاءة.
