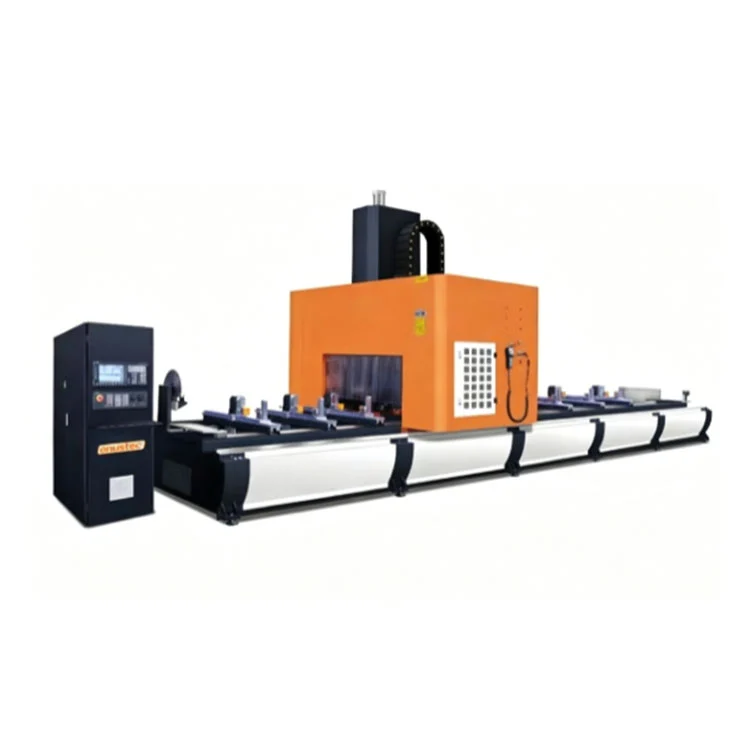

مركز تصنيع جسر الرافعة ذو 5 محاور للجدار الساتر

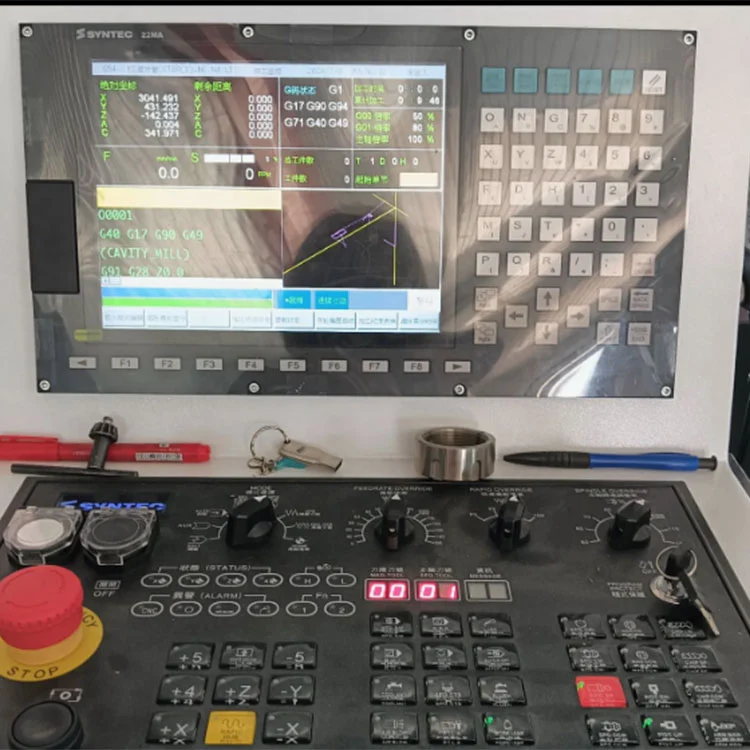

تم تصنيعها بواسطة Lebulang Machine في مصنعها في جينان بالصين - والذي يعمل منذ عام 1996 -مركز تصنيع جسر الرافعة ذو 5 محاور للجدار الساترحاصل على شهادة CE وISO 9001 ويتم توفيره من المصنع مباشرة مع دعم OEM/ODM. يقوم مركز CNC ذو 5 محاور بجسر متحرك بمعالجة مقاطع حائط ستائرية طويلة من الألومنيوم في مشبك واحد، ويقوم بالطحن والحفر والنشر والنقر على وجوه متعددة. يتيح عمود الدوران HSD عالي السرعة (12 كيلووات أو 15 كيلووات، حتى 18000 دورة في الدقيقة) ومجلة مكونة من 12 أداة بالإضافة إلى محطة شفرات منشار مخصصة (بحد أقصى 400 مم) إجراء تغييرات تلقائية للأداة. يوفر نظام التحكم Siemens 828D أو OSAI ذو المحاور الخمسة RTCP وتصنيع البندول والقياس التلقائي للأداة. يبلغ طول المحور السيني القياسي 6500 مم، ويمكن تمديده إلى 9400 مم.

الميزات الرئيسية

• المعالجة المتزامنة ذات 5 محاور:تعمل المحاور X وY وZ وA وC معًا ضمن RTCP للحفاظ على طرف الأداة بدقة على المسار. يصل الإعداد الواحد إلى خمسة وجوه ونهاية الملف الشخصي، مما يمنع إعادة التثبيت.
• القدرة طويلة الملف الشخصي:يتحرك المحور X حتى 6500 مم بشكل قياسي (7000 مم أو 9400 مم اختياريًا) ويتعامل مع مقذوفات الحائط الساتر كاملة الطول دون تغيير موضعها.

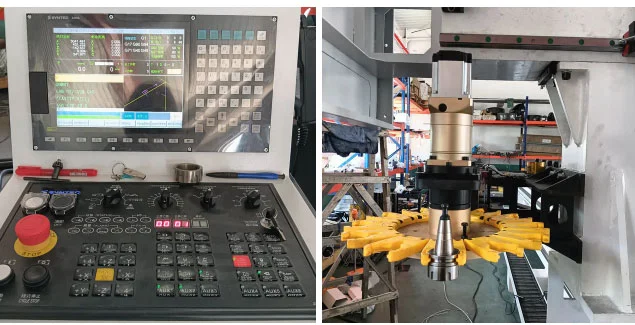

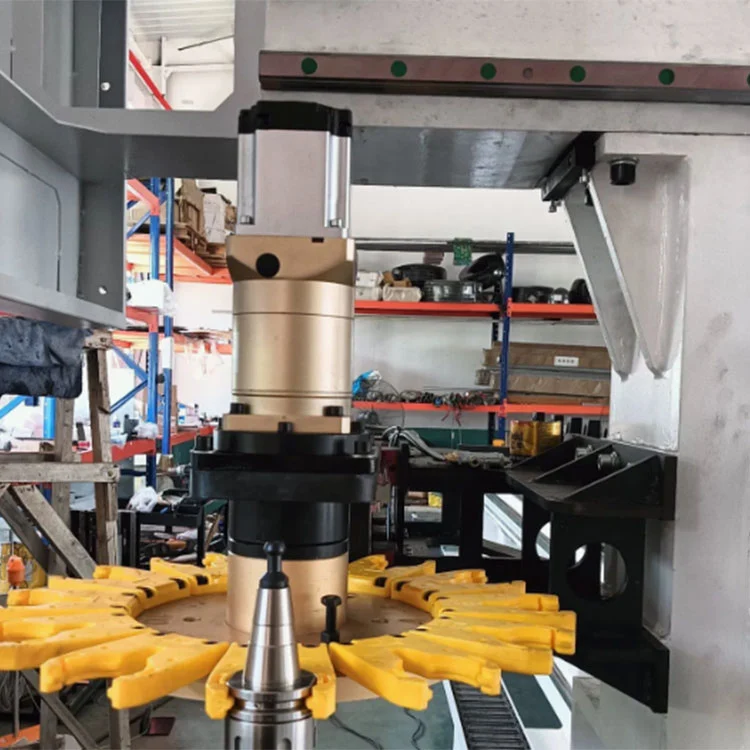

• النشر والطحن المتكامل:يتم تبديل مخزن الأدوات الذي يحتوي على 12 موضعًا ومحطة شفرات المنشار المجاورة (Φ400 مم) تلقائيًا بين المطاحن النهائية والمثاقب والصنابير والمنشار الدائري للقطع حسب الطول والتثقيب ضمن برنامج واحد.
• المغزل HSD:يوفر المحرك المبرد بالهواء بقدرة 12 كيلووات أو 15 كيلووات سرعات تتراوح من 0 إلى 18000 دورة في الدقيقة، وهو مناسب لسبائك الألومنيوم والمقاطع الفولاذية ذات الجدران الرقيقة.
• الدقة والتكرار:توفر الموجهات الخطية والبراغي الكروية المؤازرة إمكانية تحديد موضع ±0.01 مم وقابلية تكرار ±0.005 مم، مما يلبي تفاوتات المفاصل الضيقة المطلوبة في جدران الستائر الموحدة.
• عملية البندول:يدعم عنصر التحكم وضع البندول — حيث يتم تصنيع قطعة عمل واحدة بينما يقوم المشغل بتحميل قطعة أخرى في منطقة تركيب منفصلة، ​​مما يقلل من وقت الخمول.

المواصفات الفنية

كيف يعمل

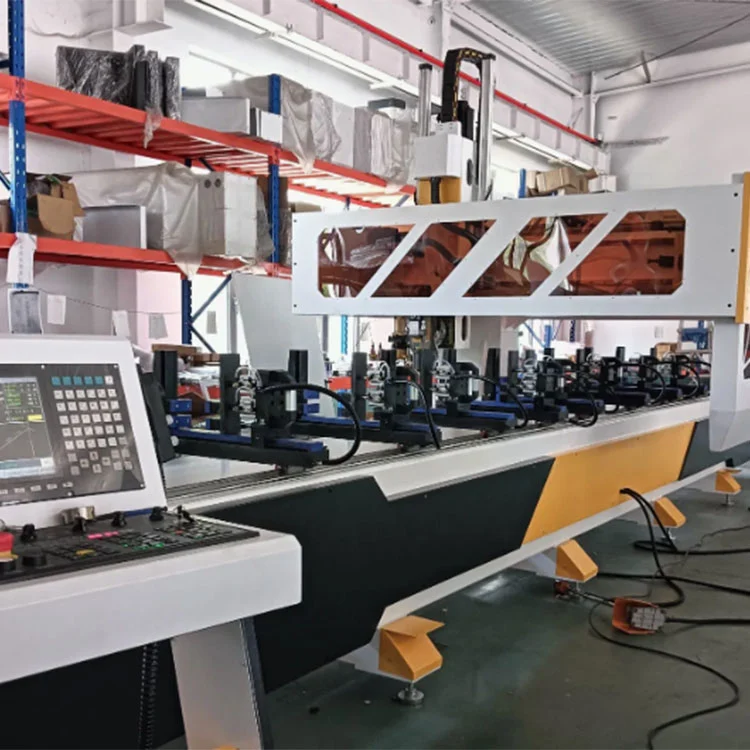

المركز تصنيع جسر الرافعة ذو 5 محاور للجدار الساترتعمل بجسر متحرك فوق طاولة عمل ثابتة. يقوم المشغل بوضع بثق الألمنيوم على الطاولة ويقوم بتنشيط التثبيت الهوائي أو الهيدروليكي. يتم تحميل برنامج G‑code المكتوب مسبقًا من خلال عنصر تحكم Siemens أو OSAI. تتحرك القنطرة على طول المحور X إلى موضع المعالجة الأول، ويقوم الرأس ذو المحاور الخمسة بتوصيل المغزل إلى الزاوية المطلوبة. يقوم RTCP تلقائيًا بتعويض إزاحات طول الأداة أثناء الحركات الدوارة، بحيث يتبع طرف الأداة المسار المبرمج بدقة. يتم إجراء عمليات مثل الحفر والطحن والنقر والنشر على وجوه متعددة دون فك المظهر الجانبي. عندما ينتهي تسلسل المعالجة في منطقة واحدة، تنتقل القنطرة إلى المنطقة التالية، أو تدخل الآلة في وضع البندول، مما يسمح للمشغل بتفريغ الجزء النهائي وتحميل جزء جديد بينما تستمر المعالجة على التركيبات المجاورة. تتم إزالة الرقائق بواسطة ناقل متكامل.

نطاق التطبيق الرئيسي

التطبيقات النموذجية لمركز تصنيع جسر الرافعة ذو 5 محاور للجدار الساتريشمل:

1. إطارات حائط ستارة من الألومنيوم موحدة للمباني الشاهقة
2. مقذوفات للواجهات الزجاجية ذات الإطار المخفي والإطار المكشوف
3. مفاصل زوايا الحائط الساتر ومقاطع الواجهة ذات الأشكال الخاصة
4. غرفة مشمسة، ومنور، ونوافذ وأبواب كبيرة من الألومنيوم
5. أقواس دعم من الألومنيوم للحوائط الساتر الزجاجية المدعومة بالنقاط
6. واجهة ألومنيوم صناعية وجوانب جدارية فولاذية مزخرفة
7. مقاطع ألومنيوم خفيفة الوزن في مجال الطيران (متوافقة مع مختلف الصناعات)

المواد الخام المناسبة: سبائك الألومنيوم 6063، والبثق المجوف، والألمنيوم الصلب، والفولاذ الرقيق الجدران، والمقاطع المعمارية البلاستيكية.

التعليمات

س: كيفية استخدام جهازك؟

ج: تخضع كل آلة لاختبار المصنع وتعديله قبل الشحن. يتم توفير دليل فيديو شامل ووثائق مكتوبة. يتوفر الدعم عن بعد أيضًا لأسئلة الإعداد واستكشاف الأخطاء وإصلاحها.

س: ما هو وقت التسليم؟

ج: يستغرق الإنتاج عادةً من 15 إلى 25 يوم عمل بعد استلام مبلغ الوديعة.

س: ما هي شروط الدفع؟

ج: إيداع 30% من T/T عند تأكيد الطلب، مع رصيد 70% المتبقي المستحق قبل الشحن.

س: هل أنت مصنع أو شركة تجارية؟

ج: Lebulang Machine هي شركة مصنعة لها منشأة إنتاج خاصة بها في جينان، الصين. نقوم أيضًا بتوريد معدات الأبواب والنوافذ التكميلية لخدمة الشباك الواحد.

س: كيف هي قدرتك في ورشة العمل الخاصة بك؟

ج: إن قدرتنا الإنتاجية السنوية تتجاوز 800 قطعة من الآلات.
