ماكينة كبس الزوايا ذات الأربعة رؤوس CNC

الميزات الأساسية

• العقص المتزامن بأربعة رؤوس:الماكينة كبس الزوايا ذات الأربعة رؤوس CNCيكمل جميع الزوايا الأربع للإطار في دورة ضغط واحدة. وهذا يقلل من وقت التعامل مقارنة بالبدائل ذات الرأس الواحد أو الرأس المزدوج، حيث يجب إعادة وضع الإطار وإعادة تثبيته لكل زوج من الزوايا.
• تحديد المواقع المؤازرة باستخدام الحاسب الآلي:يتم وضع كل رأس تجعيد بواسطة محرك مؤازر يقود لولبًا كرويًا. يختار المشغل حجم الإطار على شاشة اللمس، وتتحرك الرؤوس تلقائيًا إلى المواضع المطلوبة. يقوم نفس النظام بتخزين وصفات إطارات متعددة. يتم تحديد دقة تحديد المواقع المتكررة عند ±0.1 مم، مع وجود خطأ قطري عادةً في حدود 1 مم وخطأ في التماس أقل من 0.15 مم في التشكيلات المعدة بشكل صحيح.
• نطاق حجم الإطار:تتعامل الماكينة مع إطارات يتراوح ارتفاعها من 550 × 550 مم إلى 1800 مم وعرضها 3000 مم، مما يغطي معظم أبعاد إطارات النوافذ والأبواب المصنوعة من الألومنيوم الموجودة في الإنتاج السكني والتجاري.
• نظام العقص الهيدروليكي:يتم تشغيل كل رأس بواسطة أسطوانة هيدروليكية بضغط زيت مقدر يبلغ 15 ميجا باسكال وقوة تجعيد إجمالية تبلغ 48 كيلو نيوتن. تستخدم الدائرة الهيدروليكية تسلسل الضغط المرتفع والمنخفض المكون من مرحلتين: شوط الاقتراب السريع يقلل من وقت الدورة، بينما يضمن تثبيت الضغط العالي في نهاية الشوط اتصالاً زاوية محكمًا.
• المشابك المتحركة الهوائية:تتحرك وحدات التثبيت للأمام تلقائيًا لتحميل الإطار وتتراجع بعد العقص للتفريغ. يتم تطبيق قوة التثبيت من اتجاهين لتثبيت المظهر الجانبي في موضعه وتقليل خطر التشوه أثناء شوط الضغط.

المواصفات الفنية

كيف يعمل

الماكينة كبس الزوايا ذات الأربعة رؤوس CNCيعمل بتسلسل يبدأ بإدخال أبعاد الإطار على شاشة اللمس. رؤوس التجعيد الأربعة، كل منها مثبتة على محاور لولبية كروية مدفوعة مؤازرة، تتحرك تلقائيًا إلى المواضع المبرمجة. يقوم المشغل بوضع مقاطع الألمنيوم المقطوعة والمجهزة في تركيبات التثبيت. تعمل المشابك الهوائية على تثبيت الملامح في مكانها، مما يؤدي إلى الضغط من الاتجاهين الرأسي والأفقي. بمجرد تثبيتها، يتم تنشيط الدائرة الهيدروليكية على مرحلتين: يؤدي التقدم السريع للضغط المنخفض إلى تحريك أدوات التجعيد لتلامس زوايا الشكل، ويطبق الضغط العالي قوة تجعيد كاملة تبلغ 48 كيلو نيوتن لإكمال مفصل الزاوية. بعد فترة الانتظار، يتم تحرير المشابك، وتتراجع أدوات التجعيد، ويمكن إزالة الإطار النهائي. يتم الانتهاء من جميع الزوايا الأربع في دورة واحدة، لذلك لا يحتاج الإطار إلى تغيير موضعه.

المكونات الرئيسية

• المحركات المؤازرة والمسامير الكروية:يتم وضع كل رأس من الرؤوس الأربعة بشكل مستقل بواسطة محرك سيرفو يعمل بالتيار المتردد مقترنًا ببرغي كروي دقيق. يوفر هذا الترتيب إمكانية تكرار ± 0.1 مم ويسمح بإعادة وضع الرؤوس لتناسب أحجام الإطارات المختلفة دون تعديل يدوي.

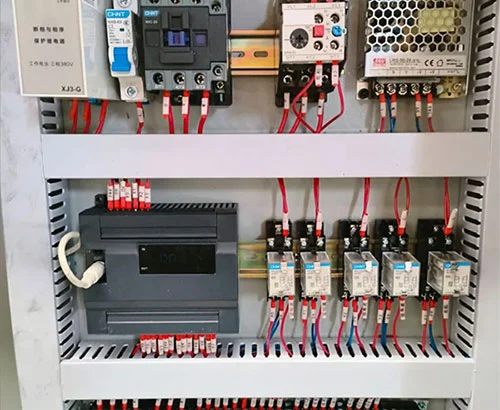

• وحدة الطاقة الهيدروليكية:يقوم خزان سعة 60 لترًا بتزويد الزيت بأربع أسطوانات هيدروليكية من خلال مشعب مزود بصمامات التحكم في الضغط. تتم إدارة تسلسل الضغط العالي والمنخفض على مرحلتين بواسطة PLC من خلال صمامات الملف اللولبي.

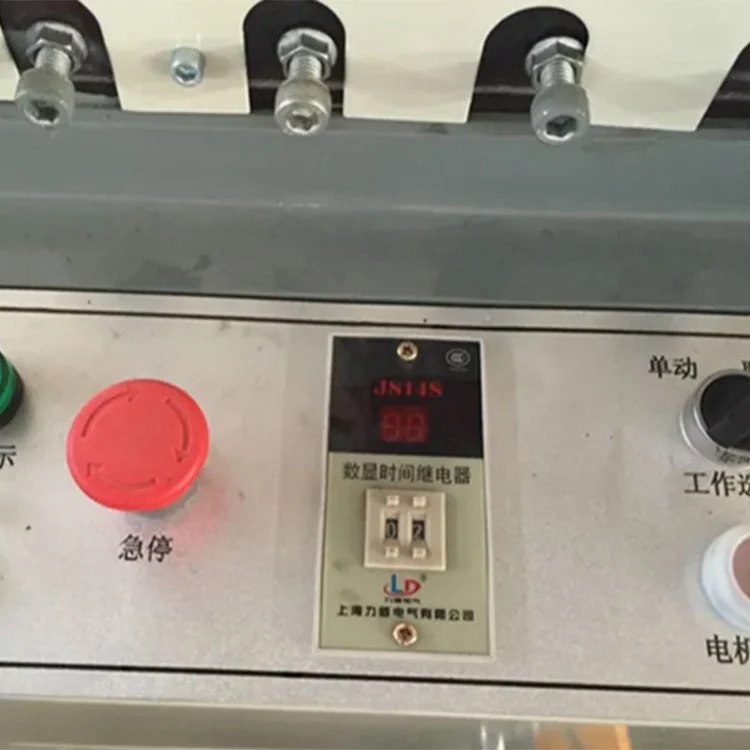

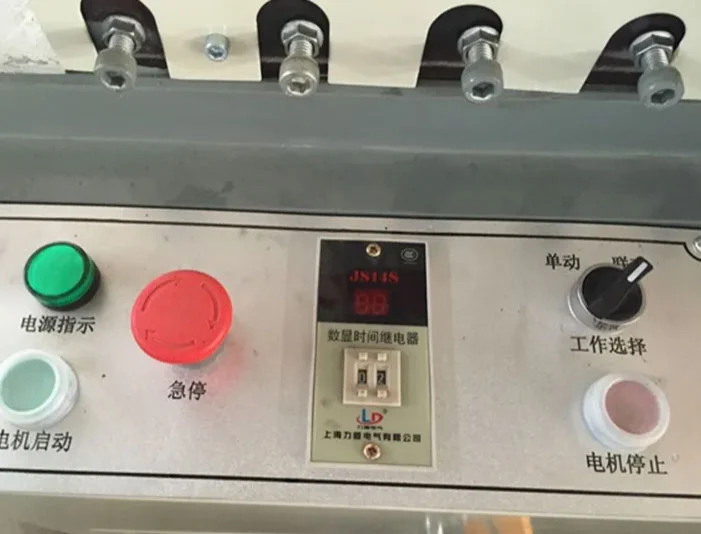

• شاشة تعمل باللمس وPLC:تعرض شاشة اللمس الصناعية إعدادات حجم الإطار والبرامج المخزنة وعدادات الإنتاج ورسائل الإنذار. يمكن حفظ واستدعاء وصفات المعلمات لأبعاد الإطار المنتجة بشكل شائع.

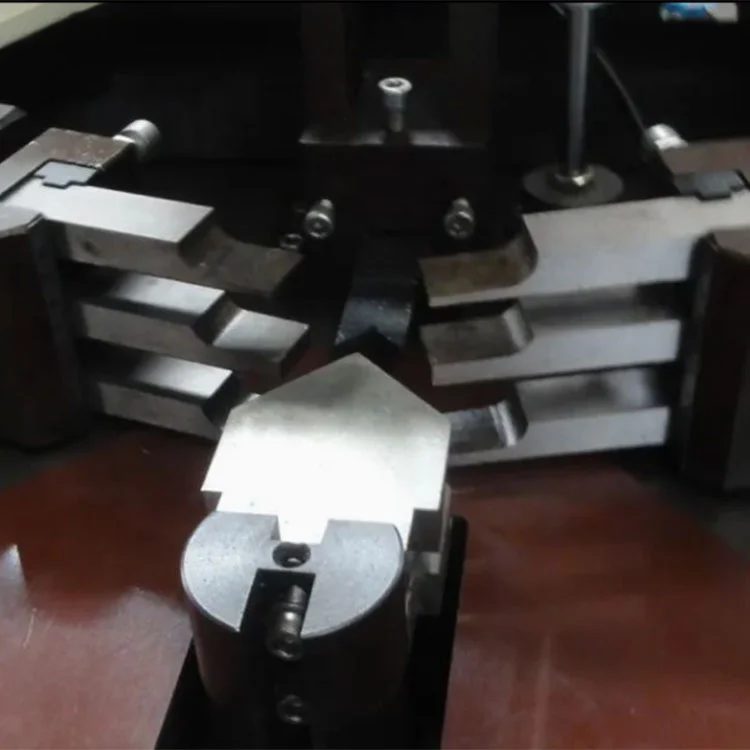

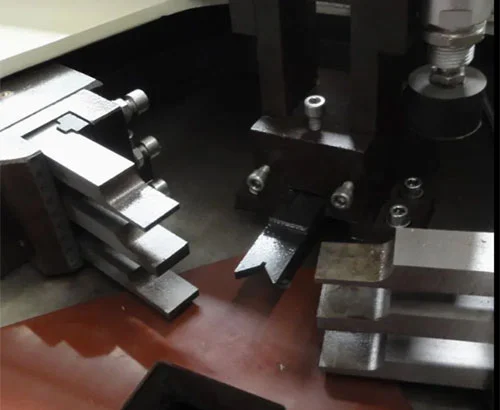

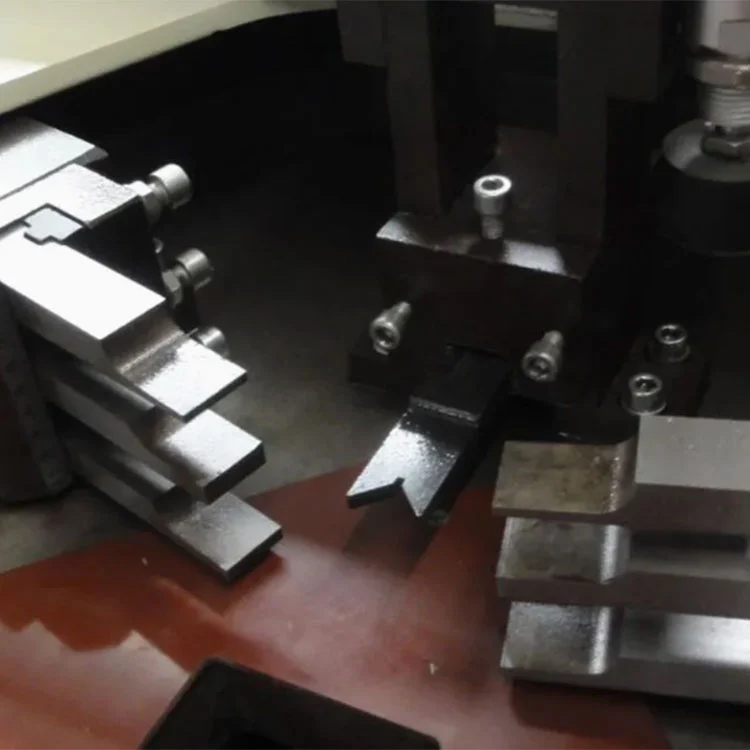

• أدوات العقص:يتم تصنيع سكاكين العقص المصنوعة من الفولاذ المقوى لتتناسب مع الشكل الهندسي للملف الشخصي. يمكن استبدال مجموعات الأدوات بمقاطع عرضية مختلفة لملف التعريف. السكاكين قابلة للتعديل من أجل العمق والمحاذاة.

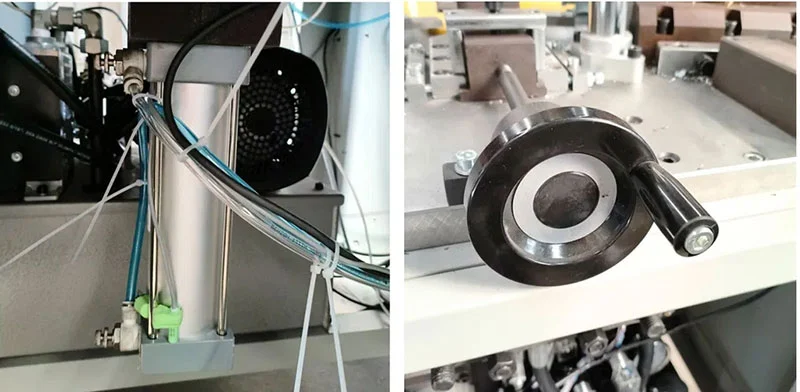

• نظام لقط هوائي:تتحرك المشابك للأمام وتتراجع على الأدلة الخطية. يتم توفير قوة التثبيت بواسطة أسطوانات هوائية ذات ضغط منظم عند 0.5-0.8 ميجا باسكال. يطبق تصميم التثبيت ثنائي الاتجاه القوة من الجانبين لتثبيت المظهر الجانبي أثناء العقص.
• إطار الآلة:يدعم الهيكل الفولاذي الملحوم الرؤوس الأربعة المتحركة وطاولة العمل المركزية الثابتة. تم تصميم الإطار لمقاومة قوى التفاعل المتولدة أثناء العقص والحفاظ على محاذاة الرأس بمرور الوقت.

سيناريوهات التطبيق

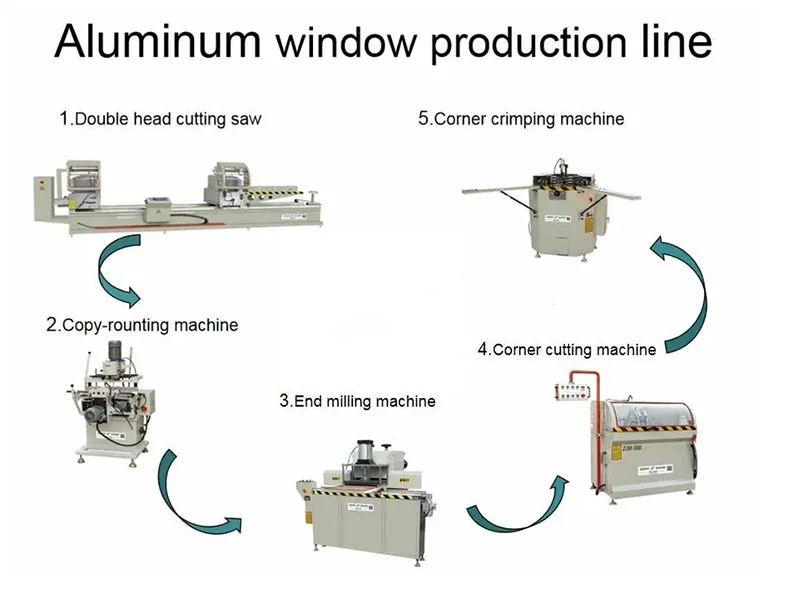

صناعة نوافذ الألمنيوم

تجعيد إطارات النوافذ المعزولة، المنزلقة، والعازلة للحرارة.

إنتاج أبواب الألمنيوم

تجميع الزوايا لأبواب المدخل، وأبواب الشرفات، وأبواب الألومنيوم المقاومة للحريق، وإطارات الأبواب الداخلية المصنوعة من الألومنيوم.

الحائط الساتر وملامح البناء

تجعيد زاوية 90 درجة لقوائم الألمنيوم والعوارض وملامح الواجهة.

إنتاج كبير الحجم

يُستخدم في مصانع الأبواب والنوافذ المصنوعة من الألومنيوم المتوسطة والكبيرة، حيث يؤدي إكمال أربع زوايا في دورة واحدة إلى تقليل وقت المعالجة لكل إطار ودعم الإنتاج اليومي الأعلى.

الشركة المصنعة والضمان

تقوم شركة Shandong Lebulang Precision Machinery Co., Ltd.، التي تعمل تحت اسم Lebulang Machine، بإنتاج معدات معالجة النوافذ والأبواب المصنوعة من الألومنيوم والـ PVC في منشأتها في جينان منذ عام 1996. وتدير الشركة البحث والتطوير والتصنيع والتجميع والاختبار والمبيعات داخل الشركة. الماكينة كبس الزوايا ذات الأربعة رؤوس CNCتم تصميمه بموجب هذا النظام المتكامل ويتم تزويده مباشرة من المصنع بشهادة CE وISO 9001. يغطي الضمان لمدة سنة الهيكل الرئيسي. يتم تضمين الدعم الفني عن بعد، بما في ذلك تشخيص الفيديو وتوجيهات التشغيل. يتم تخزين قطع الغيار مثل سكاكين العقص والأختام وعناصر التصفية ويمكن طلبها بشكل منفصل. يمكن ترتيب التركيب والتشغيل في الموقع مقابل تكلفة إضافية.

التعليمات

س1: ما الذي يعنيه CLM4S؟

ج: ماكينة زاوية CNC مؤازرة بأربعة رؤوس. يشير الرقم "4" إلى رؤوس التجعيد الأربعة المستقلة.

س2: ما هو الحد الأقصى لحجم الإطار الذي يمكن للجهاز التعامل معه؟

ج: يتعامل التكوين القياسي مع الإطارات التي يصل ارتفاعها إلى 1800 مم وعرضها 3000 مم. يمكن مناقشة الأحجام غير القياسية في وقت الطلب.

س 3: هل الآلة صعبة التشغيل للعمال الجدد؟

ج: يتم التشغيل من خلال شاشة تعمل باللمس مع برامج الإطار المخزنة. يتم توفير دليل اللغة الإنجليزية والتدريب بالفيديو. يتعلم معظم المشغلين الروتين اليومي خلال يوم أو يومين عمل.

س 4: ما هي أنواع شروط الدفع والتسليم المتاحة؟

ج: يمكن أن يتم الدفع عن طريق T/T أو L/C بالعملات الرئيسية بما في ذلك الدولار الأمريكي واليورو والجنيه الإسترليني. شروط التسليم القياسية هي FOB Qingdao أو Jinan. يتم أيضًا قبول CFR وCIF وEXW اعتمادًا على وجهة الشحن.

س 5: هل يمكن تخصيص أدوات العقص لملفات تعريف محددة؟

ج: نعم، يمكن تصنيع سكاكين التجعيد لتتناسب مع المقطع العرضي الخاص بالعميل. مطلوب عينة ملف تعريف أو رسم أثناء عملية الطلب لإنتاج مجموعة الأدوات الصحيحة.
