خط إنتاج الألومنيوم ذو القطع الحراري المزدوج 4+2 محور ميلر

تم تصنيع خط إنتاج مقاطع الألمنيوم المكسورة حراريًا ذو القطع المزدوج 4+2 بواسطة Lebulang Machine في مصنعها في جينان، الصين. تقوم الشركة بإنتاج معدات الأبواب والنوافذ المصنوعة من سبائك الألومنيوم منذ عام 1996، ويتم بيع خط الإنتاج مباشرة من المصنع. يتم قبول تكوينات OEM/ODM. تم تصميم هذه الطحنة النهائية لإنتاج كميات كبيرة من مقاطع الكسر الحراري، باستخدام مغزلين مستقلين يقطعان في كلا الاتجاهين دون شوط عودة خامل. يقوم نظام CNC ذو 4+2 محور بوضع المغازل وتحويل اتجاهها بين 0° و90° تلقائيًا. تحافظ القاعدة المصنوعة من الحديد الزهر، وقضبان التوجيه الخطية، والمحركات اللولبية الكروية على دقة تحديد المواقع في حدود ±0.02 مم، كما تعمل شاشة تعمل باللمس مقاس 7 بوصات مع برامج محملة مسبقًا على إدارة الإعدادات.

خط إنتاج الألومنيوم ذو القطع الحراري المزدوج 4+2 محور ميلر

• نظام القطع المزدوج:يسمح عمودان مستقلان، أحدهما للأمام والآخر للخلف، بالقطع في كلا الاتجاهين على طول الملف الشخصي. لا تتطلب دورة الطحن شوط رجوع خامل، مما يقلل من إجمالي وقت الدورة مقارنة بالآلات ذات المغزل الواحد التي تقطع في اتجاه واحد فقط.
• التحكم باستخدام الحاسب الآلي 4+2 محور:أربعة محاور مؤازرة لإدارة التغذية وتحديد المواقع الخطية؛ يقوم محوران دواران إضافيان بتبديل المغازل بين 0 درجة و90 درجة تلقائيًا. يسمح هذا التصميم بطحن النهاية، وقطع اللسان، والتحزيز على القوائم، والقوائم المعززة، وملامح الإطار دون تغييرات يدوية في الأدوات.
• توافق الألومنيوم العازل الحراري:تم تصميم هندسة القطع وترتيب التثبيت لمقاطع العزل الحراري، حيث يجب أن يظل الشريط العازل سليمًا ويجب أن توفر الأسطح المطحونة وصلة محكمة للحصول على أداء حراري جيد في مجموعة النافذة أو الباب النهائية.

خط إنتاج الألومنيوم ذو القطع الحراري المزدوج 4+2 محور ميلر

• الدقة والاستقرار:قاعدة الماكينة مصنوعة من الحديد الزهر، مما يوفر كتلة لترطيب الاهتزاز أثناء الطحن. تحافظ قضبان التوجيه الخطية والمحركات اللولبية الكروية الموجودة على محاور تحديد المواقع على إمكانية التكرار في حدود ±0.02 مم في ظل التشغيل المتسق. تعمل المشابك الهوائية ذات الفك المطاطي على تثبيت المظهر الجانبي بشكل آمن دون وضع علامات على سطحه.

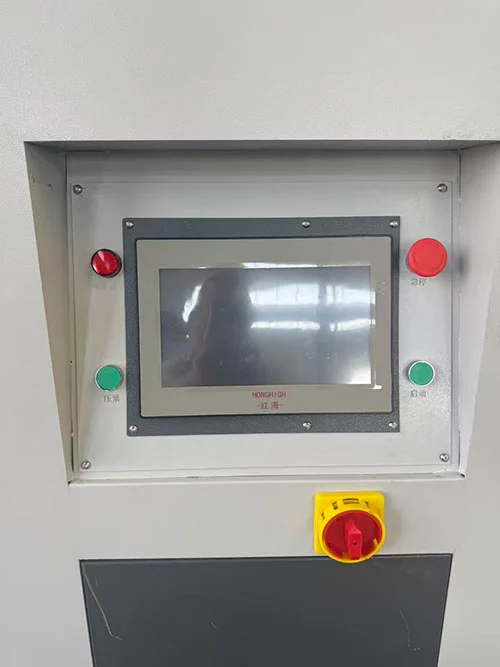

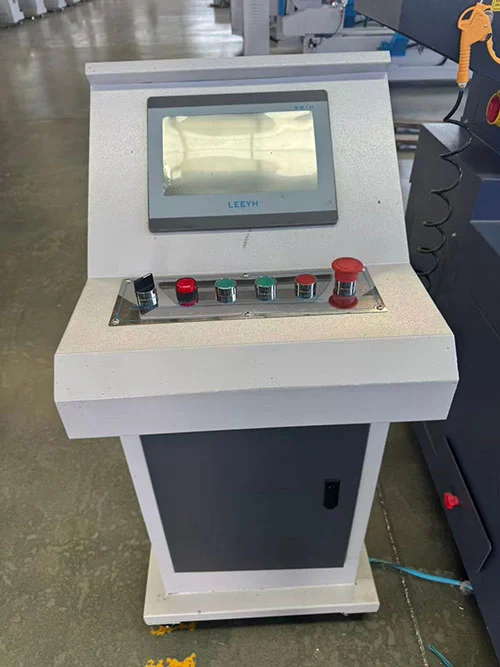

• التشغيل والبرمجة:تقوم واجهة تعمل باللمس مقاس 7 بوصات (نظام ESTUN أو Schneider CNC) بتخزين برامج الملفات الشخصية شائعة الاستخدام. يمكن للمشغل أن يتذكر إعدادًا مسبقًا أو يدخل أبعادًا جديدة مباشرةً. يمكن لوظيفة المسح الضوئي لرمز QR الاختيارية تحميل برنامج المعالجة المقابل تلقائيًا، مما يقلل وقت الإعداد واحتمال حدوث أخطاء في الإدخال.

تطبيقات خط إنتاج الألومنيوم ذو القطع المزدوج 4 + 2 محور نهاية ميلر الحراري

• باب الألمنيوم ونافذة الكسر الحراري / طحن نهاية العارضة
• معالجة الإطار والوشاح واللسان والأخدود
• تصنيع واجهات نهاية الواجهة من الألومنيوم للجدار الساتر
• خطوط إنتاج نوافذ الألمنيوم ذات الحجم الكبير

كيف يعمل

الخط إنتاج الألومنيوم ذو القطع الحراري المزدوج 4+2 محور ميلريعمل مع قيام المشغل بتحميل مقطع ألومنيوم عازل حراريًا في المشابك الهوائية. يقوم نظام التحكم CNC ذو المحور 4+2 بوضع المغازل في الزاوية المناسبة (0 درجة أو 90 درجة) ويحركها على طول المحاور الخطية لطحن أطراف التشكيل الجانبي. يقوم أحد المغزلين بقطع التمريرة الأمامية، بينما يقوم المغزل الثاني، الذي يدور في الاتجاه المعاكس، بإكمال القطع عند تمريرة العودة - أو يمكن لكليهما تشكيل وجوه مختلفة في وقت واحد، اعتمادًا على البرنامج. يتم ضبط عمق الطحن وطول اللسان وأبعاد الأخدود عبر شاشة اللمس. ويعني إجراء القطع المزدوج أن المغازل تعمل طوال الدورة، وأن الملف الشخصي جاهز لخطوة المعالجة التالية بمجرد تحرير المشابك.

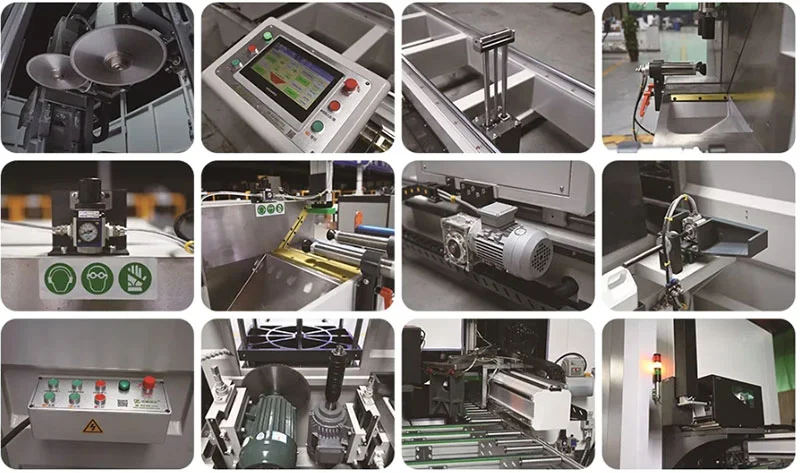

المكونات الرئيسية

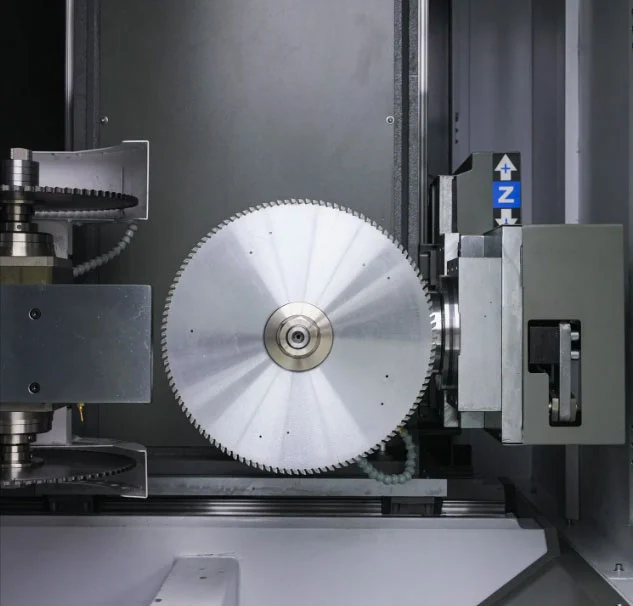

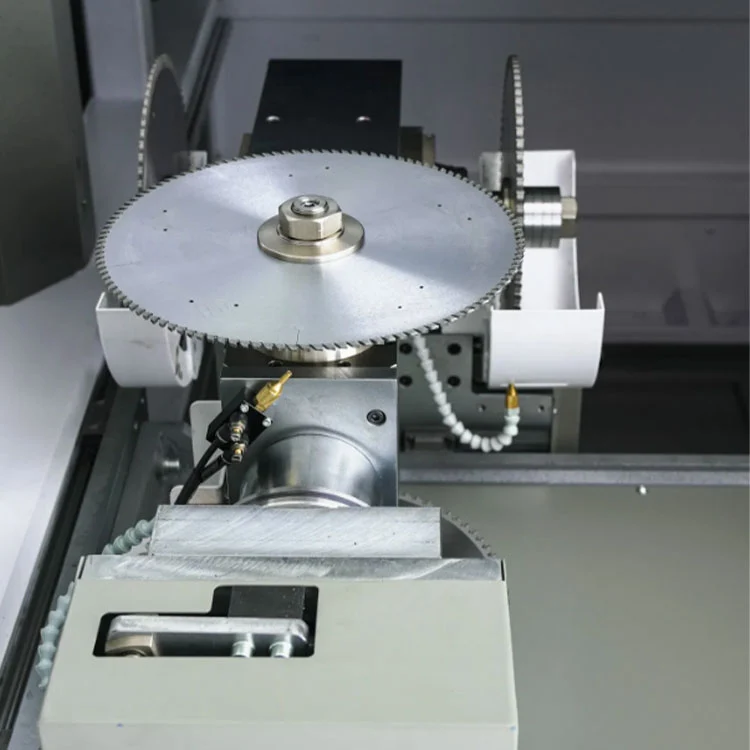

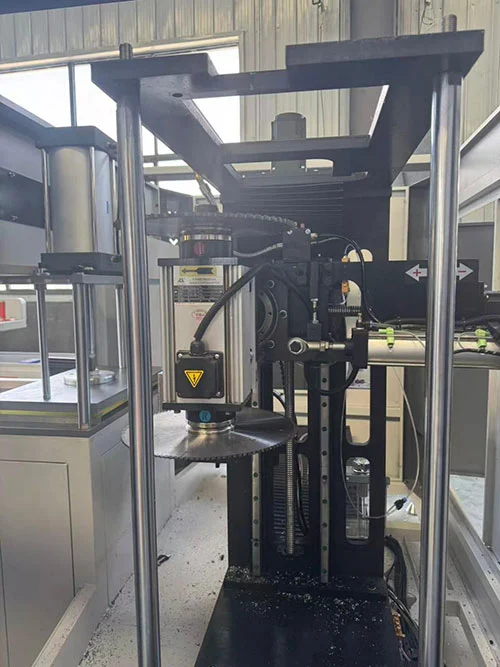

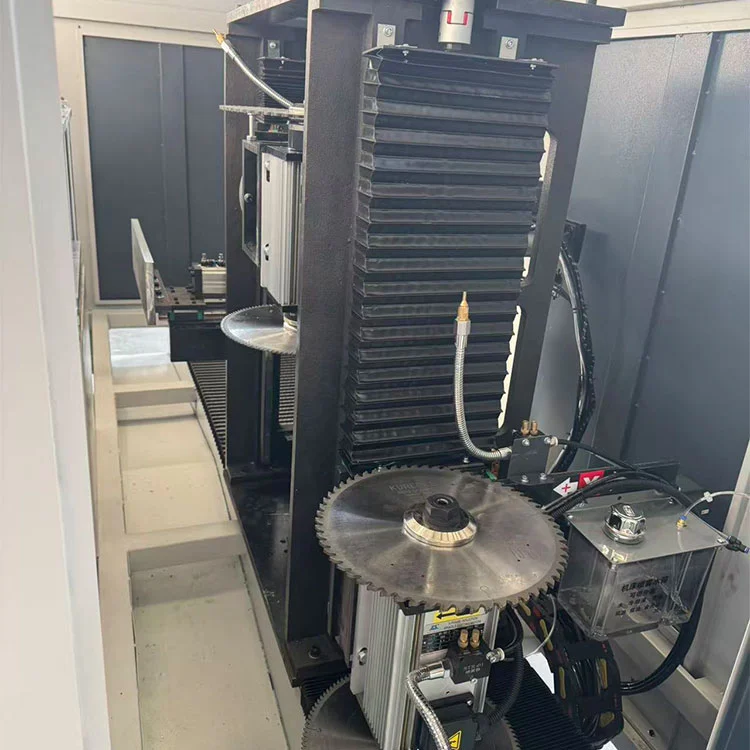

• مغزل مزدوج (2×3 كيلو واط):يوفر كل محرك عمود دوران 3 كيلووات عند 2800 دورة في الدقيقة ويقبل قواطع الطحن من φ230 مم إلى φ350 مم. تم تكوين أحد المغزلين للدوران في اتجاه عقارب الساعة، والآخر لعكس اتجاه عقارب الساعة، مما يتيح القطع ثنائي الاتجاه دون تغيير موضعه.

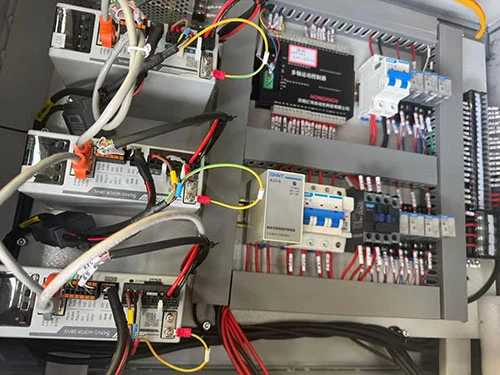

• نظام CNC 4+2 محور:تقوم وحدة التحكم CNC (ESTUN أو Schneider) بتنسيق أربعة محاور مؤازرة خطية (تغذية الملف الشخصي وتحديد موضع الأداة) ومحورين دوارين (تبديل زاوية المغزل). يمكن تحميل البرامج عبر USB أو شاشة اللمس أو الماسح الضوئي الاختياري لرمز الاستجابة السريعة.
• قاعدة من الحديد الزهر وأدلة خطية:يوفر السرير الثقيل المصنوع من الحديد الزهر أساسًا ثابتًا. تضمن قضبان التوجيه الخطية والمسامير الكروية الدقيقة حركة محورية سلسة ودقيقة مع الحد الأدنى من رد الفعل العكسي.
• لقط هوائي مع حماية مطاطية:المشابك تثبت الملف بشكل آمن أثناء الطحن. تم تجهيز أسطح التلامس بوسادات مطاطية لمنع خدوش السطح وتشوه الألومنيوم.
• منفذ استخراج الغبار:تساعد نقطة التوصيل لنظام استخراج الغبار على إبقاء منطقة العمل خالية من رقائق الألومنيوم أثناء التشغيل المستمر.

المواصفات الفنية

• مصدر الطاقة: 380 فولت / 50 هرتز / 3PH
• الطاقة الإجمالية: 8.8 كيلووات (محركات مغزلية 2 × 3 كيلووات + محركات مؤازرة)
• سرعة المغزل: 2800 دورة في الدقيقة
• قطر قاطعة الطحن: φ230--φ350 مم (قابل للتخصيص)
• ضغط الهواء العامل: 0.5--0.8 ميجا باسكال
• أقصى عمق للطحن: 80 ملم
• الحد الأقصى لحجم الملف الشخصي: العرض ≥120 مم، الارتفاع ≥150 مم
• أبعاد الماكينة: 1700 × 800 × 1500 ملم
• الوزن: ≈ 450 كجم

المصنع وما بعد البيع

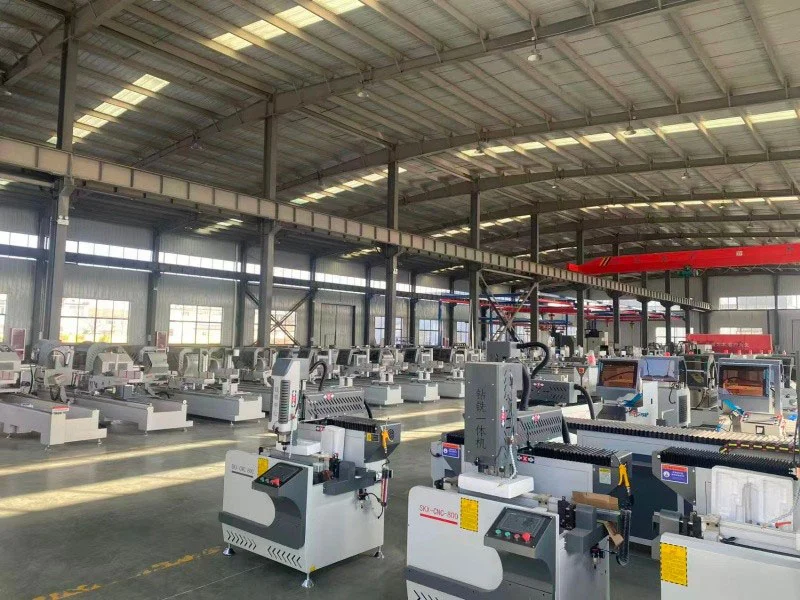

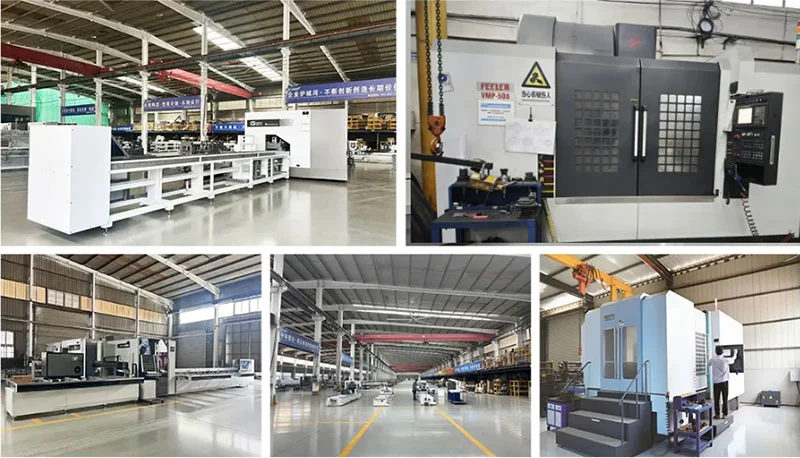

قامت شركة Lebulang Machine بتشغيل موقع الإنتاج الخاص بها في Jinan منذ عام 1996، حيث تقوم بتصنيع آلات معالجة النوافذ والأبواب والمقاطع الجانبية. الخط إنتاج الألومنيوم ذو القطع الحراري المزدوج 4+2 محور ميلريتم الشحن مباشرة من المصنع بشهادتي CE وISO. يعد الضمان الهيكلي لمدة عام واحدًا قياسيًا. يتم تضمين إرشادات التثبيت عن بعد ووسائط التدريب والدعم عبر الإنترنت مجانًا. يتم تخزين المواد الاستهلاكية - القواطع والفكوك والأختام - في المخزون. ويمكن ترتيب التكليف في الموقع.

التعليمات

س: هل يمكن للمعدات الخاصة بك التعامل مع كل من ملفات تعريف النوافذ / الأبواب وملامح الحائط الساتر المصنوعة من الألومنيوم؟

ج: نعم. ينتج مصنعنا آلات ذكية للأبواب والنوافذ وتصنيع الحوائط الساتر. على سبيل المثال، تتعامل محطة العمل G20/G50 مع المعالجة الآلية الكاملة، بينما تقوم مناشير العلامة التجارية Lebulang الخاصة بنا بقطع المقاطع بزوايا تتراوح من 45 درجة إلى 135 درجة. نوصي بالمعدات بناءً على احتياجات الإنتاج المحددة الخاصة بك.

س: هل العملية معقدة؟ هل أحتاج إلى العديد من العمال المهرة؟

ج: نقوم بتصميم الآلات التي سيتم تشغيلها بأقل قدر من التدريب. يقوم نظام CNC بتخزين البرامج المعدة مسبقًا، وتستخدم الواجهة قوائم واضحة. ليست هناك حاجة إلى معرفة برمجة متقدمة. نحن نقدم مواد تدريبية مجانية وإرشادات عن بعد ومقاطع فيديو للتثبيت لمساعدة موظفيك على أن يصبحوا محترفين بسرعة.

س: ماذا عن دقة المعالجة والاستقرار على المدى الطويل؟

ج: نحن نستخدم أجسام آلات من الحديد الزهر، وقضبان توجيه خطية، ومحركات لولبية كروية مع محركات مؤازرة. يتم الحصول على المكونات الأساسية من موردين معترف بهم دوليًا. تساعد الأدوات ذات الرؤوس الماسية وأنظمة التشحيم التلقائية في الحفاظ على جودة القطع وإطالة عمر المكونات، مما يدعم الدقة المتسقة بمرور الوقت.

س: ما هي خدمة ما بعد البيع التي تقدمها؟

ج: نحن نقدم الدعم عبر الإنترنت على مدار 24 ساعة، وضمان لمدة سنة واحدة، وخدمة الصيانة مدى الحياة. يتوفر استكشاف الأخطاء وإصلاحها عن بعد عبر مكالمة فيديو. إذا كانت الزيارة في الموقع ضرورية، فيمكننا ترتيبها مقابل تكلفة إضافية. يتم الاحتفاظ بقطع الغيار في المخزون ويمكن شحنها بسرعة.
