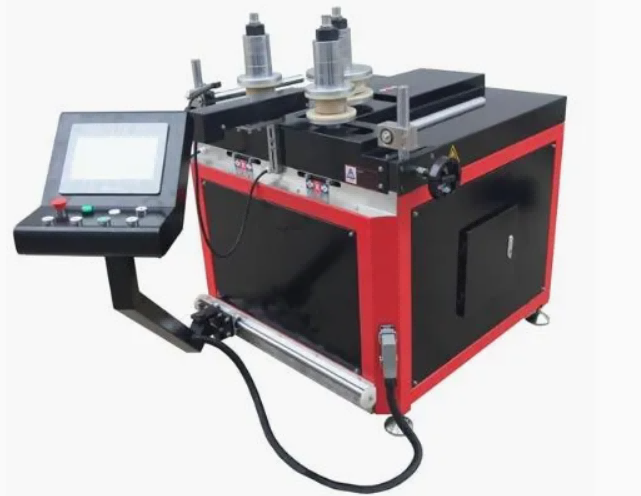

آلة ثني المقاطع CNC للخدمة الشاقة للألمنيوم والـ PVC

تم تصميم آلة ثني مقاطع الألمنيوم والـ PVC CNC هذه خصيصًا لتصنيع المقاطع المعمارية، بما في ذلك الجدران الساترة والواجهات والنوافذ المقوسة وإطارات النوافذ البلاستيكية. مجهزة بنظام ثني متزامن ثلاثي الأسطوانات وتحكم مؤازر، فهي توفر منحنيات سلسة وخالية من التشويه بدقة ±0.5 مم. متوافقة مع كل من قطاعات الألمنيوم ومقاطع PVC/UPVC، وتدعم الماكينة الثني متعدد الأقطار في إعداد واحد، مما يؤدي إلى تحسين كفاءة الإنتاج بشكل كبير مع تقليل هدر المواد. حاصل على شهادة CE وقابل للتخصيص بالكامل، وهو الحل الأمثل لتطبيقات الثني المعمارية الحديثة.

• توافق المواد المتعددة:الماكينة ثني مقاطع الألومنيوم PVC باستخدام الحاسب الآليثني مقاطع الألمنيوم، PVC، UPVC، والكسر الحراري، والفولاذ المقاوم للصدأ، والنحاس. يمكن تغيير مجموعات الأدوات لتلائم درجات المواد المختلفة والمقاطع العرضية ضمن قدرة الماكينة.
• تحديد المواقع باستخدام الحاسب الآلي ثلاثي المحاور:يتم تشغيل المحركات المؤازرة على المحاور X وY وZ من خلال وحدة تحكم CNC مع شاشة تعمل باللمس مقاس 10 بوصة. دقة تحديد المواقع هي ± 0.02 مم. يقوم المشغلون ببرمجة الأشكال والأقواس والمنحنيات المركبة ذات نصف القطر المتعدد مباشرة على الواجهة أو استيراد البيانات عبر USB.
• خيارات الدفع الهيدروليكي:يتم تقديم ثلاثة تكوينات للمحطة الهيدروليكية - 20 طنًا، و25 طنًا، و40 طنًا - يتم تحديدها بناءً على مادة التشكيل، وسمك الجدار، ونصف قطر الانحناء المطلوب. تعمل المضخة الهيدروليكية بضوضاء منخفضة مقارنة بالوحدات الصناعية القياسية.
• نطاق شكل الانحناء:تنتج الآلة تشكيلات على شكل C، وU، وS، ودائرة كاملة، وشكل بيضاوي، ومجموعات متعددة الأقطار، وأقواس مخصصة. يمكن تخصيص أحزمة التشكيل والقوالب الدوارة لتتناسب مع المقطع العرضي للملف للحصول على جودة انحناء مثالية.

كيف يعمل

تحميل الملف الشخصي

يتم وضع مقاطع الألمنيوم أو PVC في دليل التغذية ويتم تثبيتها بشكل آمن لمنع الانزلاق أو الالتواء أثناء عملية الثني.

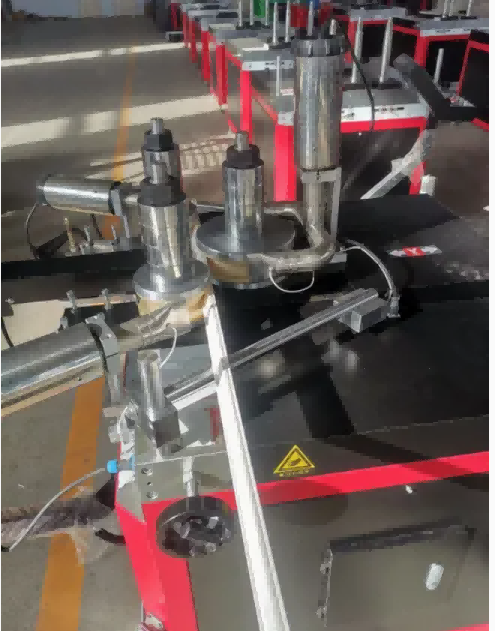

2. الانحناء المتزامن بثلاثة أسطوانات

تستخدم الآلة ثلاث بكرات دقيقة:

الأسطوانة العلوية - تدفع الملف الشخصي إلى الأمام

بكرتان جانبيتان - تتحركان على طول المسارات التي يتم التحكم فيها بواسطة CNC لتطبيق ضغط موحد

تضمن هذه الحركة المتزامنة تشكيل قوس ثابت دون تلف السطح أو تشوه.

3. الدقة التي تعتمد على المؤازرة

تتحكم المحركات المؤازرة في وضع الأسطوانة في الوقت الفعلي، مما يوفر ردود فعل دقيقة وأداء ثني قابل للتكرار. يقوم نظام CNC بتعويض إرجاع المواد تلقائيًا.

4. برمجة متعددة الشعاع

يمكن للمشغلين برمجة أنصاف أقطار الانحناء المتعددة، وقطاعات القوس، والدوائر الكاملة مباشرة من رسومات CAD. تقوم الآلة بتنفيذ منحنيات معقدة دون تدخل يدوي.

5. الإنتاج المستمر

بمجرد ضبط البرنامج، تقوم الآلة بتكرار دورة الثني بثبات عالي، مما يجعلها مناسبة لكل من الإنتاج الضخم والمشاريع المعمارية المخصصة.

تدفق العملية:

تحميل الملف الشخصي ← إدخال برنامج CNC ← مزامنة 3 أسطوانات ← تحديد المواقع المؤازرة ← الانحناء متعدد نصف القطر ← الملف المنحني النهائي

الميزات الرئيسية

نظام ثني متزامن ثلاثي الأسطوانات للحصول على منحنيات ناعمة ودقيقة

تحكم مؤازر لتحقيق الدقة والتكرار في الوقت الفعلي

الانحناء متعدد نصف القطر في إعداد واحد

متوافق مع مقاطع الألمنيوم والـ PVC/UPVC

استيراد رسم CAD لبرمجة المنحنيات المعقدة

تعويض الربيع الخلفي التلقائي

واجهة CNC سهلة الاستخدام

إطار عالي التحمل لتشغيل خالي من الاهتزاز

معتمد من CE وقابل للتخصيص

التطبيقات

• ثني ملف الحائط الساتر

  إطارات منحنية للواجهة المعمارية

  ملفات تعريف النوافذ والأبواب المقوسة

  ثني إطار النافذة والباب PVC

  تكسية الألمنيوم وثني الحواف

  الملامح الداخلية الزخرفية




الشركة المصنعة والضمان

قامت شركة Shandong Lebulang Precision Machinery Co., Ltd.، التي تعمل تحت اسم Lebulang Machine، بتصنيع معدات معالجة الألومنيوم والـ PVC في مصنعها في جينان بالصين منذ عام 1996.ماكينة ثني مقاطع الألومنيوم PVC باستخدام الحاسب الآلييتم توفيره من المصنع مباشرة مع شهادة CE وISO. يغطي الضمان لمدة سنة الهيكل الرئيسي. يتم توفير الدعم الفني عن بعد ومقاطع فيديو التثبيت ودليل اللغة الإنجليزية دون أي تكلفة إضافية. يمكن ترتيب التثبيت والتدريب في الموقع بشكل منفصل. يتم تخزين قطع الغيار مثل القوالب الدوارة، وأحزمة التشكيل، والأختام الهيدروليكية. يمكن تخصيص لون الماكينة والعلامة التجارية والتعبئة والتغليف بموجب اتفاقيات OEM وODM.

التعليمات

الأسئلة المتداولة

1. ما هي المواد التي يمكن لهذه الآلة ثنيها؟

إنه مصمم لسحب الألمنيوم ومقاطع PVC / UPVC المستخدمة في النوافذ والأبواب والجدران الساترة والواجهات.

2. هل يمكن ثني أنصاف أقطار متعددة في ملف واحد؟

نعم. يدعم نظام CNC ثني القوس متعدد الأقطار والمجزأ ضمن برنامج واحد.

3. هل الآلة مناسبة للإنتاج على نطاق واسع؟

قطعاً. بمجرد برمجتها، تقوم الماكينة بتكرار دورات الثني بتناسق عالٍ وبأقل قدر من تدخل المشغل.

4. هل يدعم استيراد ملفات CAD؟

نعم. يمكن استيراد المنحنيات المعقدة وقطاعات القوس مباشرة من رسومات CAD للتنفيذ الدقيق.

5. هل يمكن تخصيص الجهاز؟

نعم. نحن نقدم تخصيص OEM/ODM لحجم الملف الشخصي وقدرة الانحناء وأنظمة التحكم.

لماذا تختار هذا الجهاز

الانحناء الدقيق - دقة ± 0.5 مم للمعايير المعمارية

الكفاءة - الانحناء متعدد الأقطار في إعداد واحد يقلل من وقت العمل والدورة

تعدد الاستخدامات – ماكينة واحدة لقطاعات الألومنيوم والـPVC

الموثوقية - يضمن الإطار عالي التحمل ونظام التشغيل المؤازر الاستقرار على المدى الطويل

الامتثال العالمي – شهادة CE للمشاريع الدولية
