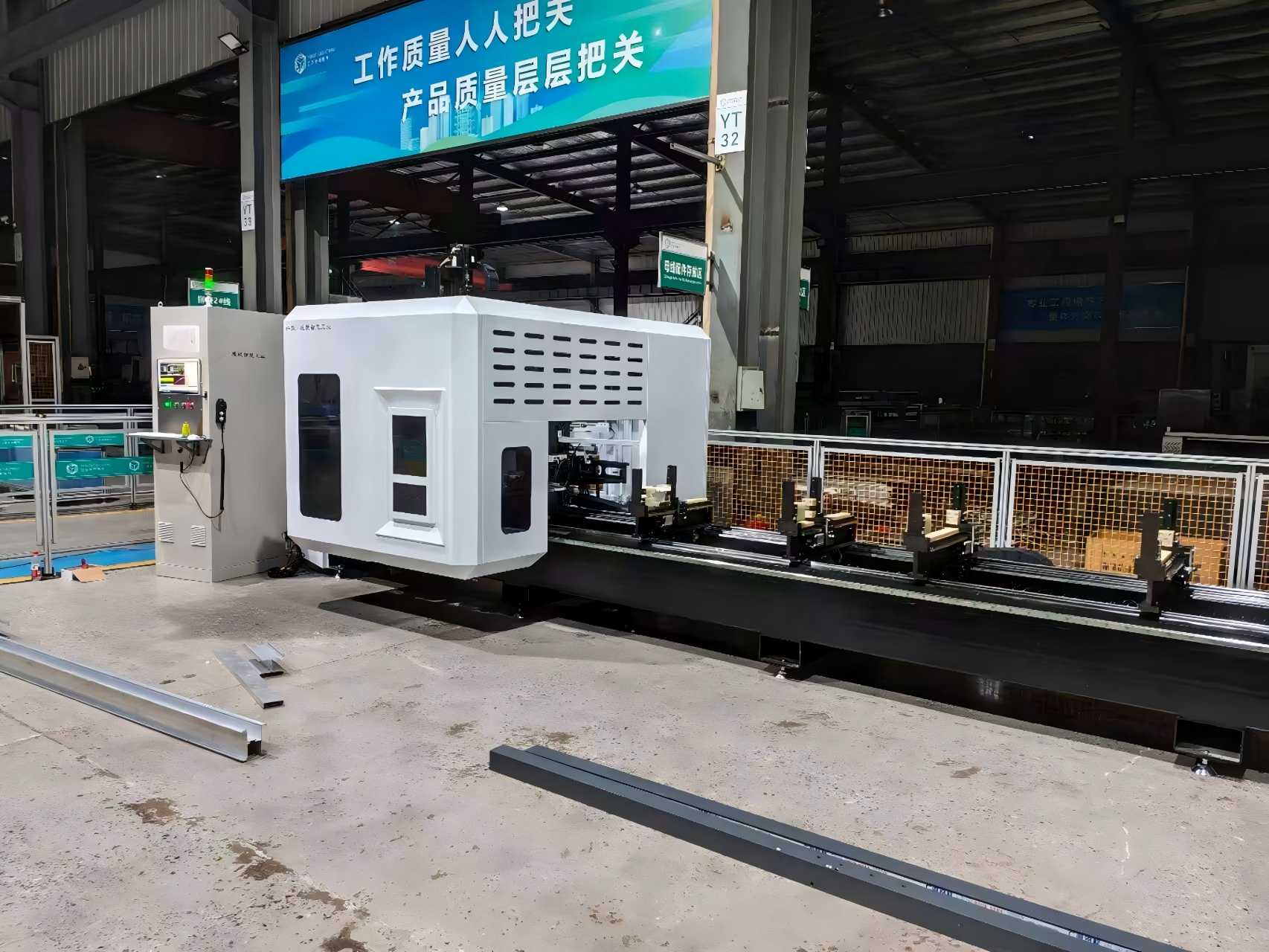

مركز تصنيع قنطري قنطري عالي الدقة ذو 5 محاور لمكونات الحائط الساتر

ملخص المنتج

تم تصميم مركز التصنيع القنطري عالي الصلابة ذو 5 محاور لأنظمة الجدران الستارية لتحويل التصميمات المعمارية المعقدة إلى مكونات واجهة دقيقة. من خلال دمج برمجة CAD/CAM مع الطحن الدوار لمحور A/C، تقوم الماكينة بمعالجة مقاطع الألومنيوم كبيرة الحجم والألواح الموحدة وإطارات الحائط الساتر الفولاذية في إعداد واحد. يضمن هيكلها القنطري للخدمة الشاقة ثباتًا طويل الأمد ودقة تحديد موضع تبلغ ± 0.05 مم، في حين أن مبدل الأدوات الأوتوماتيكي (ATC) يتيح الطحن والحفر والنقر والقطع المستمر. تم تصميمه لتصنيع الواجهات الحديثة، فهو يزيل التثبيت المتكرر، ويقلل من تكاليف العمالة، ويوفر جودة سطح فائقة للأشكال الهندسية المعقدة.

الميزات الرئيسية

•


  معالجة متزامنة ذات 5 محاور لأشكال هندسية معقدة للواجهات وخطوط ثلاثية الأبعاد

  هيكل جسري للخدمة الشاقة يوفر صلابة عالية وتخميد الاهتزازات

  منطقة تصنيع كبيرة الحجم تدعم ألواح الحائط الساتر كبيرة الحجم

  عمود دوران كهربائي عالي السرعة مُحسّن لمقاطع الألمنيوم والفولاذ

  مبدل الأدوات التلقائي (ATC) للتشغيل المستمر

  نظام تحكم CNC متقدم متوافق مع برامج CAD/CAM السائدة

  تكوين قابل للتخصيص لإنتاج الحوائط الساتر الموحدة والمعيارية

  حاصل على شهادة CE مع دعم عالمي لما بعد البيع




المواصفات الفنية

كيف يعمل

. برمجة CAD/CAM

يتم إنشاء تصميمات الحوائط الساتر المعمارية باستخدام برنامج CAD وتحويلها إلى مسارات أدوات CNC عبر CAM. يقوم النظام بحساب زوايا القطع المثالية، ومسارات الأدوات، وتسلسلات المعالجة للأشكال الهندسية المعقدة للواجهات.

2. لقط الشغل

يتم تثبيت مقاطع الحائط الساتر الطويلة المصنوعة من الألومنيوم أو الفولاذ، بالإضافة إلى ألواح الواجهات كبيرة الحجم، بشكل آمن على طاولة العمل التي يتم التحكم فيها بواسطة CNC باستخدام مشابك هوائية قابلة للتكيف تتجنب مناطق المعالجة وتمنع التشوه.

3. الحركة العملاقة (المحاور X / Y / Z)

تتحرك القنطرة من نوع الجسر على طول المحور X (الطول)، بينما يتحرك رأس المعالجة عبر المحور Y (العرض) والمحور Z (الارتفاع). يدعم نطاق السفر ذو التنسيق الكبير هذا التشغيل المتواصل لمكونات الحوائط الساتر كاملة الحجم.

4. المعالجة المتزامنة ذات 5 محاور (محاور A/C)

بالإضافة إلى الحركة الخطية، يميل رأس المغزل عبر المحور A ويدور عبر المحور C، مما يسمح بطحن الزاوية المركبة، وتصنيع أخدود الصرف، والقطع المحيطي ثلاثي الأبعاد دون فك قطعة العمل.

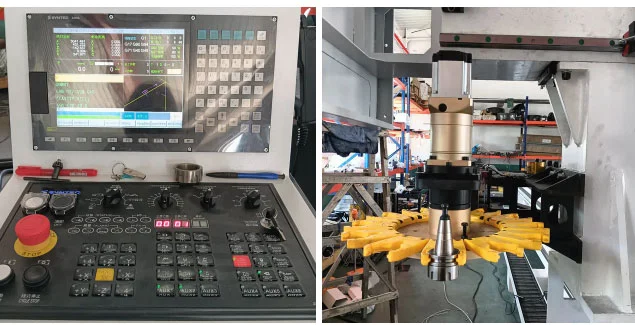

5. التغيير التلقائي للأداة (ATC)

يتم تخزين المثاقب والمطاحن النهائية والصنابير وشفرات المنشار في مجلة الأدوات. يقوم ATC بتبديل الأدوات تلقائيًا أثناء الدورة، مما يتيح التشغيل الآلي الكامل لقوائم الحوائط الساتر، والعوارض، والألواح في عملية واحدة.

6. إخراج الدقة

يضمن القياس أثناء العملية والتعويض في الوقت الفعلي دقة الأبعاد. مكونات الحائط الساتر النهائية جاهزة للتجميع، مع حواف نظيفة، ومواضع ثقب دقيقة، وملامح ثلاثية الأبعاد معقدة.

تدفق العملية:

نموذج CAD ← مسار أدوات CAM ← التثبيت ← حركة جسرية X/Y/Z ← إمالة محور مكيف الهواء ← الطحن / الحفر / التنصت ← مكون الجدار الساتر النهائي

نطاق التطبيق الرئيسي

التطبيقات النموذجية لمركز تصنيع جسر الرافعة ذو 5 محاور للجدار الساتريشمل:

1. إطارات حائط ستارة من الألومنيوم موحدة للمباني الشاهقة
2. مقذوفات للواجهات الزجاجية ذات الإطار المخفي والإطار المكشوف
3. مفاصل زوايا الحائط الساتر ومقاطع الواجهة ذات الأشكال الخاصة
4. غرفة مشمسة، ومنور، ونوافذ وأبواب كبيرة من الألومنيوم
5. أقواس دعم من الألومنيوم للحوائط الساتر الزجاجية المدعومة بالنقاط
6. واجهة ألومنيوم صناعية وجوانب جدارية فولاذية مزخرفة
7. مقاطع ألومنيوم خفيفة الوزن في مجال الطيران (متوافقة مع مختلف الصناعات)

المواد الخام المناسبة: سبائك الألومنيوم 6063، والبثق المجوف، والألمنيوم الصلب، والفولاذ الرقيق الجدران، والمقاطع المعمارية البلاستيكية.

الأسئلة المتداولة

1. ما هي المواد التي يمكن لهذه الآلة معالجتها؟

إنه مُحسّن لمقاطع الحوائط الساتر المصنوعة من الألومنيوم ويدعم أيضًا مواد الواجهة الفولاذية والمركبة.

2. هل هذه الآلة مناسبة للجدران الستارية الموحدة؟

نعم. إن امتداد القنطرية الكبيرة والقدرة على 5 محاور يجعلها مثالية لأنظمة الواجهات الموحدة والمعيارية.

3. هل يمكن تخصيص منطقة المعالجة؟

نعم. يمكن تخصيص عرض X / Y / Z وعرض جسر الرافعة وفقًا لمتطلبات المشروع.

4. ما هي أنظمة التحكم المدعومة؟

تشمل الخيارات القياسية Siemens، وFanuc، وOSAI، وكلها متوافقة مع برامج CAD/CAM السائدة.

5. هل يدعم الجهاز خطوط الإنتاج الأوتوماتيكية؟

نعم. يمكن دمجه مع أنظمة التحميل والتفريغ الأوتوماتيكية للإنتاج المستمر.

لماذا تختار هذا الجهاز

كفاءة الإعداد الفردي - لا يوجد تثبيت متكرر، وأخطاء زاوية أقل

الدقة وفقًا للمعايير المعمارية - دقة ±0.05 مم لأسطح الواجهات المرئية

إنتاج قابل للتطوير - مناسب لكل من تخصيص الدفعات الصغيرة والإنتاج الضخم

الامتثال العالمي - معتمد من CE ومصمم للمشاريع الدولية
