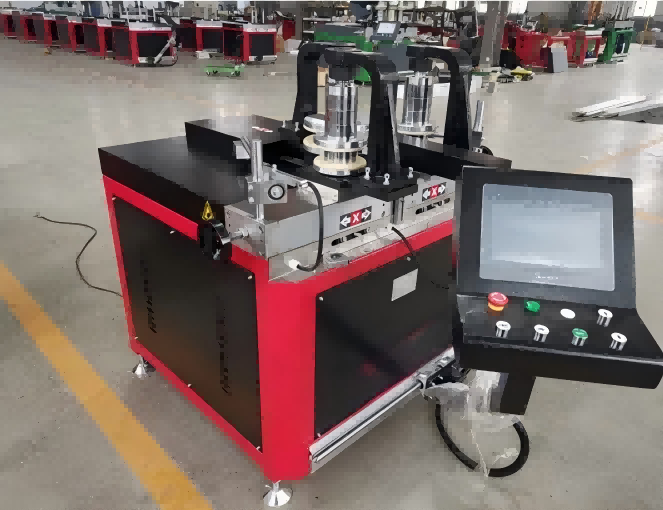

آلة ثني مقاطع الألومنيوم والـ PVC عالية الدقة باستخدام الحاسب الآلي

تم تصميم آلة ثني مقاطع الألمنيوم والـ PVC CNC هذه خصيصًا لتصنيع المقاطع المعمارية، بما في ذلك الجدران الساترة والواجهات والنوافذ المقوسة وإطارات النوافذ البلاستيكية. مجهزة بنظام ثني متزامن ثلاثي الأسطوانات وتحكم مؤازر، فهي توفر منحنيات سلسة وخالية من التشويه بدقة ±0.5 مم. متوافقة مع كل من قطاعات الألمنيوم ومقاطع PVC/UPVC، وتدعم الماكينة الثني متعدد الأقطار في إعداد واحد، مما يؤدي إلى تحسين كفاءة الإنتاج بشكل كبير مع تقليل هدر المواد. حاصل على شهادة CE وقابل للتخصيص بالكامل، وهو الحل الأمثل لتطبيقات الثني المعمارية الحديثة.

• توافق المواد المتعددة:الماكينة ثني مقاطع الألومنيوم PVC باستخدام الحاسب الآليثني مقاطع الألمنيوم، PVC، UPVC، والكسر الحراري، والفولاذ المقاوم للصدأ، والنحاس. يمكن تغيير مجموعات الأدوات لتلائم درجات المواد المختلفة والمقاطع العرضية ضمن قدرة الماكينة.
• تحديد المواقع باستخدام الحاسب الآلي ثلاثي المحاور:يتم تشغيل المحركات المؤازرة على المحاور X وY وZ من خلال وحدة تحكم CNC مع شاشة تعمل باللمس مقاس 10 بوصة. دقة تحديد المواقع هي ± 0.02 مم. يقوم المشغلون ببرمجة الأشكال والأقواس والمنحنيات المركبة ذات نصف القطر المتعدد مباشرة على الواجهة أو استيراد البيانات عبر USB.
• خيارات الدفع الهيدروليكي:يتم تقديم ثلاثة تكوينات للمحطة الهيدروليكية - 20 طنًا، و25 طنًا، و40 طنًا - يتم تحديدها بناءً على مادة التشكيل، وسمك الجدار، ونصف قطر الانحناء المطلوب. تعمل المضخة الهيدروليكية بضوضاء منخفضة مقارنة بالوحدات الصناعية القياسية.
• نطاق شكل الانحناء:تنتج الآلة تشكيلات على شكل C، وU، وS، ودائرة كاملة، وشكل بيضاوي، ومجموعات متعددة الأقطار، وأقواس مخصصة. يمكن تخصيص أحزمة التشكيل والقوالب الدوارة لتتناسب مع المقطع العرضي للملف للحصول على جودة انحناء مثالية.

كيف يعمل

تحميل الملف الشخصي

يتم وضع مقاطع الألمنيوم أو PVC في دليل التغذية ويتم تثبيتها بشكل آمن لمنع الانزلاق أو الالتواء أثناء عملية الثني.

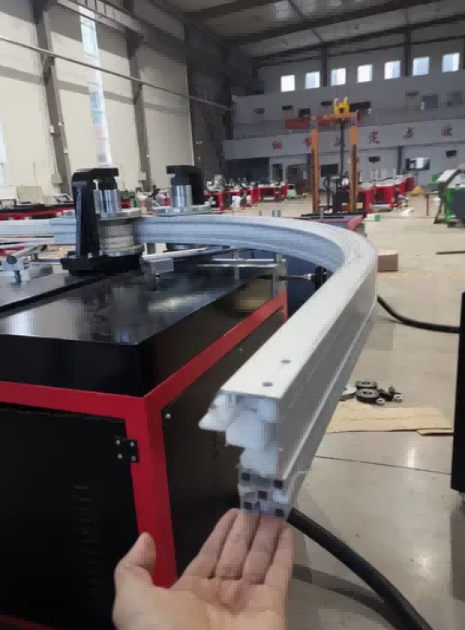

2. الانحناء المتزامن بثلاثة أسطوانات

تستخدم الآلة ثلاث بكرات دقيقة:

الأسطوانة العلوية - تدفع الملف الشخصي إلى الأمام

بكرتان جانبيتان - تتحركان على طول المسارات التي يتم التحكم فيها بواسطة CNC لتطبيق ضغط موحد

تضمن هذه الحركة المتزامنة تشكيل قوس ثابت دون تلف السطح أو تشوه.

3. الدقة التي تعتمد على المؤازرة

تتحكم المحركات المؤازرة في وضع الأسطوانة في الوقت الفعلي، مما يوفر ردود فعل دقيقة وأداء ثني قابل للتكرار. يقوم نظام CNC بتعويض إرجاع المواد تلقائيًا.

4. برمجة متعددة الشعاع

يمكن للمشغلين برمجة أنصاف أقطار الانحناء المتعددة، وقطاعات القوس، والدوائر الكاملة مباشرة من رسومات CAD. تقوم الآلة بتنفيذ منحنيات معقدة دون تدخل يدوي.

5. الإنتاج المستمر

بمجرد ضبط البرنامج، تقوم الآلة بتكرار دورة الثني بثبات عالي، مما يجعلها مناسبة لكل من الإنتاج الضخم والمشاريع المعمارية المخصصة.

تدفق العملية:

تحميل الملف الشخصي ← إدخال برنامج CNC ← مزامنة 3 أسطوانات ← تحديد المواقع المؤازرة ← الانحناء متعدد نصف القطر ← الملف المنحني النهائي

المكونات الرئيسية

تحكم CNC:شاشة تعمل باللمس مقاس 10 بوصات مع واجهة مستخدم لبرمجة زوايا الانحناء، ونصف القطر، وتسلسلات نصف القطر المتعددة. منفذ USB يدعم استيراد وتصدير البرنامج. تقوم وحدة التحكم بإدارة حركة المحور والضغط الهيدروليكي وتوقيت الدورة.

المحطة الهيدروليكية:متوفر بتكوينات 20 طنًا و25 طنًا و40 طنًا. يستخدم مضخة زيت مستوردة مختارة لإخراج الضغط المستقر والتشغيل الهادئ. تشتمل الدائرة الهيدروليكية على صمام تخفيف الضغط ومرشح.

قوالب الأسطوانة:مصنوعة من الفولاذ المقوى مع طلاء PU اختياري. يساعد الطلاء على منع الخدش أو وضع علامات على الأسطح المطلية أو المؤكسدة أو المطلية. مجموعات القوالب قابلة للتبديل لمقاطع عرضية مختلفة.

الانتقال:تحمل قضبان التوجيه الخطية HIWIN التايوانية المحاور المتحركة. توفر علب التروس الدقيقة والمحركات المؤازرة دقة تحديد المواقع لحركات X وY وZ.

التطبيقات

• ثني ملف الحائط الساتر

  إطارات منحنية للواجهة المعمارية

  ملفات تعريف النوافذ والأبواب المقوسة

  ثني إطار النافذة والباب PVC

  تكسية الألمنيوم وثني الحواف

  الملامح الداخلية الزخرفية




الشركة المصنعة والضمان

قامت شركة Shandong Lebulang Precision Machinery Co., Ltd.، التي تعمل تحت اسم Lebulang Machine، بتصنيع معدات معالجة الألومنيوم والـ PVC في مصنعها في جينان بالصين منذ عام 1996.ماكينة ثني مقاطع الألومنيوم PVC باستخدام الحاسب الآلييتم توفيره من المصنع مباشرة مع شهادة CE وISO. يغطي الضمان لمدة سنة الهيكل الرئيسي. يتم توفير الدعم الفني عن بعد ومقاطع فيديو التثبيت ودليل اللغة الإنجليزية دون أي تكلفة إضافية. يمكن ترتيب التثبيت والتدريب في الموقع بشكل منفصل. يتم تخزين قطع الغيار مثل القوالب الدوارة، وأحزمة التشكيل، والأختام الهيدروليكية. يمكن تخصيص لون الماكينة والعلامة التجارية والتعبئة والتغليف بموجب اتفاقيات OEM وODM.

التعليمات

1. هل أنت مصنع أو شركة تجارية؟

نحن شركة تصنيع مع منشأة الإنتاج الخاصة بنا في جينان، الصين، والتي تعمل منذ عام 1996.

2. ما هي مدة ضمان المعدات؟

سنة واحدة على الهيكل الرئيسي، باستثناء أجزاء التآكل العادية مثل قوالب الأسطوانة وأحزمة التشكيل.

3. كيفية تقديم خدمة ما بعد البيع؟

يتم توفير إرشادات الفيديو عن بعد والدعم الفني عبر الإنترنت والاستبدال المجاني للأجزاء المعيبة خلال فترة الضمان. يمكن ترتيب التركيب والتشغيل والتدريب في الموقع مقابل تكلفة إضافية.

4. ما هي مدة التسليم؟

يتم شحن الآلات القياسية في غضون 10 إلى 20 يوم عمل بعد استلام مبلغ الوديعة.

5. ما هي الآلات الأخرى التي تبيعها؟

ماكينات قطع الألمنيوم، ماكينات كبس زوايا الألومنيوم، ماكينات لحام PVC، ماكينات الحفر والتفريز CNC، وخطوط إنتاج الأبواب والشبابيك الكاملة.

6. هل يمكن للآلة ثني مقاطع الكسر الحراري؟

نعم. مع أحزمة التشكيل والقوالب الدوارة المناسبة، يمكن للآلة ثني مقاطع الألمنيوم العازلة للحرارة مع الحفاظ على سلامة شريط العزل.
