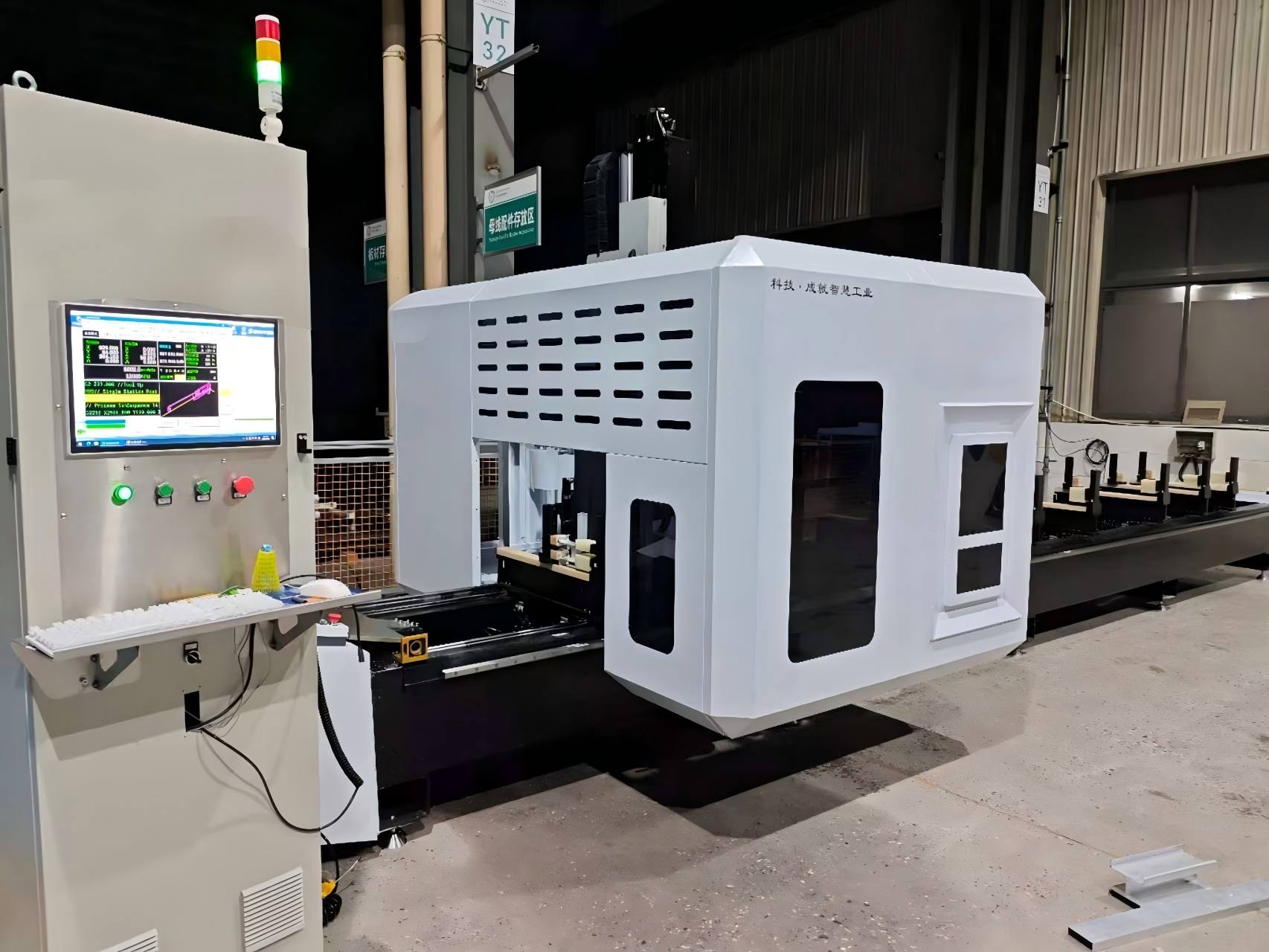

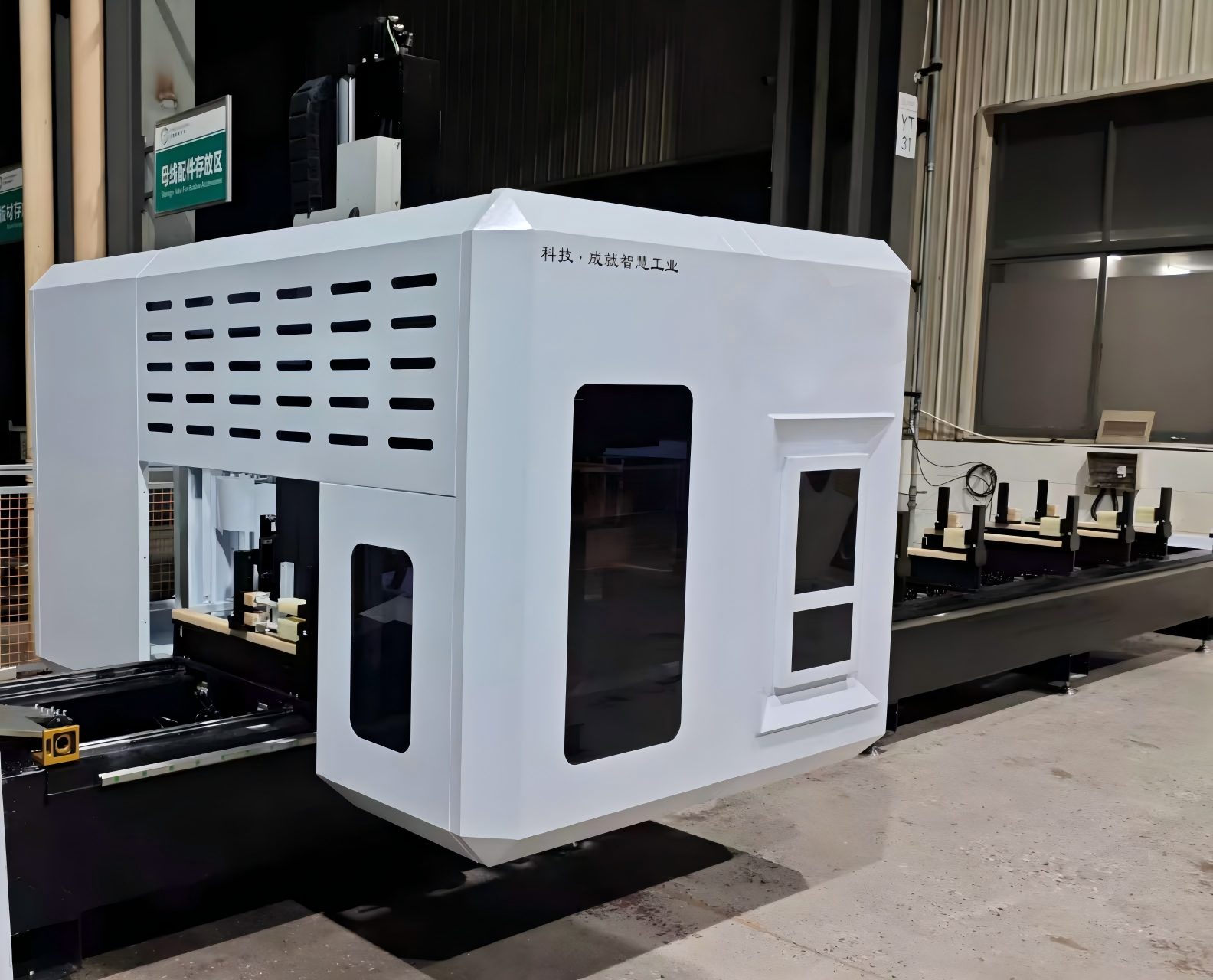

مركز تصنيع جسري ذو 5 محاور عالي الصلابة لمقاطع الحائط الساتر

تم تصميم مركز التصنيع القنطري القنطري عالي الصلابة ذو 5 محاور خصيصًا لصناعة الحوائط الساتر والواجهات المعمارية. إنها تتفوق في تصنيع مقاطع الألومنيوم كبيرة الحجم، وألواح الحائط الساتر الموحدة، والأشكال الهندسية المعقدة بدقة تحديد موضع تبلغ ±0.05 مم. تم تصميمه للطحن والحفر والنقر والقطع عالي السرعة، وهو يعمل على تحسين كفاءة التصنيع بشكل كبير مع ضمان جودة السطح الفائقة. حاصلة على شهادة CE مع دعم شامل لما بعد البيع.

الميزات الرئيسية

• المعالجة المتزامنة ذات 5 محاور - مثالية لأشكال الواجهات الهندسية المعقدة والخطوط ثلاثية الأبعاد.

  هيكل جسري للخدمة الشاقة - صلابة عالية وتخميد اهتزاز ممتاز لضمان الدقة على المدى الطويل.

  منطقة تصنيع ذات تنسيق كبير - تدعم ألواح الجدران الساترة كبيرة الحجم، والقوالب، والعوارض.

  المغزل عالي السرعة - مُحسّن لتصنيع مقاطع الألمنيوم والفولاذ.

  مبدل الأدوات التلقائي (ATC) – يقلل من وقت التوقف عن العمل ويحسن الإنتاجية.

  نظام CNC سهل الاستخدام - متوافق مع برامج CAD/CAM السائدة.

  التكوين القابل للتخصيص - حلول OEM/ODM متاحة للمقاولين العالميين.




المواصفات الفنية

كيف يعمل

المركز تصنيع جسر الرافعة ذو 5 محاور للجدار الساترتعمل بجسر متحرك فوق طاولة عمل ثابتة. يقوم المشغل بوضع بثق الألمنيوم على الطاولة ويقوم بتنشيط التثبيت الهوائي أو الهيدروليكي. يتم تحميل برنامج G‑code المكتوب مسبقًا من خلال عنصر تحكم Siemens أو OSAI. تتحرك القنطرة على طول المحور X إلى موضع المعالجة الأول، ويقوم الرأس ذو المحاور الخمسة بتوصيل المغزل إلى الزاوية المطلوبة. يقوم RTCP تلقائيًا بتعويض إزاحات طول الأداة أثناء الحركات الدوارة، بحيث يتبع طرف الأداة المسار المبرمج بدقة. يتم إجراء عمليات مثل الحفر والطحن والنقر والنشر على وجوه متعددة دون فك المظهر الجانبي. عندما ينتهي تسلسل المعالجة في منطقة واحدة، تنتقل القنطرة إلى المنطقة التالية، أو تدخل الماكينة في وضع البندول، مما يسمح للمشغل بتفريغ الجزء النهائي وتحميل جزء جديد بينما تستمر المعالجة على التركيبات المجاورة. تتم إزالة الرقائق بواسطة ناقل متكامل.

نطاق التطبيق الرئيسي

التطبيقات النموذجية لمركز تصنيع جسر الرافعة ذو 5 محاور للجدار الساتريشمل:

1. إطارات حائط ستارة من الألومنيوم موحدة للمباني الشاهقة
2. مقذوفات للواجهات الزجاجية ذات الإطار المخفي والإطار المكشوف
3. مفاصل زوايا الحائط الساتر ومقاطع الواجهة ذات الأشكال الخاصة
4. غرفة مشمسة، ومنور، ونوافذ وأبواب كبيرة من الألومنيوم
5. أقواس دعم من الألومنيوم للحوائط الساتر الزجاجية المدعومة بالنقاط
6. واجهة ألومنيوم صناعية وجوانب جدارية فولاذية مزخرفة
7. مقاطع ألومنيوم خفيفة الوزن في مجال الطيران (متوافقة مع مختلف الصناعات)

المواد الخام المناسبة: سبائك الألومنيوم 6063، والبثق المجوف، والألمنيوم الصلب، والفولاذ الرقيق الجدران، والمقاطع المعمارية البلاستيكية.

الأسئلة المتداولة

1. ما هي المواد التي يمكن لهذه الآلة معالجتها؟

إنه مُحسّن لمقاطع الحوائط الساتر المصنوعة من الألومنيوم ويدعم أيضًا مواد الواجهة الفولاذية والمركبة.

2. هل هذه الآلة مناسبة للجدران الستارية الموحدة؟

نعم. إن امتداد القنطرية الكبيرة والقدرة على 5 محاور يجعلها مثالية لأنظمة الواجهات الموحدة والمعيارية.

3. هل يمكن تخصيص منطقة المعالجة؟

قطعاً. يمكن تخصيص عرض X / Y / Z وعرض جسر الرافعة وفقًا لمتطلبات المشروع.

4. ما هي أنظمة التحكم المدعومة؟

تشمل الخيارات القياسية Siemens، وFanuc، وOSAI، وكلها متوافقة مع برامج CAD/CAM السائدة.

5. هل يدعم الجهاز خطوط الإنتاج الأوتوماتيكية؟

نعم. يمكن دمجه مع أنظمة التحميل والتفريغ الأوتوماتيكية للإنتاج المستمر.
