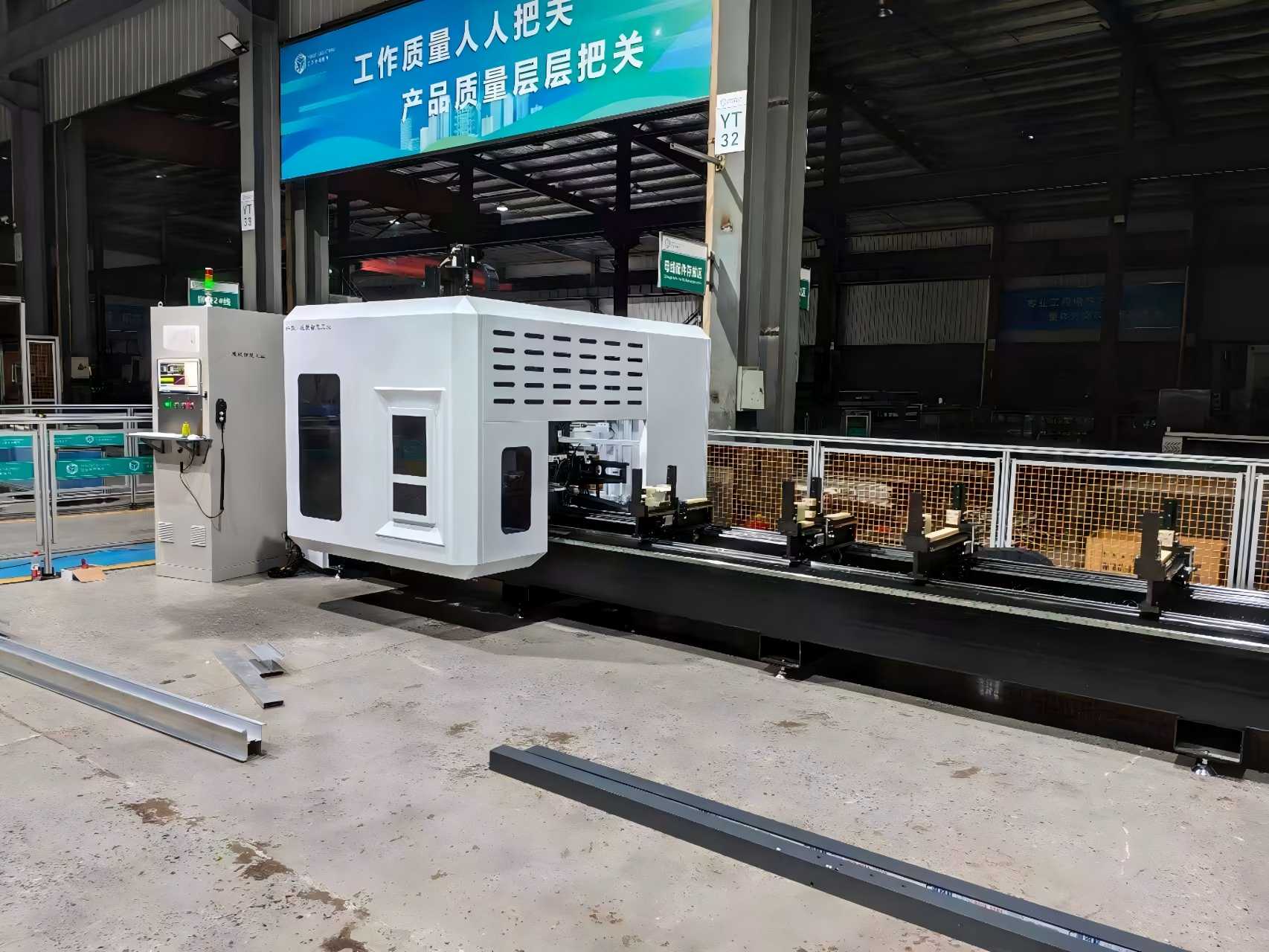

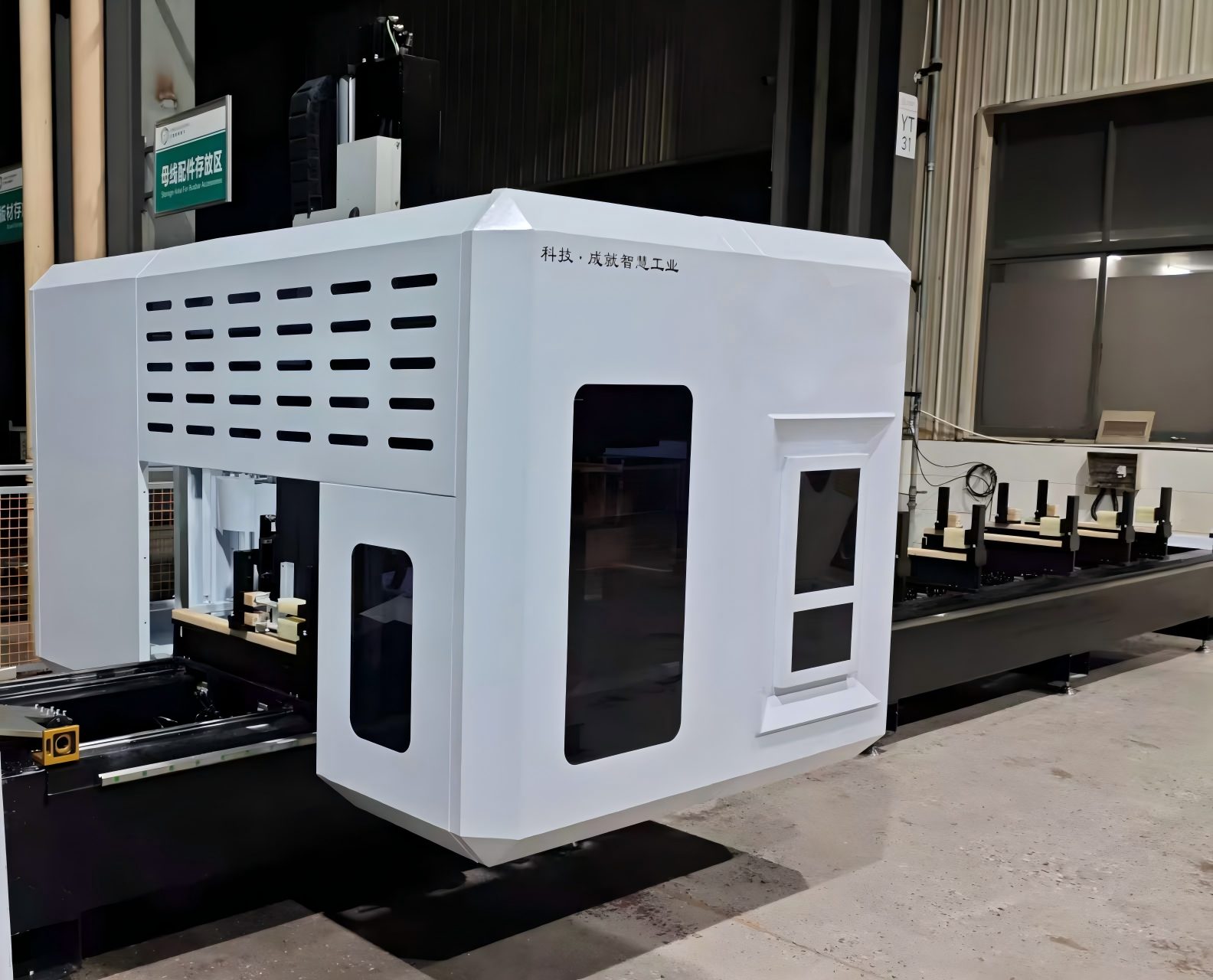

مركز تصنيع قنطري جسري عالي السرعة ذو 5 محاور لتصنيع ستائر الحوائط

تم تصميم مركز التصنيع القنطري القنطري عالي الصلابة ذو 5 محاور خصيصًا لصناعة الحوائط الساتر والواجهات المعمارية. إنها تتفوق في تصنيع مقاطع الألومنيوم كبيرة الحجم، وألواح الحائط الساتر الموحدة، والأشكال الهندسية المعقدة بدقة تحديد موضع تبلغ ±0.05 مم. تم تصميمه للطحن والحفر والنقر والقطع عالي السرعة، وهو يعمل على تحسين كفاءة التصنيع بشكل كبير مع ضمان جودة السطح الفائقة. حاصلة على شهادة CE مع دعم شامل لما بعد البيع.

الميزات الرئيسية

• المعالجة المتزامنة ذات 5 محاور - مثالية لأشكال الواجهات الهندسية المعقدة والخطوط ثلاثية الأبعاد.

  هيكل جسري للخدمة الشاقة - صلابة عالية وتخميد اهتزاز ممتاز لضمان الدقة على المدى الطويل.

  منطقة تصنيع ذات تنسيق كبير - تدعم ألواح الجدران الساترة كبيرة الحجم، والقوالب، والعوارض.

  المغزل عالي السرعة - مُحسّن لتصنيع مقاطع الألمنيوم والفولاذ.

  مبدل الأدوات التلقائي (ATC) – يقلل من وقت التوقف عن العمل ويحسن الإنتاجية.

  نظام CNC سهل الاستخدام - متوافق مع برامج CAD/CAM السائدة.

  التكوين القابل للتخصيص - حلول OEM/ODM متاحة للمقاولين العالميين.




المواصفات الفنية

كيف يعمل

إدخال CAD / CAM

تم تصميم لوحة الحائط الساتر أو قطاعات الألومنيوم لأول مرة باستخدام CAD (LogiKal، SchüCal، SolidWorks، وما إلى ذلك).

يقوم برنامج CAM بتحويل النموذج ثلاثي الأبعاد إلى مسارات أدوات ورمز G، بما في ذلك زوايا القطع ومعدلات التغذية وسرعة المغزل وتسلسل تغيير الأداة.

2. ثبت قطعة العمل

يتم تثبيت مقاطع الحائط الساتر الطويلة المصنوعة من الألومنيوم / الفولاذ أو ألواح الواجهات الكبيرة على قاعدة الآلة باستخدام المشابك المتحركة التي يتم التحكم فيها باستخدام الحاسب الآلي.

يتم وضع المشابك تلقائيًا لتجنب الاصطدامات وإمساك الجزء دون تشوه.

3. يتحرك هيكل جسر الرافعة في X / Y

تستخدم الآلة جسرًا جسريًا من النوع:

المحور السيني = يتحرك جسرًا على طول الملف الشخصي/اللوحة

المحور Y = يتحرك رأس المعالجة عبر العرض

المحور Z = يتحرك المغزل لأعلى/لأسفل

وهذا يوفر مساحة عمل كبيرة ومفتوحة لأجزاء الحائط الساتر كبيرة الحجم.

4. هناك محوران دواران يقومان بإمالة المغزل

بالإضافة إلى X/Y/Z، يحتوي الجهاز على:

المحور A = الميل حول X

المحور C = يدور حول Z

(أو B/C حسب تصميم الرأس)

لذلك يمكن للمغزل أن يقطع أدوات التلسين المركبة، وفتحات التصريف ذات الزوايا، وخطوط الواجهة ثلاثية الأبعاد، والميزات الجانبية دون فك الجزء.

5. القطع المتزامن بخمسة محاور

تعمل وحدة التحكم CNC على تشغيل المحاور الخطية + الدوارة معًا.

تبقى الأداة في أفضل زاوية على السطح ← لمسة نهائية أكثر سلاسة، وثرثرة أقل، بدون إعادة تثبيت.

العمليات النموذجية في إعداد واحد:

نهاية الطحن

الحفر / التنصت

الحز

قطع ميتري

قطع شفرة المنشار

طحن كفاف ثلاثي الأبعاد للواجهات المعقدة

6. تغيير الأداة تلقائيًا

يتم تخزين الأدوات في مجلة (التدريبات، المطاحن النهائية، الصنابير، شفرات المنشار).

يقوم ATC بتبديل الأدوات تلقائيًا أثناء البرنامج، لذلك يمكن تشكيل ملف تعريف حائط ساتر واحد بالكامل دون تدخل المشغل.

7. الفحص والإخراج أثناء العملية

تقوم المجسات/المشفرات بفحص موضع وحالة الأداة.

يعوض CNC الانحرافات في الوقت الفعلي.

النتيجة: لوحة حائط ساتر نهائية، أو عارض، أو لوحة واجهة ذات فتحات وأخاديد وزوايا معقدة - جاهزة للتجميع.

نطاق التطبيق الرئيسي

التطبيقات النموذجية لمركز تصنيع جسر الرافعة ذو 5 محاور للجدار الساتريشمل:

1. إطارات حائط ستارة من الألومنيوم موحدة للمباني الشاهقة
2. مقذوفات للواجهات الزجاجية ذات الإطار المخفي والإطار المكشوف
3. مفاصل زوايا الحائط الساتر ومقاطع الواجهة ذات الأشكال الخاصة
4. غرفة مشمسة، ومنور، ونوافذ وأبواب كبيرة من الألومنيوم
5. أقواس دعم من الألومنيوم للحوائط الساتر الزجاجية المدعومة بالنقاط
6. واجهة ألومنيوم صناعية وجوانب جدارية فولاذية مزخرفة
7. مقاطع ألومنيوم خفيفة الوزن في مجال الطيران (متوافقة مع مختلف الصناعات)

المواد الخام المناسبة: سبائك الألومنيوم 6063، والبثق المجوف، والألمنيوم الصلب، والفولاذ الرقيق الجدران، والمقاطع المعمارية البلاستيكية.

سيناريوهات التطبيق

إنتاج الحائط الساتر الموحد

لوحات الواجهة المعمارية

عوارض وعوارض الألمنيوم

هندسة الحائط الساتر المعقدة

تصنيع أخدود الجدار الساتر الزجاجي

الإطارات الهيكلية للجدار الساتر الفولاذي
