منشار ميتري مركب CNC ذو 5 محاور من الدرجة الصناعية

22.5 درجة - 135 درجة ميزات وفوائد إطار خزانة الألومنيوم

1. نظام التحكم الذكي CNC ذو 5 محاور

• مجهزة بوحدة تحكم CNC الصناعية ومحركات سيرفو بدون فرشلجميع المحاور الخمسة، مما يضمن حركات سلسة ودقيقة وقابلة للتكرار.
• شاشة لمس 15 بوصةمع واجهة سهلة الاستخدام: زوايا البرمجة والأطوال وأوضاع القطع في دقائق؛ يدعم نقل بيانات USB/LAN.
• مدمجالتعويض التلقائيلأخطاء الطول والزاوية، والقضاء على التعديلات اليدوية وتقليل هدر المواد.

2. تنوع زاوية لا مثيل له (22.5 درجة - 135 درجة)

• الدوران الأفقي: 22.5 درجة (للخارج) إلى 135 درجة (للداخل) لمجموعات زوايا غير محدودة.
• الميل العمودي: 45 درجة - 90 درجة للقطع المائل، مما يتيح قطع زاوية معقدة ثنائية الأبعاد في تمريرة واحدة.
• مثالي لزوايا إطار خزانة الألمنيوم، ومخففات إطار الباب، والتشكيلات المعمارية المخصصة.

3. قطع مزدوج الرأس عالي الكفاءة

• رأسا قطع مستقلان (يسار ثابت، ومجهز بمحرك يمين) مععملية متزامنة أو فردية.
• أقصى طول القطع:6000 ملم; يتعامل مع مقاطع الألمنيوم الكبيرة لإطارات الخزانات وجدران الستائر.
• دورة القطع لأعلى السكتة الدماغيةمع تغذية شعاعية: تجمع بين الحركات المحورية والخطية لتحقيق أقصى قدرة على القطع.

الميزات الرئيسية

يؤدي التحكم الكامل في دوران رأس المنشار، والإمالة، وتحديد موضع الملف إلى التخلص من عمليات الضبط اليدوية، مما يضمن دقة متسقة عبر الزوايا المعقدة.

دقة قطع لا مثيل لها

يحقق دقة موضعية تبلغ ± 0.1 مم، مما يوفر قطعًا مثالية للقطع المائل والمائل والمركب للمشاريع المعمارية المتطورة.

واجهة CNC الذكية

يعمل نظام التحكم بشاشة اللمس الذي يركز على المستخدم على تبسيط البرمجة، وتخزين أنماط القطع، وتقليل وقت تدريب المشغل.

تشطيب سطحي فائق

تعمل الشفرات ذات الرؤوس الكربيدية عالية السرعة جنبًا إلى جنب مع بنية تخميد الاهتزاز على إنتاج قطع نظيفة وخالية من الحرق ولا تتطلب أي معالجة ثانوية.

لقط هوائي قوي

يقوم المشبك متعدد النقاط بتأمين الملفات الشخصية بقوة أثناء القطع، مما يقلل من الاهتزاز ويزيد من السلامة.

البناء الصناعي الثقيل

يضمن الإطار الفولاذي المقوى والطلاء المضاد للتآكل الثبات على المدى الطويل، حتى في بيئات الإنتاج كبيرة الحجم.

الأمثل للكفاءة

يعمل سير العمل الآلي ودورات القطع السريعة على زيادة الإنتاج اليومي بشكل كبير مع تقليل هدر المواد.



22.5 درجة - 135 درجة إطار خزانة ألومنيوم

منشار ميتري مركب CNC ذو 5 محاور 22.5 درجة - 135 درجة إطار خزانة ألومنيوم المعايير الفنية

• ☆ جهد مصدر الطاقة: 380 فولت ± 10% 50 هرتز ± 2% نظام رباعي الأسلاك ثلاثي الطور
• ☆ قوة محرك النشر: 3 كيلو وات 2800 دورة في الدقيقة
• ☆ ضغط العمل: 0.6~0.8MPa
• ☆ مواصفات شفرة المنشار: Φ600 × Φ38 × 4.8 × 4.2 × 144P
• ☆ زاوية شفرة المنشار: 45 درجة ~ 90 درجة زاوية تعسفية
• ☆ زاوية دوران الطاولة: 45 درجة ~ 135 درجة زاوية تعسفية
• ☆ نطاق قسم القطع: 200 مم × 200 مم (زاوية القطع عند 90 درجة، العرض × الارتفاع، راجع نطاق قسم القطع)
• ☆ طول القطع: 700 مم ~ 5000 مم (90 درجة)
• ☆ معدل تغذية الشفرة: 0~3 م/دقيقة
• ☆ خشونة سطح القطع: ≥ Ra12.5μm

التعليمات

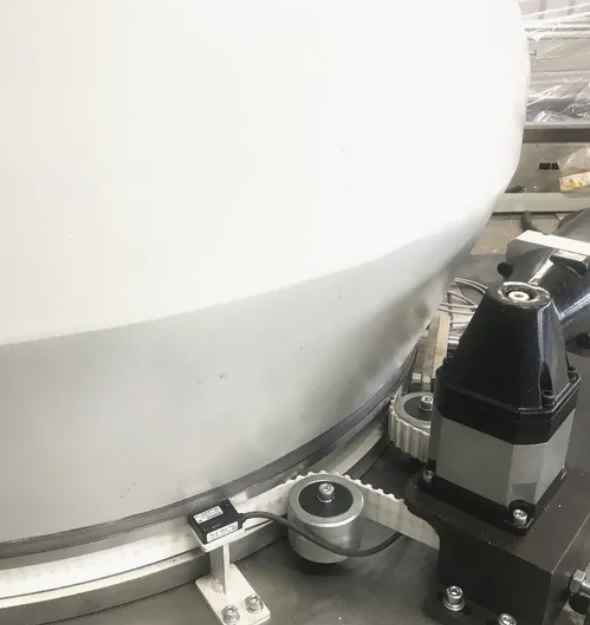

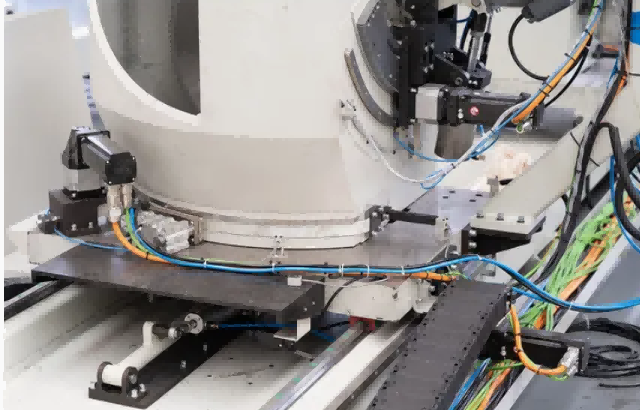

التحكم المؤازر باستخدام الحاسب الآلي ذو 5 محاور

يضمن التحكم الآلي الكامل في دوران رأس المنشار والإمالة وتحديد موضع الملف قطعًا دقيقًا للزاوية المركبة دون تعديل يدوي.

أداء قطع عالي الدقة

يوفر دقة تبلغ ±0.1 مم مع قطع نظيفة وخالية من الاختباء، وهو مثالي لتصنيع الألومنيوم المتطور وتشكيلات UPVC.

ميتري مركب وقطع مائل

يدعم مجموعات الزوايا المعقدة، بما في ذلك القطع المائلة والمشطوفة والمركبة للجدار الساتر والمقاطع المعمارية.

نظام تثبيت الملف الهوائي

يضمن التثبيت متعدد النقاط تثبيتًا ثابتًا وآمنًا أثناء القطع، مما يقلل من الاهتزاز ويحسن السلامة.

هيكل الآلة الصناعية

يوفر الإطار الفولاذي عالي التحمل المزود بطبقة مقاومة للتآكل ثباتًا ومتانة على المدى الطويل في بيئات الورش الصعبة.

واجهة CNC سهلة الاستخدام

يعمل التحكم السهل عبر شاشة اللمس مع برامج القطع المعدة مسبقًا على تبسيط عملية التشغيل وتقليل وقت التدريب.

كفاءة قطع عالية السرعة

يتيح نظام المغزل والمؤازرة الأمثل دورات قطع سريعة، مما يزيد من الإنتاج اليومي لمصنعي النوافذ والأبواب.

نظام حماية السلامة

مجهزة بوسائل حماية السلامة، وإيقاف الطوارئ، وإنذار الخطأ التلقائي لضمان سلامة المشغل
