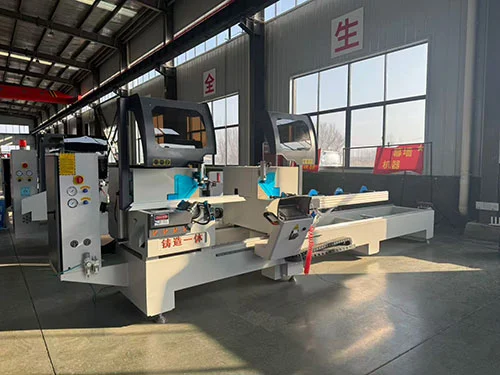

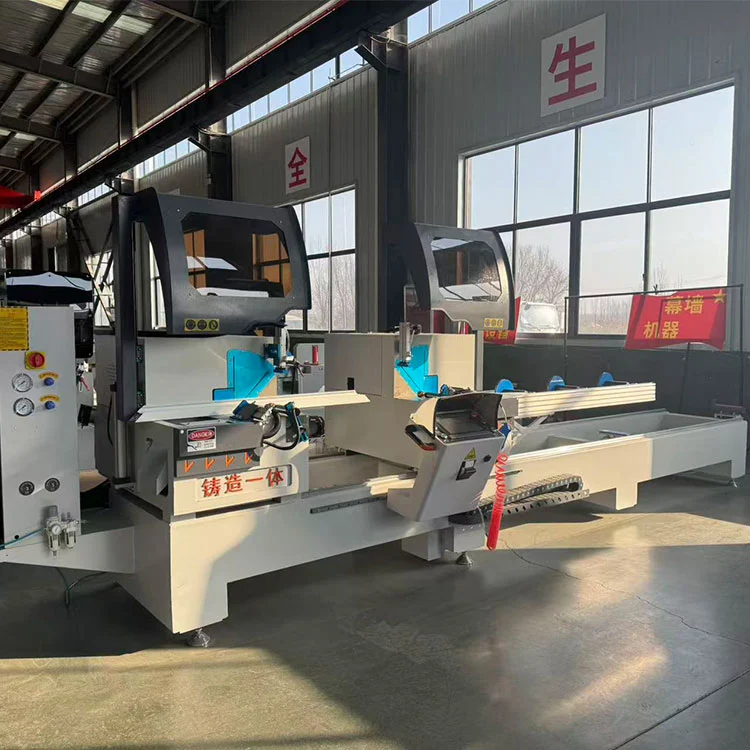

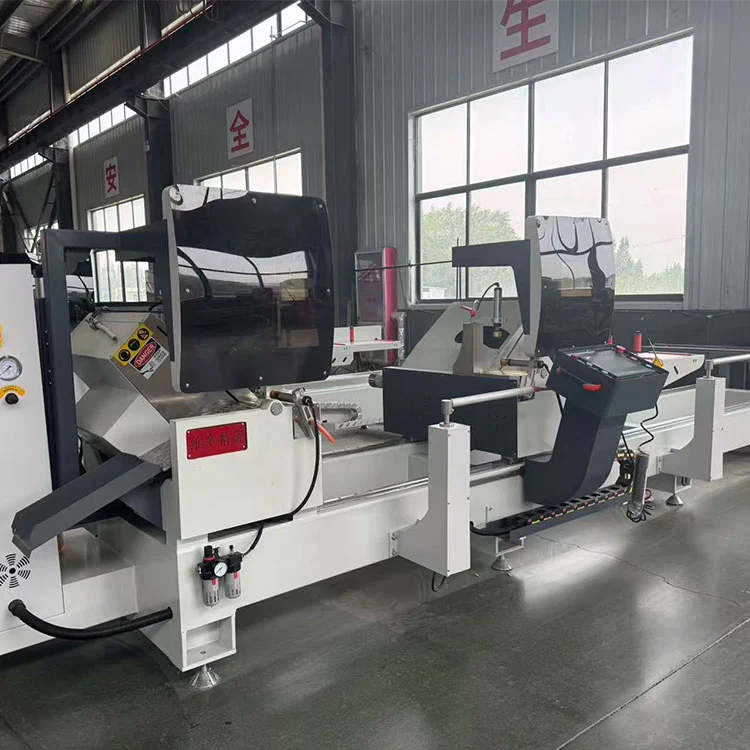

آلة قطع مقاطع الألومنيوم ذات الرأس المزدوج شبه الأوتوماتيكية

تقوم شركة Shandong Lebulang Precision Machinery Co., Ltd.، التي تعمل تحت العلامة التجارية Lebulang Machine، بتصنيع معدات معالجة الألومنيوم والـ PVC في مصنعها في جينان بالصين منذ عام 1996. يقوم هذا المنشار المتري مزدوج الرأس شبه الأوتوماتيكي بقطع مقاطع الألومنيوم للنوافذ والأبواب والجدران الساترة والإطارات الصناعية. إنها تتعامل مع مقاطع يصل عرضها إلى 350 مم وارتفاعها 150 مم، مع زوايا قطع أفقية تتراوح من 45 درجة إلى 135 درجة وزوايا رأسية من 45 درجة إلى 90 درجة. يعمل محركان بقدرة 4 كيلووات على تشغيل شفرات المنشار بسرعة 2800 دورة في الدقيقة، ويتحرك الرأس الأيمن على أدلة خطية مع ناقل الحركة بالجريدة المسننة والترس لتحديد موضع الطول. يتحكم نظام CNC ذو الخمس محاور في تحديد موضع الزاوية والطول، في حين أن معدل تغذية القطع قابل للتعديل بدون خطوات من 0 إلى 3 م/دقيقة.

المعلمات التقنية

سمات

• قطع الملف الشخصي للقسم الكبير:الآلة قطع مقاطع الألومنيوم ذات الرأس المزدوج شبه الأوتوماتيكيةتم تصميمه لقطع الزوايا المركبة ثنائية الأبعاد لمقاطع الألمنيوم الكبيرة. إنها تتعامل مع عروض تصل إلى 350 مم وارتفاعات تصل إلى 150 مم، وتغطي أحجام الحوائط الساتر القياسية وأحجام البثق الصناعية.
• نظام CNC ذو خمسة محاور مغلق بالكامل:يتم التحكم في تحديد موضع الزاوية والطول بواسطة نظام CNC ذو خمسة محاور مع ردود فعل حلقة مغلقة. يحافظ هذا على تحمل الزاوية ضمن ±5′ وتكرار طول التسامح ضمن ±0.2 مم في ظل ظروف التشغيل العادية.
• نقل رأس المنشار المتحرك:يتحرك رأس القطع الأيمن على زوج توجيه خطي مع محرك الجريدة المسننة والترس. يدعم هذا الترتيب الصلابة اللازمة لتحديد موضع الطول بدقة على سعة القطع الكاملة البالغة 6000 مم.
• محامل محورية دقيقة:يستخدم دوران رأس المنشار محامل أسطوانية متقاطعة، والتي توفر حركة زاوية مستقرة ومنخفضة الاحتكاك. يساهم هذا التصميم في تعديل الزاوية بشكل سلس وقفل موثوق به في الوضع المحدد.
• هيكل ذراع الروك المعزز:يتم تثبيت شفرة المنشار على ذراع متأرجحة معززة تتأرجح لأعلى من أسفل المنضدة. ينتج هذا التكوين سطحًا أملسًا ونظيفًا للقطع ويحسن ثبات القطع بشكل عام.
• أرجوحة الشفرة تحت الطاولة:يكون اتجاه تغذية الشفرة من أسفل طاولة العمل، مما يساعد على إبقاء يدي المشغل بعيدًا عن منطقة القطع أثناء الدورة.
• التشحيم والتبريد المتكامل:يتحرك جهاز التبريد والتشحيم بالرذاذ مع شفرة المنشار، ويطبق سائل القطع مباشرة على أسنان الشفرة ومنطقة القطع. ويساعد ذلك على إطالة عمر خدمة الشفرة وتحسين جودة القطع على الألومنيوم.

كيف يعمل

الآلة قطع مقاطع الألومنيوم ذات الرأس المزدوج شبه الأوتوماتيكيةيعمل مع قيام المشغل بضبط زوايا القطع الأفقية والرأسية المطلوبة، بالإضافة إلى طول القطع، على لوحة التحكم CNC. يتحرك رأس القطع الأيمن تلقائيًا على طول الدليل الخطي إلى الموضع المبرمج. يتم وضع مقاطع الألمنيوم على طاولات دعم الأسطوانة ويتم تثبيتها بمشابك هوائية. يمكن قطع كلا الرأسين في وقت واحد أو بشكل مستقل. أثناء دورة القطع، تتأرجح شفرات المنشار للأعلى من أسفل طاولة العمل، وتقطع المقطع بمعدل تغذية يتم التحكم فيه بين 0 و3 م/دقيقة. يتم تنشيط نظام التشحيم بالرذاذ أثناء القطع. بعد سحب الشفرات، يتم تحرير المشابك وإزالة القطع المقطوعة. يقوم نظام CNC ذو الحلقة المغلقة بخمسة محاور بمراقبة الموضع وضبطه للحفاظ على الدقة عبر عمليات القطع المجمعة.

المكونات الرئيسية

• محركات المنشار (2 × 4 كيلو واط):يتم تشغيل كل رأس قطع بواسطة محرك بقدرة 4 كيلو واط يدور بسرعة 2800 دورة في الدقيقة. تتوافق الطاقة مع قطر الشفرة وقدرة المقطع العرضي للقطع التي تبلغ 350 × 150 مم.
• الدليل الخطي والجريدة المسننة:يرتكز الرأس الأيمن المتحرك على دليل خطي دقيق ويتم وضعه بواسطة محرك الجريدة المسننة والترس. يوفر ناقل الحركة هذا الصلابة والدقة المطلوبة لتحديد موضع الطول فوق قاعدة يبلغ طولها 6000 مم.
• محامل متقاطعة:يستخدم في محور رأس المنشار للتعديل الزاوي. توفر هذه المحامل صلابة عالية ودورانًا سلسًا مع الحد الأدنى من رد الفعل العكسي.
• وحدة تحكم CNC ذات خمسة محاور:يدير زوايا القطع الأفقية والرأسية، وتحديد موضع الطول، ومعدل التغذية. يستخدم نظام الحلقة المغلقة ردود الفعل من أجهزة التشفير للحفاظ على دقة تحديد المواقع.
• نظام تزييت الضباب:مجموعة فوهة تتحرك مع شفرة المنشار، لتوصيل سائل القطع المتناثر إلى منطقة القطع. وهذا يقلل من حرارة الاحتكاك ويساعد على منع لحام رقائق الألومنيوم على أسنان الشفرة.
• المشابك الهوائية:أمسك الملف الشخصي في موضعه أثناء القطع. يمكن تعديل ضغط التثبيت من خلال منظم الهواء.

التطبيقات

الآلة قطع مقاطع الألومنيوم ذات الرأس المزدوج شبه الأوتوماتيكيةيتم استخدامه لقطع مقاطع الألمنيوم في إنتاج النوافذ والأبواب، وتصنيع جدران الستائر، وتصنيع إطارات الألواح الشمسية، ومعالجة الألومنيوم الصناعية العامة. إنه يتعامل مع البثق الصلب والمجوف، ومقاطع الكسر الحراري، والمقاطع المعدنية الخفيفة غير الحديدية ضمن قدرة القطع المحددة.

الشركة المصنعة والدعم

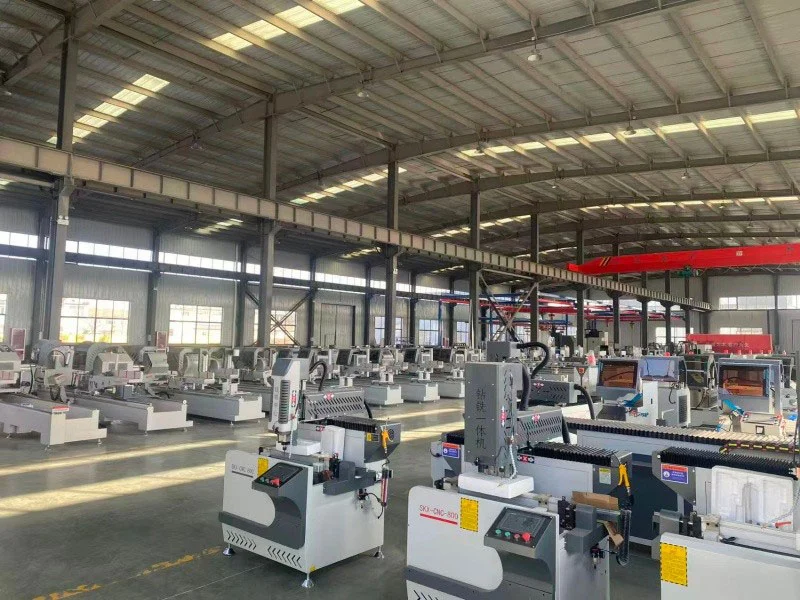

قامت شركة Shandong Lebulang Precision Machinery Co., Ltd.، التي تعمل كآلة LBL، بإنتاج معدات معالجة الألومنيوم في مصنعها في جينان بالصين منذ عام 1996.آلة قطع مقاطع الألومنيوم ذات الرأس المزدوج شبه الأوتوماتيكيةيتم توفيره من المصنع مباشرة مع شهادة CE وISO. يغطي الضمان لمدة سنة الهيكل الرئيسي. يتم تضمين الدعم الفني عن بعد، ومقاطع فيديو التشغيل، ودليل باللغة الإنجليزية. يتم تخزين قطع الغيار للإرسال. يمكن تخصيص خيارات الجهد الكهربائي وطول القطع والتثبيت في وقت الطلب.

التعليمات

Q1: ما هي أنواع الملفات الشخصية التي يمكن لهذا المنشار قطعها؟

ج: إنها تقطع مقاطع الألمنيوم التي يصل عرضها إلى 350 مم وارتفاعها 150 مم، بما في ذلك القضبان الصلبة، والبثق المجوف، ومقاطع الكسر الحراري. كما أنها مناسبة للمعادن الخفيفة غير الحديدية وبعض مقاطع PVC.

س2: هل يمكنه قطع الزوايا المركبة؟

ج: نعم. تقوم الآلة بقطع زاوية مركبة ثنائية الأبعاد، مع زاوية أفقية قابلة للتعديل من 45 درجة إلى 135 درجة وزاوية رأسية من 45 درجة إلى 90 درجة.

س3: ما هي دقة القطع؟

ج: إن التسامح مع طول تحديد الموقع هو ± 0.2 مم، والتسامح مع زاوية القطع هو ± 5 ′ في ظل ظروف التشغيل القياسية مع الشفرات التي يتم صيانتها بشكل صحيح.

س 4: هل وضع الرأس الصحيح تلقائي؟

ج: نعم. يتحرك الرأس الأيمن تلقائيًا على طول الدليل الخطي إلى الموضع المبرمج عبر نظام CNC ذو خمسة محاور. يقوم المشغل بإدخال الطول المطلوب على لوحة التحكم.

س 5: ما هو الحد الأدنى لكمية الطلب ووقت التسليم؟

ج: الحد الأدنى لكمية الطلب هو مجموعة واحدة. عادة ما يكون وقت التسليم القياسي من 15 إلى 25 يوم عمل بعد استلام الوديعة، اعتمادًا على جدول الإنتاج الحالي.
