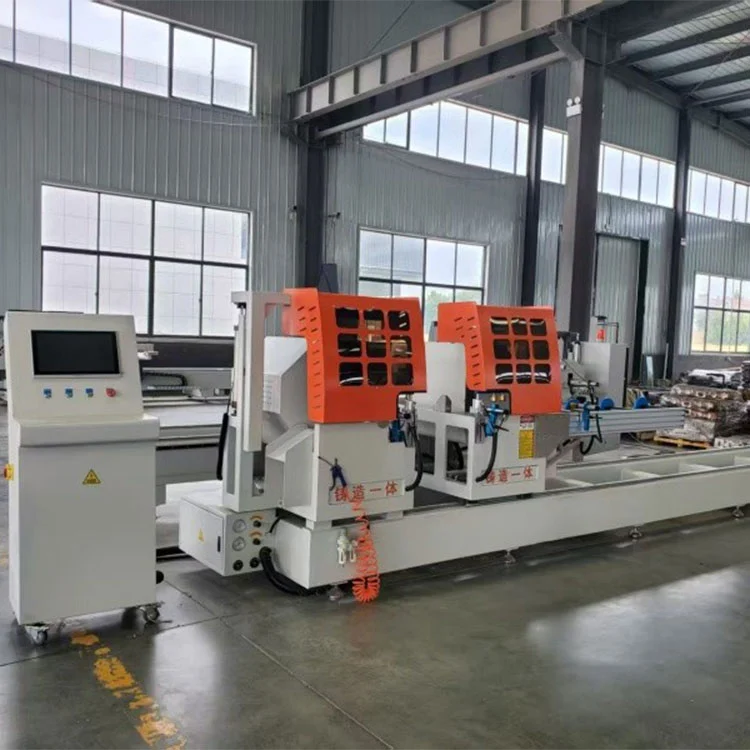

آلة القطع المتري CNC ذات 5 محاور فائقة الدقة
يوفر هذا المنشار المتري المركب CNC ذو 5 محاور قطع زاوية مركبة عالي الدقة لمقاطع الألومنيوم وUPVC. بفضل التحكم المؤازر CNC وتحديد الموقع التلقائي، فإنه يضمن دقة تبلغ ± 0.1 مم، وعمليات قطع سلسة، وإنتاجية أعلى لإنتاج النوافذ والأبواب والجدران الساتر.
تم تصنيعه من قبل شركة Lebulang Machine، وهي شركة تصنيع متخصصة مقرها الصين تتمتع بخبرة تقرب من 30 عامًا في آلات معالجة النوافذ والأبواب، هذا المنشار المتري المركب CNC ذو 5 محاور مصمم لقطع مقاطع الألومنيوم المستخدمة في إطارات الخزانات، وواجهات حائط الساتر، والبثق المعماري. تغطي الماكينة الزوايا الأفقية من 22.5 درجة للخارج إلى 135 درجة للداخل والزوايا المائلة الرأسية من 45 درجة إلى 90 درجة، مما يسمح بقطع الزوايا المركبة في عملية واحدة.
هذا المنشار المتري المركب CNC ذو 5 محاور هو حل قطع عالي الدقة مصمم لتصنيع الزوايا المعقدة للألمنيوم، UPVC، والمقاطع المركبة. تم تصميمه لتصنيع الحوائط الستائرية والنوافذ والأبواب، فهو يجمع بين التحكم المؤازر باستخدام الحاسب الآلي (CNC) والهيكل الصناعي الصلب لتقديم قطع دقيقة ومائلة ومائلة في عملية واحدة. يسمح النظام المتقدم ذو 5 محاور بتحديد الموضع التلقائي لرأس المنشار وتثبيت المظهر الجانبي، مما يضمن دقة قطع متسقة تبلغ ± 0.1 مم وأسطح ناعمة وخالية من النتوءات. بفضل واجهة التحكم الذكية، وإمكانية القطع عالية السرعة، ونظام التثبيت الهوائي القوي، تعمل هذه الماكينة على تحسين كفاءة الإنتاج بشكل كبير مع تقليل الضبط اليدوي وهدر المواد - مما يجعلها الخيار الأمثل لمصنعي النوافذ والأبواب والواجهات المتطورة.
22.5 درجة - 135 درجة ميزات وفوائد إطار خزانة الألومنيوم
1. نظام التحكم الذكي CNC ذو 5 محاور
- مجهزة بوحدة تحكم CNC الصناعية ومحركات سيرفو بدون فرشلجميع المحاور الخمسة، مما يضمن حركات سلسة ودقيقة وقابلة للتكرار.
- شاشة لمس 15 بوصةمع واجهة سهلة الاستخدام: زوايا البرمجة والأطوال وأوضاع القطع في دقائق؛ يدعم نقل بيانات USB/LAN.
- مدمجالتعويض التلقائيلأخطاء الطول والزاوية، والقضاء على التعديلات اليدوية وتقليل هدر المواد.
2. تنوع زاوية لا مثيل له (22.5 درجة - 135 درجة)
- الدوران الأفقي: 22.5 درجة (للخارج) إلى 135 درجة (للداخل) لمجموعات زوايا غير محدودة.
- الميل العمودي: 45 درجة - 90 درجة للقطع المائل، مما يتيح قطع زاوية معقدة ثنائية الأبعاد في تمريرة واحدة.
- مثالي لزوايا إطار خزانة الألمنيوم، ومخففات إطار الباب، والتشكيلات المعمارية المخصصة.
3. قطع مزدوج الرأس عالي الكفاءة
- رأسا قطع مستقلان (يسار ثابت، ومجهز بمحرك يمين) مععملية متزامنة أو فردية.
- أقصى طول القطع:6000 ملم; يتعامل مع مقاطع الألمنيوم الكبيرة لإطارات الخزانات وجدران الستائر.
- دورة القطع لأعلى السكتة الدماغيةمع تغذية شعاعية: تجمع بين الحركات المحورية والخطية لتحقيق أقصى قدرة على القطع.
22.5 درجة - 135 درجة إطار خزانة ألومنيوم
| رقم الموديل | LBL2H-5CNC-600*6000 |
| الصف التلقائي | تلقائي |
| CNC أم لا | CNC |
| الجهد االكهربى | 380 فولت |
| منشار قطع ذو رأسين CNC | نافذة وباب الألمنيوم |
| صناعة التطبيقات | صناعة تصنيع واجهات الحوائط الساتر |
| رقم محور CNC | 5 |
| اتجاه تغذية شفرة المنشار | من الجانب السفلي |
| قطر شفرة المنشار | 600 ملم |
| الحد الأقصى لطول المواد الخام من الألومنيوم | 5000 ملم |
| نظام سيرفو | شنايدر |
| حزمة النقل | حزمة التصدير القياسية |
| مواصفة | منشار قطع ذو رأسين CNC |
| علامة تجارية | تيانشين |
| أصل | جينان، شاندونغ، الصين |
| رمز النظام المنسق | 84614090 |
طلب
يستخدم المنشار المتري المركب CNC ذو 5 محاور على نطاق واسع في:
تصنيع واجهات الحوائط الساتر والواجهات
تصنيع النوافذ والأبواب الألومنيوم
قطع نوافذ UPVC/PVC
معالجة بثق الألمنيوم الصناعي
قطع المواد المركبة
ورش تصنيع المعادن عالية الدقة
لماذا تختارنا؟
الشركة المصنعة لآلة CNC المهنية
أكثر من 10 سنوات من الخبرة في مجال ماكينات القطع CNC لصناعات النوافذ والأبواب والواجهات.
فحص الجودة الصارمة
تخضع كل آلة لاختبار كامل الوظائف ومعايرة دقيقة قبل التسليم.
تجربة التصدير العالمية
الآلات الموردة إلى أوروبا وجنوب شرق آسيا والشرق الأوسط وأمريكا الجنوبية.
القدرة على التخصيص
يمكن تخصيص الجهد الكهربي وطول القطع وحجم الشفرة ووظائف البرنامج وفقًا لاحتياجات الإنتاج الخاصة بك.
دعم شامل لما بعد البيع
يضمن الدعم الفني عن بعد، ومقاطع الفيديو الخاصة بالتدريب على التشغيل، وإمدادات قطع الغيار الموثوقية على المدى الطويل.
منشار ميتري مركب CNC ذو 5 محاور 22.5 درجة - 135 درجة إطار خزانة ألومنيوم المعايير الفنية
- ☆ جهد مصدر الطاقة: 380 فولت ± 10% 50 هرتز ± 2% نظام رباعي الأسلاك ثلاثي الطور
- ☆ قوة محرك النشر: 3 كيلو وات 2800 دورة في الدقيقة
- ☆ ضغط العمل: 0.6~0.8MPa
- ☆ مواصفات شفرة المنشار: Φ600 × Φ38 × 4.8 × 4.2 × 144P
- ☆ زاوية شفرة المنشار: 45 درجة ~ 90 درجة زاوية تعسفية
- ☆ زاوية دوران الطاولة: 45 درجة ~ 135 درجة زاوية تعسفية
- ☆ نطاق قسم القطع: 200 مم × 200 مم (زاوية القطع عند 90 درجة، العرض × الارتفاع، راجع نطاق قسم القطع)
- ☆ طول القطع: 700 مم ~ 5000 مم (90 درجة)
- ☆ معدل تغذية الشفرة: 0~3 م/دقيقة
- ☆ خشونة سطح القطع: ≥ Ra12.5μm
التعليمات

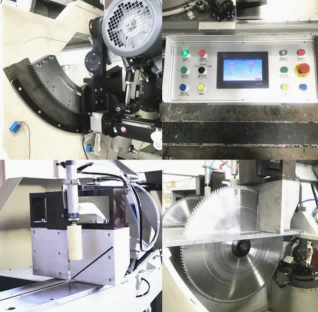

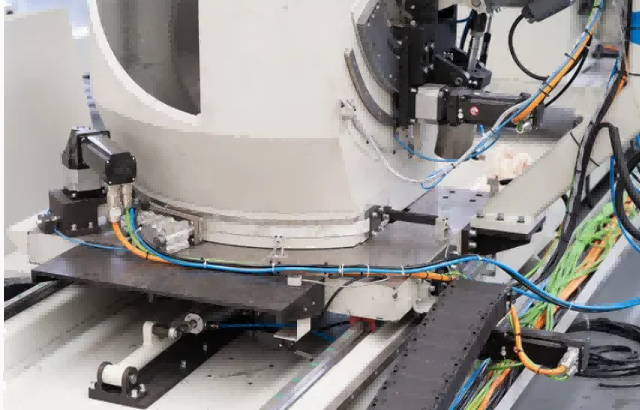

التحكم المؤازر باستخدام الحاسب الآلي ذو 5 محاور
يضمن التحكم الآلي الكامل في دوران رأس المنشار والإمالة وتحديد موضع الملف قطعًا دقيقًا للزاوية المركبة دون تعديل يدوي.
أداء قطع عالي الدقة
يوفر دقة تبلغ ±0.1 مم مع قطع نظيفة وخالية من الاختباء، وهو مثالي لتصنيع الألومنيوم المتطور وتشكيلات UPVC.
ميتري مركب وقطع مائل
يدعم مجموعات الزوايا المعقدة، بما في ذلك القطع المائلة والمشطوفة والمركبة للجدار الساتر والمقاطع المعمارية.

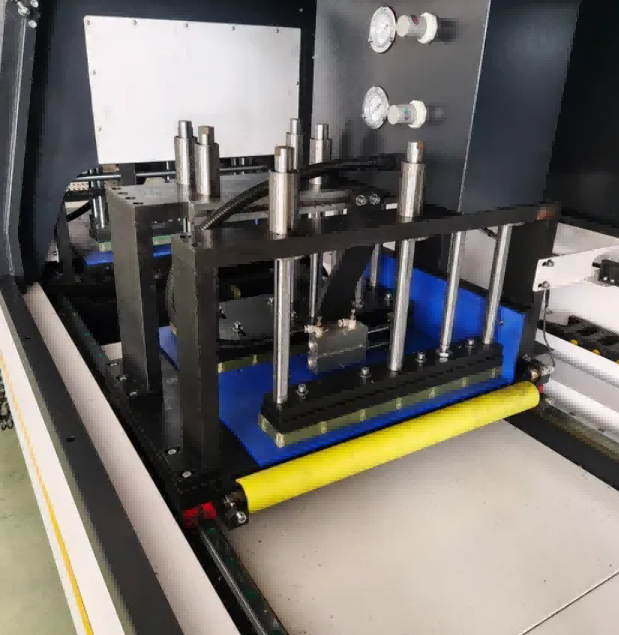

نظام تثبيت الملف الهوائي
يضمن التثبيت متعدد النقاط تثبيتًا ثابتًا وآمنًا أثناء القطع، مما يقلل من الاهتزاز ويحسن السلامة.
هيكل الآلة الصناعية
يوفر الإطار الفولاذي عالي التحمل المزود بطبقة مقاومة للتآكل ثباتًا ومتانة على المدى الطويل في بيئات الورش الصعبة.

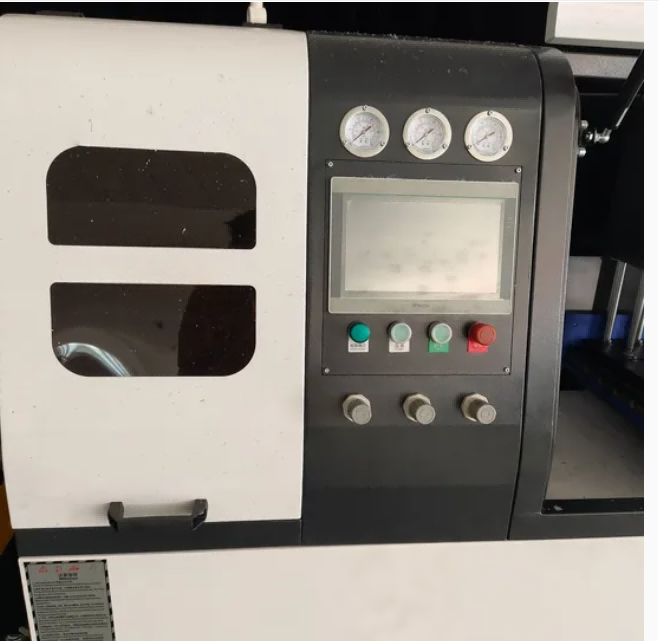

واجهة CNC سهلة الاستخدام
يعمل التحكم السهل عبر شاشة اللمس مع برامج القطع المعدة مسبقًا على تبسيط عملية التشغيل وتقليل وقت التدريب.
كفاءة قطع عالية السرعة
يتيح نظام المغزل والمؤازرة الأمثل دورات قطع سريعة، مما يزيد من الإنتاج اليومي لمصنعي النوافذ والأبواب.
نظام حماية السلامة
مجهزة بوسائل حماية السلامة، وإيقاف الطوارئ، وإنذار الخطأ التلقائي لضمان سلامة المشغل
